DLF50
1 Fante
DLF250
2 Fante
DLF90
DLF
1= Standard
DLF
1= Piesă de capăt 20 mm
DLF
1= Piesă de capăt 10 mm
Produse
DIFUZOARE
DLF
CARACTERISTICI:

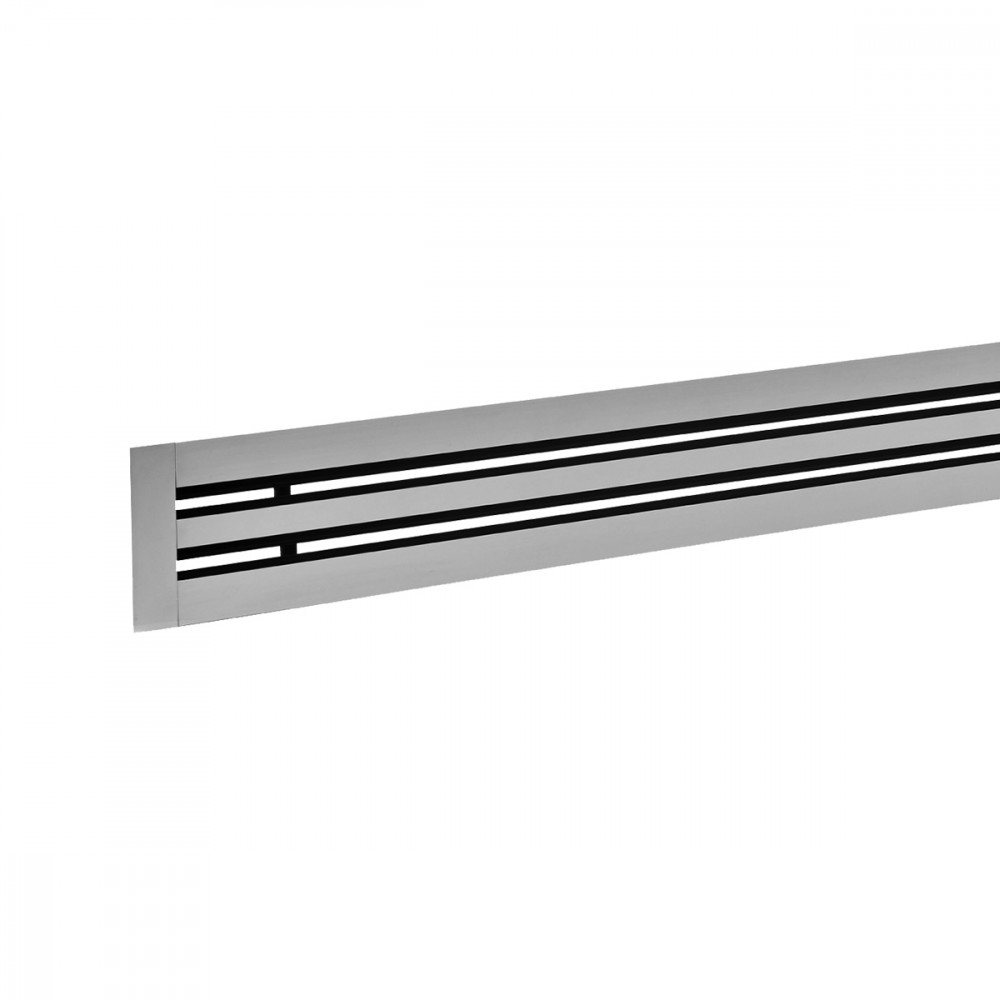

Difuzor linear cu deflectoare negre (standard).
Difuzor linear cu deflectoare albe (DLF/DW).
CONSTRUCȚIE:
Aluminiu anotizat extrudat.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,5-3,1 m.
MONTAJ:
Prin clemă interioară mobilă.
Prin arcuri înăuntrul plenumului.
ACCESORII:
Plenum din otel galvanizat cu izolație termică.
Dimensiuni
1 Fante
2 Fante
1= Standard
1= Piesă de capăt 20 mm
1= Piesă de capăt 10 mm
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLF1 1000 |
0,00959 |
100 |
230 |
32 |
46 |
3,1 |
6,9 |
10 |
50 |
|
DLF2 1000 |
0,0193 |
200 |
460 |
33 |
47 |
4,1 |
9,2 |
10 |
50 |
|
DLF3 1000 |
0,02901 |
300 |
690 |
34 |
48 |
4,8 |
11 |
10 |
50 |
|
DLF4 1000 |
0,03872 |
410 |
930 |
35 |
49 |
5,6 |
12,5 |
10 |
50 |
|
DLF5 1000 |
0,04843 |
510 |
1160 |
35 |
49 |
6,1 |
13,8 |
10 |
50 |
|
DLF6 1000 |
0,05814 |
610 |
1390 |
36 |
50 |
6,6 |
14,8 |
10 |
50 |
|
DLF7 1000 |
0,06785 |
710 |
1620 |
36 |
50 |
7 |
15,8 |
10 |
50 |
|
DLF8 1000 |
0,07757 |
820 |
1860 |
37 |
51 |
7,5 |
16,9 |
10 |
50 |
*fără placă egalizare și cu registrul de reglaj complet deschis
Accesorii și configurații
PDL1
1= TUBULATURĂ
2= ARC
Fixare pe plenum prin arcuri CM
PDL2
1= ȘURUBURI PRINDERE
2= CLEMĂ MONTAJ INTERIOARĂ
Fissaggio al plenum con staffe CVL Cavalletti
PDL3
1= ȘURUBURI PRINDERE
2= CLEMĂ MONTAJ INTERIOARĂ
Fixare în plenum cu cleme de prindere CVL
DLF10
DLF40
DLF20
DLF50
DLF30
DLF
N.= Fante
L mm= Lungime
Ø= ștuț est.
N.= ștuțuri
CVL = Cleme montaj
CM= Arc
Instrucțiuni
SOLUTȚIE MONTAJ CONTINUU
Punct blocare
Inserați clema în profil în direcția indicată.
SOLUTȚIE MONTAJ CONTINUU
Inserați clema în profil circa 10/15 m.
SOLUTȚIE MONTAJ CONTINUU
Combinați cele 2 părți.
SOLUTȚIE MONTAJ CONTINUU
Punct conexiune
CVL
Schimbare configurație CVL în PDL 3 în PDL 2 prin apăsare cu degetul
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
1) Agățați arcul de tubul de montaj din interiorul plenumului.
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
2) Mutați deflectoarele cu o șurubelniță pentur a lăsa cât mai mult loc pentru cârligul de agățare al arcului.
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
3) Aduceți difuzorul spre plenum și trageți de arc până ce acesta agață cuiul de blocaj de pe difuzor, până când difuzorul și plenumul formează o structură unitară.
1= CÂRLIG AGĂȚARE
2= TUB ÎN INTERIORUL PLENUMULUI
3= CUI AUTO-BLOCANT PE DIFUZOR
MONTARE DIFUZOR DLF ÎN PLENUM PDL1
4) Asigurați-vă că prinderea este fermă.
1= CÂRLIG AGĂȚARE
2= TUB ÎN INTERIORUL PLENUMULUI
3= CUI AUTO-BLOCANT PE DIFUZOR
Textul specificațiilor
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORI IN ALLUMINIO
COSTRUZIONE:
Alluminio anodizzato estruso.
Deflettori Neri (Standard) – Deflettori Bianchi (a richiesta DLFDW)
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLF**/***/*** (tipo-n.feritorie-lunghezza mm)
