DLF50
1 Ranuras
DLF250
2 Ranuras
DLF90
DLF
1= Standard
DLF
1= Opción laterales 20mm
DLF
1= Opción laterales 10mm
Productos
DIFUSIÓN
DLF
CARACTERÍSTICAS:

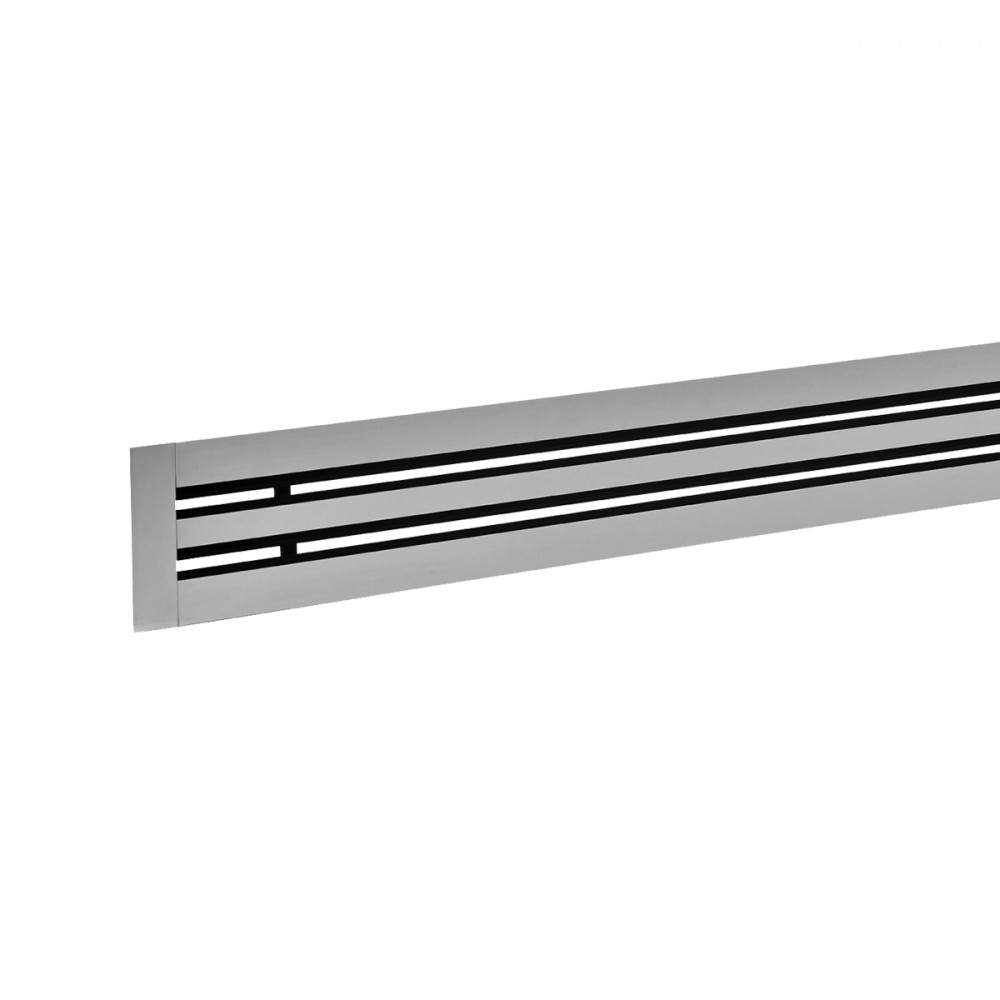

Difusores lineales de ranuras con deflectores negros (estándar).
Difusores lineales de ranuras con deflectores blancos (DLF/ DW).
ESTRUCTURA:
Aluminio anodizado extruido.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,1 m.
FIJACIÓN:
Con estribo interno móvil.
Con muelles en el interior del plénum.
ACCESORIOS:
Plénum de conexión de acero galvanizado con aislamiento.
Dimensiones
1 Ranuras
2 Ranuras
1= Standard
1= Opción laterales 20mm
1= Opción laterales 10mm
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLF1 1000 |
0,00959 |
100 |
230 |
32 |
46 |
3,1 |
6,9 |
10 |
50 |
|
DLF2 1000 |
0,0193 |
200 |
460 |
33 |
47 |
4,1 |
9,2 |
10 |
50 |
|
DLF3 1000 |
0,02901 |
300 |
690 |
34 |
48 |
4,8 |
11 |
10 |
50 |
|
DLF4 1000 |
0,03872 |
410 |
930 |
35 |
49 |
5,6 |
12,5 |
10 |
50 |
|
DLF5 1000 |
0,04843 |
510 |
1160 |
35 |
49 |
6,1 |
13,8 |
10 |
50 |
|
DLF6 1000 |
0,05814 |
610 |
1390 |
36 |
50 |
6,6 |
14,8 |
10 |
50 |
|
DLF7 1000 |
0,06785 |
710 |
1620 |
36 |
50 |
7 |
15,8 |
10 |
50 |
|
DLF8 1000 |
0,07757 |
820 |
1860 |
37 |
51 |
7,5 |
16,9 |
10 |
50 |
* sin ecualizador y compuerta completamente abierta
Accesorios y configuración
PDL1
1= Tubo 2= Muelle Fijación al plénum con muelles CM
PDL2
1= Tornillos de fijación 2= Estribo de fijación Sujeción al plenum con estribos CVL
PDL3
1= Tornillos de fijación 2= Estribo de fijación inclinado Fijación al plénum con estribos inclinados CVL
DLF10
DLF40
DLF20
DLF50
DLF30
DLF
N.= ranuras L mm= Longitud Ø= collarín ext. N.= collarines CVL = Estribos CM= MuellesInstrucciones
EMPALME
Punto de bloqueo Introducir la pletina en el perfil en el sentido indicado.
EMPALME
Introducir la pletina hasta hacerla penetrar de 10/15 mm en el punto de bloqueo.
EMPALME
Unir los 2 elementos.
EMPALME
Punto de unión
CVL
Modificación de la configuración CVL de PDL 3 a PDL 2 presionando con los dedos
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
1) Enganchar el muelle al tubo de fijación colocado en el interior del plénum.
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
2) Desplazar con un destornillador los deflectores a fin de dejar la mayor superficie libre posible para el funcionamiento del gancho.
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
3) Acercar el difusor al plénum y, utilizando el gancho, alargar el muelle y engancharlo al pivote autobloqueante ubicado en el difusor a fin de bloquear la estructura. 1= gancho de fijación 2= tubo en plénum 3= pivote autobloqueante en difusor
ESQUEMA DE MONTAJE DIFUSOR DLF EN PLÉNUM PDL 1
4) Asegurarse de que la fijación sea firme. 1= gancho de fijación 2= tubo en plénum 3= pivote autobloqueante en difusorTexto de las características
DIFUSOR LINEAL DE ALUMINIO CON RANURAS Y CON DEFLECTORES DE ALUMINIO
CONSTRUCCIÓN:
Aluminio galvanizado extruido.
Deflectores Negros (Estándar) – Deflectores Blancos (bajo pedido DLFDW)
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,1 m.
FIJACIÓN:
• Por medio de tornillos frontales.
• Con brida interna móvil.
• Con muelles en el interior de la cámara.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento.
MODELO: DLF**/***/*** (tipo-nº.ranuras-longitud mm)
