DLF50
1 Schlitz
DLF250
2 Schlitze
DLF90
DLF
1= Standard
DLF
1= Option endkappe 20mm
DLF
1= Option endkappe 10mm
Produkte
LUFT-DURCHLÄSSE

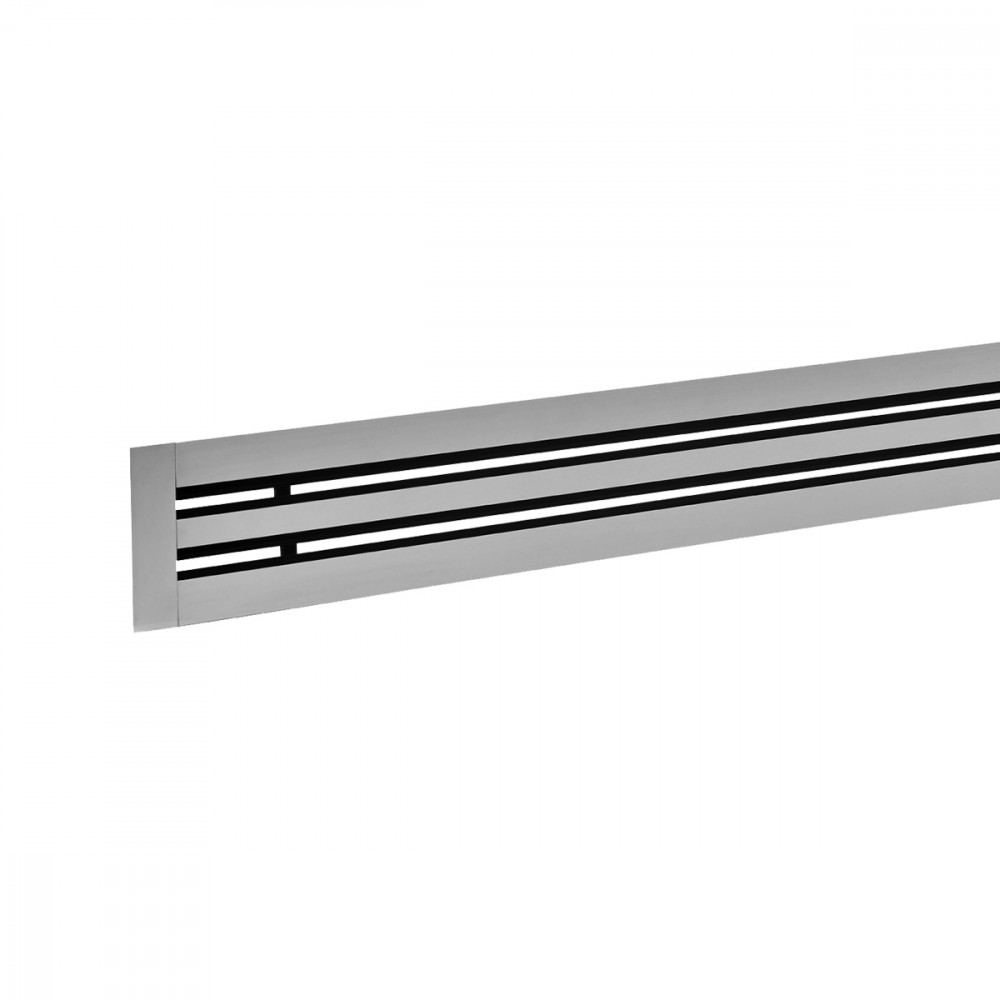

DLF
AUSFÜHRUNG:
Aluminium eloxiert extrudiert.
MERKMALE:
Lineare Luftschlitzauslässe mit schwarzen Leitblechen (Standard).
Lineare Luftschlitzauslässe mit weißen Leitblechen (DLF/DW).
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.
BEFESTIGUNG:
Mit beweglichem Bügel innen.
Mit Federn im Anschlusskasten.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl mit Isolierung.
Abmessungen
1 Schlitz
2 Schlitze
1= Standard
1= Option endkappe 20mm
1= Option endkappe 10mm
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLF1 1000 |
0,00959 |
100 |
230 |
32 |
46 |
3,1 |
6,9 |
10 |
50 |
|
DLF2 1000 |
0,0193 |
200 |
460 |
33 |
47 |
4,1 |
9,2 |
10 |
50 |
|
DLF3 1000 |
0,02901 |
300 |
690 |
34 |
48 |
4,8 |
11 |
10 |
50 |
|
DLF4 1000 |
0,03872 |
410 |
930 |
35 |
49 |
5,6 |
12,5 |
10 |
50 |
|
DLF5 1000 |
0,04843 |
510 |
1160 |
35 |
49 |
6,1 |
13,8 |
10 |
50 |
|
DLF6 1000 |
0,05814 |
610 |
1390 |
36 |
50 |
6,6 |
14,8 |
10 |
50 |
|
DLF7 1000 |
0,06785 |
710 |
1620 |
36 |
50 |
7 |
15,8 |
10 |
50 |
|
DLF8 1000 |
0,07757 |
820 |
1860 |
37 |
51 |
7,5 |
16,9 |
10 |
50 |
* ohne Equalizer und komplett offener Klappe
Zubehör und Konfigurationen
PDL1
1= Federrohr 2= Feder Befestigung am Anschlusskasten mit Feder CM
PDL2
1= Feststellschraube 2= Befestigungselement Befestigung am Anschlusskasten mit Montagestegen CVL
PDL3
1= Feststellschraube 2= Schräges befestigungselement Befestigung am Anschlusskasten mit geneigten Montagestegen CVL
DLF10
DLF40
DLF20
DLF50
DLF30
DLF
N.= Anz. Schlitze L mm= Länge Ø= Außenschelle N.= Anz. Schellen CVL = Montagesteg CM= FedernAnweisungen
DURCHGEHENDE LÖSUNG
Befestigungspunkt Das Element in das Profil in die angezeigte Richtung einsetzen.
DURCHGEHENDE LÖSUNG
Das Element bis zu 10/15 mm bis zum Klemmpunkt einsetzen.
DURCHGEHENDE LÖSUNG
Die 2 Elemente verbinden.
DURCHGEHENDE LÖSUNG
Verbindungspunkt
CVL
Änderung der Ausführung CVL von PDL 3 nach PDL 2 durch Fingerdruck
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
1) Die Feder am Befestigungssteg im Anschlusskasten innen einhaken.
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
2) Mit einem Schraubenzieher die Luftlenkelemente so verschieben, dass die größte Oberfläche für die Betätigung des Hakens frei bleibt.
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
3) Den Luftdurchlass am Anschlusskasten anbringen, mit dem Haken die Feder auseinanderziehen und am selbstverriegelden Stift am Luftdurchlass einhaken, so dass die Struktur einheitlich blockiert wird. 1= sicherheitsöse 2= federrohr im anschlusskasten 3= selbstverriegelungs- stift am luftdurchlass
MONTAGESCHEMA LUFTDURCHLASS DLF AUF ANSCHLUSSKASTEN PDL 1
4) Sich versichern, dass die Befestigung sicher ist. 1= sicherheitsöse 2= federrohr im anschlusskasten 3= selbstverriegelungs- stift am luftdurchlassText für Spezifikationen
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORI IN ALLUMINIO
COSTRUZIONE:
Alluminio anodizzato estruso.
Deflettori Neri (Standard) – Deflettori Bianchi (a richiesta DLFDW)
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLF**/***/*** (tipo-n.feritorie-lunghezza mm)
