DLF50
1 Feritoia
DLF250
2 Feritoie
DLF90
DLF
1= Standard
DLF
1= Opzione testata 20mm
DLF
1= Opzione testata 10mm
Prodotti
DIFFUSORI
DLF
CARATTERISTICHE:

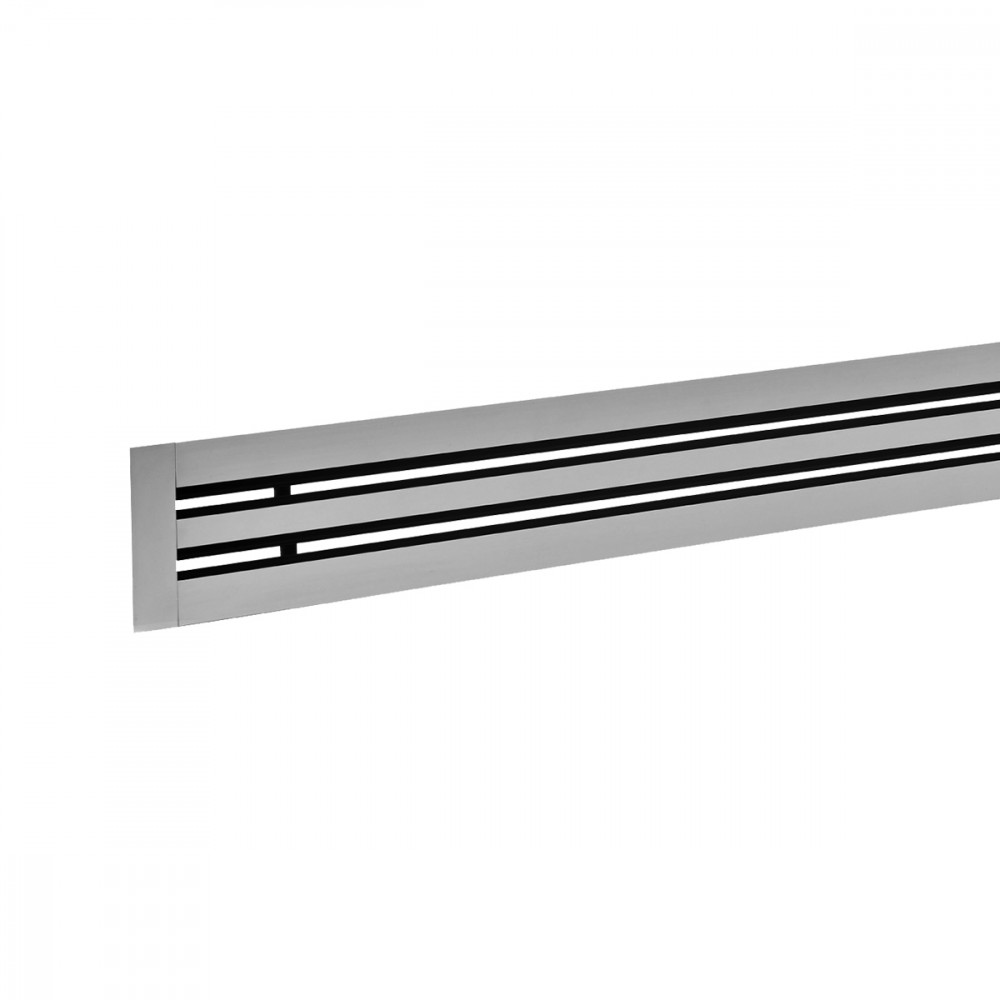

Diffusori lineari a feritoie con deflettori neri (standard).
Diffusori lineari a feritoie con deflettori bianchi (DLF/DW).
COSTRUZIONE:
Alluminio anodizzato estruso. IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento. Dimensioni
1 Feritoia
2 Feritoie
1= Standard
1= Opzione testata 20mm
1= Opzione testata 10mm
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt * [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DLF1 1000 |
0,00959 |
100 |
230 |
32 |
46 |
3,1 |
6,9 |
10 |
50 |
|
DLF2 1000 |
0,0193 |
200 |
460 |
33 |
47 |
4,1 |
9,2 |
10 |
50 |
|
DLF3 1000 |
0,02901 |
300 |
690 |
34 |
48 |
4,8 |
11 |
10 |
50 |
|
DLF4 1000 |
0,03872 |
410 |
930 |
35 |
49 |
5,6 |
12,5 |
10 |
50 |
|
DLF5 1000 |
0,04843 |
510 |
1160 |
35 |
49 |
6,1 |
13,8 |
10 |
50 |
|
DLF6 1000 |
0,05814 |
610 |
1390 |
36 |
50 |
6,6 |
14,8 |
10 |
50 |
|
DLF7 1000 |
0,06785 |
710 |
1620 |
36 |
50 |
7 |
15,8 |
10 |
50 |
|
DLF8 1000 |
0,07757 |
820 |
1860 |
37 |
51 |
7,5 |
16,9 |
10 |
50 |
* senza equalizzatore e serranda completamente aperta
Accessori e configurazioni
PDL1
1= Tubetto
2= Molla
Fissaggio al plenum con molle CM
PDL2
1= Viti di fissaggio
2= Staffa di fissaggio cavalletto
Fissaggio al plenum con staffe CVL cavalletti
PDL3
1= Viti di fissaggio
2= Staffa di fissaggio inclinata cavalletto
Fissaggio al plenum con staffe inclinate CVL cavalletti
DLF10
DLF40
DLF20
DLF50
DLF30
DLF
N.= Feritoie
L mm= Larghezza
Ø= collarino est.
N.= Collarini
CVL = Cavalletti
CM= Molle
Istruzioni
SOLUZIONE DI CONTINUITÀ
Punto di bloccaggio
Inserire la staffa nel profilo nel senso indicato.
SOLUZIONE DI CONTINUITÀ
Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.
SOLUZIONE DI CONTINUITÀ
Unire i 2 elementi.
SOLUZIONE DI CONTINUITÀ
Punto di giunzione
CVL
Modifica configurazione CVL da PDL 3 a PDL 2 con pressione delle dita
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
1) Agganciare la molla al tubetto di fissaggio posto all’interno del plenum.
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
2) Spostare con un cacciavite i deflettori in modo da lasciare la maggior superficie libera per l’azione del gancio.
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
3) Avvicinare il diffusore al plenum, a mezzo del gancio estendere la molla ed agganciarla al perno autobloccante posto sul diffusore in modo da bloccare il modo unitario la struttura.
1= Occhiello antisgangio
2= Tubetto su blenum
3= Perno autobloccante su diffusore
SCHEMA MONTAGGIO DIFFUSORE DLF SU PLENUM PDL 1
4) Assicurarsi che il fissaggio sia sicuro.
1= Occhiello antisgangio
2= Tubetto su blenum
3= Perno autobloccante su diffusore
Testo per capitolato
DIFFUSORE LINEARE IN ALLUMINIO A FERITOIE CON DEFLETTORI IN ALLUMINIO
COSTRUZIONE:
Alluminio anodizzato estruso.
Deflettori Neri (Standard) – Deflettori Bianchi (a richiesta DLFDW)
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
• Mediante viti frontali.
• Con staffa interna mobile.
• Con molle all’interno del plenum.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento.
MODELLO: DLF**/***/*** (tipo-n.feritorie-lunghezza mm)
