Produse » DIFFUSORI » DLDT

Produse

DIFFUSORI

DLDT

CARACTERISTICI:

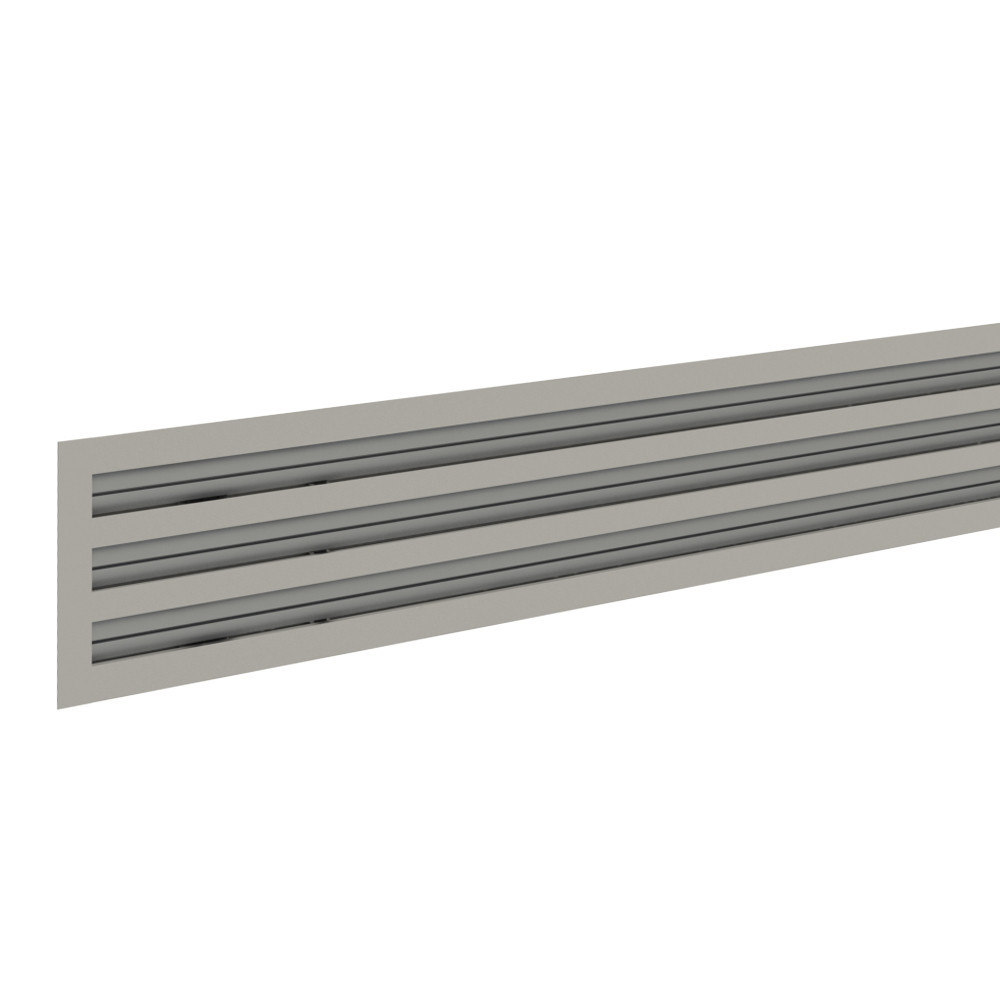

Difuzoare lineare cu deflectoare rotunde ajustabile.

CONSTRUCȚIE:

Aluminiu anotizat extrudat.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,5-3,1 m.

MONTAJ:

Prin clemă interioară mobilă.

ACCESORII:

Plenum din otel galvanizat cu izolație termică.

Dimensiuni

DLDT10

DLDT20

DLDT20EQ

DIMENSIUNI

N.* = Fante
mm = Lungime
Ø = acord est.
N.** = racorduri
NR. CVLT = bride montaj

Selecție și dimensionare

DLDT

BĂTAIE STANDARD A JETULUI PE ORIZONTALĂ

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,0095	30	190	< 20	45	1	8	10	55
DLDT2 1000	0,0190	50	340	< 20	46	1	8	10	40
DLDT3 1000	0,0280	80	480	< 20	45	1	8	10	35
DLDT4 1000	0,0370	110	610	< 20	46	1	8	10	30
DLDT5 1000	0,0470	140	730	< 20	46	1	8	10	25
DLDT6 1000	0,0560	160	850	< 20	46	1	8	10	25

BĂTAIE LUNGĂ A JETULUI PE ORIZONTALĂ

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DLDT1 1000	0,015	60	290	< 20	45	1	8	10	40
DLDT2 1000	0,03	110	520	< 20	46	1	8	10	35
DLDT3 1000	0,046	170	720	< 20	45	1	8	10	30
DLDT4 1000	0,061	220	920	< 20	46	1	8	10	25
DLDT5 1000	0,077	280	1110	< 20	46	1	8	10	25
DLDT6 1000	0,092	330	1290	< 20	46	1	8	10	25

Accesorii și configurații

DLDT1

1= plenum box
2= viti di fissaggio
3= staffa di fissaggio (cavalletto) CVLT
4= diffusore

DLDT10

DLDT20

DLDT30

MISURE

DLDT

Lancio verticale

DLDT

Lancio orizzontale standard

DLDT

Super lancio orizzontale alta portata

Instrucțiuni

SOLUZIONE DI CONTINUITÀ

Punto di bloccaggio
Inserire la staffa nel profilo nel senso indicato.

SOLUZIONE DI CONTINUITÀ

Inserire la staffa sino a far penetrare di 10/15 mm il punto di bloccaggio.

SOLUZIONE DI CONTINUITÀ

Unire i 2 elementi.

SOLUZIONE DI CONTINUITÀ

Punto di giunzione

Descărcare documentație

DLDT
