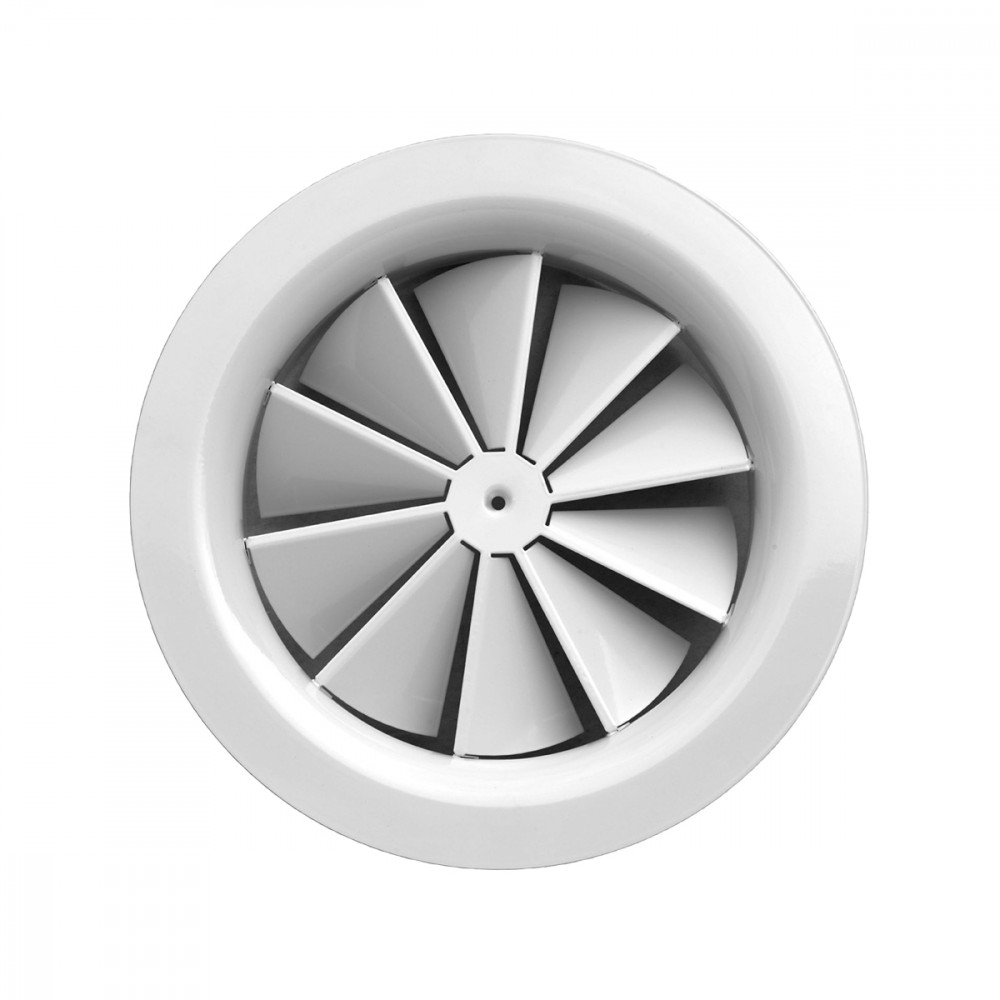

DEE

CARACTERISTICI:

Difuzoare cu geometrie fixă, cu efect turbionar al jetului de aer.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,8-4,6 m.

MONTAJ:

Fixare prin șuruburi pe gâtul difuzorului.

ACCESORII:

Plenum din otel galvanizat cu izolație termică și registru reglaj.

Dimensiuni

DEE

DEEP

DIMENSIUNI

Ø mm= Dimensiune nominală

Selecție și dimensionare

DEE

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEE 125	0,00912	80	180	22	37	0,36	0,81	10	50
DEE 160	0,01464	120	290	21	38	0,46	1,13	10	50
DEE 200	0,02245	190	450	22	38	0,63	1,5	10	50
DEE 250	0,03444	300	700	22	38	0,85	1,98	10	50
DEE 315	0,05364	470	1100	22	38	1,11	2,6	10	50
DEE 400	0,08479	750	1750	22	39	1,46	3,41	10	50

Accesorii și configurații

PDC

1= REGISTRU OPȚIONAL

PDCI

1= REGISTRU OPȚIONAL
2= IZOLAȚIE

DIMENSIUNI

Textul specificațiilor

DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,8 - 4,6 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEE*/***

Descărcare documentație
