DEE

MERKMALE:

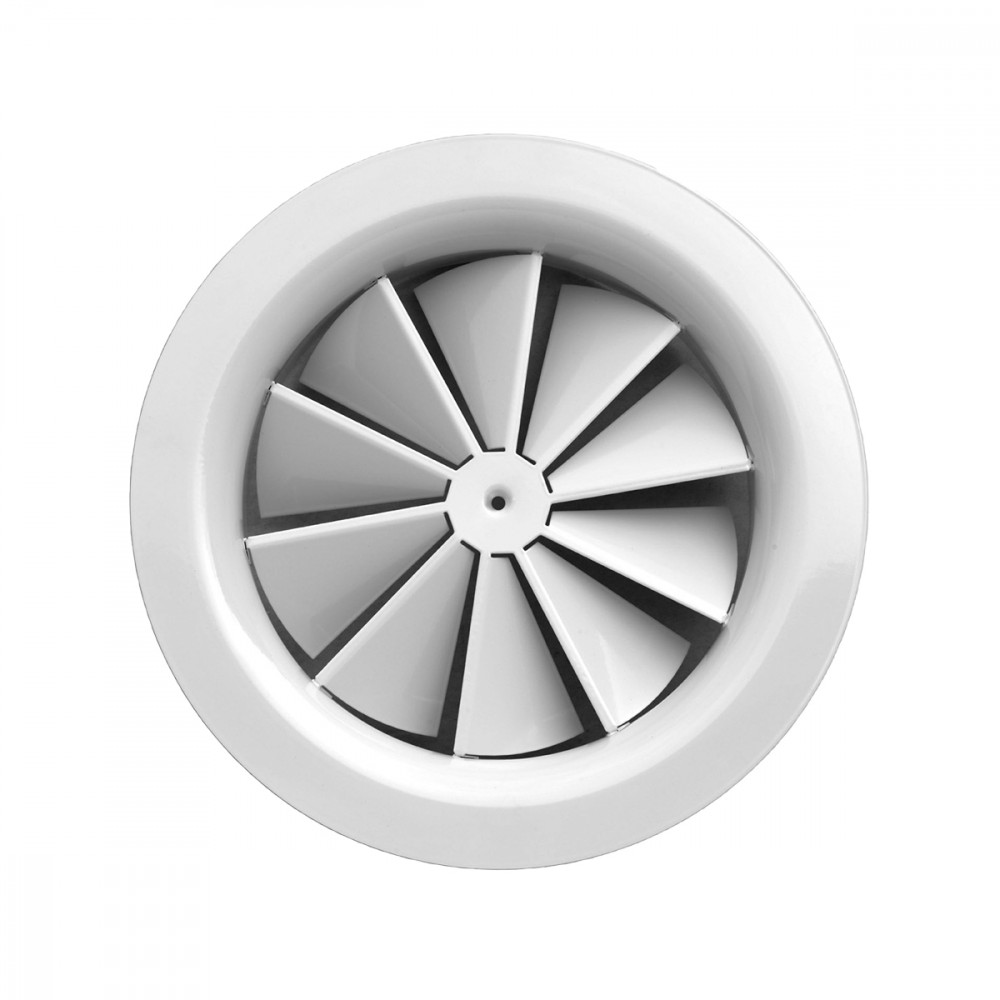

Runde Luftdurchlässe mit fester Geometrie und Dralleffekt.

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,8-4,6 m.

BEFESTIGUNG:

Schraubenbefestigung am Stutzen des Luftdurchlasses.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl mit Isolierung und Jalousieklappe.

Abmessungen

DEE

DEEP

ABMESSUNGEN

Ø mm= Abmessungen Standard

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEE 125	0,00912	80	180	22	37	0,36	0,81	10	50
DEE 160	0,01464	120	290	21	38	0,46	1,13	10	50
DEE 200	0,02245	190	450	22	38	0,63	1,5	10	50
DEE 250	0,03444	300	700	22	38	0,85	1,98	10	50
DEE 315	0,05364	470	1100	22	38	1,11	2,6	10	50
DEE 400	0,08479	750	1750	22	39	1,46	3,41	10	50

Zubehör und Konfigurationen

PDC

1= Option klappe

PDCI

1= Option klappe 2= Isolierung

ABMESSUNGEN

Text für Spezifikationen

DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,8 - 4,6 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEE*/***
