DEE

CARATTERISTICHE:

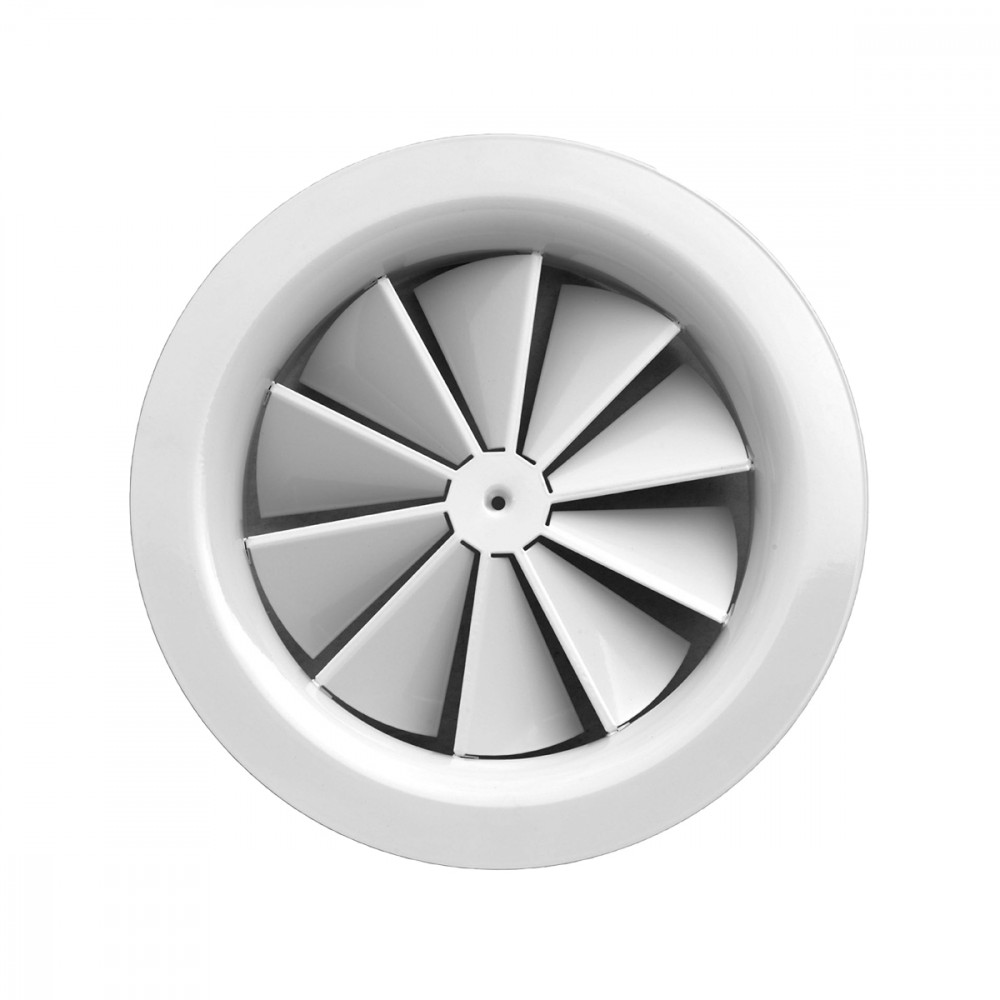

Diffusori circolari a geometria fissa ed effetto elicoidale.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione: 2,8 - 4,6 m

FISSAGGIO:

Fissaggio mediante viti sul collo del diffusore.

ACCESSORI:

• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.

Dimensioni

DEE

DEEP

MISURE

Ø mm= Dimensioni nominali

Scelta e dimensionamento

DEE

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEE 125	0,00912	80	180	22	37	0,36	0,81	10	50
DEE 160	0,01464	120	290	21	38	0,46	1,13	10	50
DEE 200	0,02245	190	450	22	38	0,63	1,5	10	50
DEE 250	0,03444	300	700	22	38	0,85	1,98	10	50
DEE 315	0,05364	470	1100	22	38	1,11	2,6	10	50
DEE 400	0,08479	750	1750	22	39	1,46	3,41	10	50

Accessori e configurazioni

PDC

1= Serranda optional

PDCI

1= Serranda optional

2= Isolamento

MISURE

Testo per capitolato

DIFFUSORE CIRCOLARE IN ACCIAIO ZINCATO RAL9010 A GEOMETRIA FISSA ED EFFETTO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,8 - 4,6 m
FISSAGGIO:
Fissaggio mediante viti sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato con isolamento e serranda di taratura.
MODELLO: DEE*/***
