DEE

CARACTERÍSTICAS:

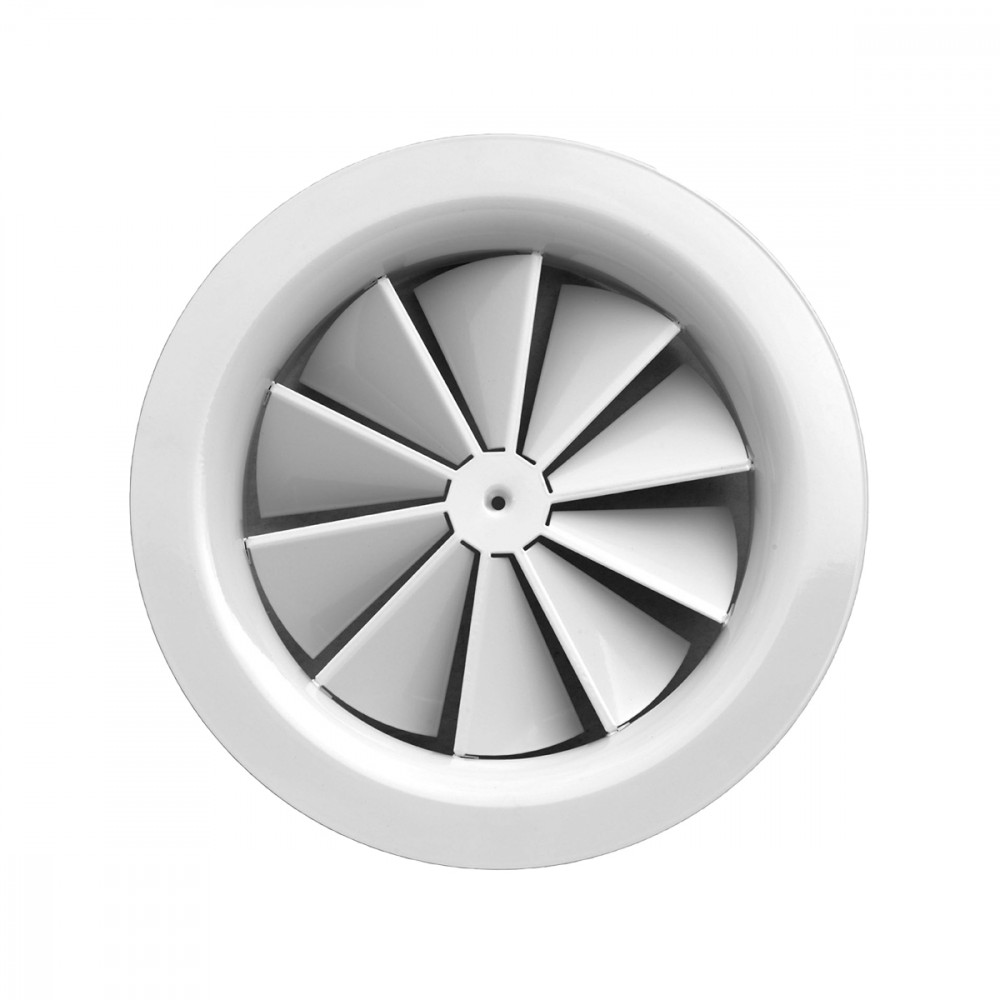

Difusores circulares de geometría fija y efecto helicoidal.

ESTRUCTURA:

Acero barnizado blanco RAL 9010.

USO:

En techo, para impulsión y retorno.
Altura de instalación: 2,8-4,6 m.

FIJACIÓN:

Fijación con tornillos en el cuello del difusor.

ACCESORIOS:

Plénum de conexión de acero galvanizado con aislamiento y compuerta de calibración.

Dimensiones

DEE

DEEP

MEDIDAS

Ø mm= Dimensiones nominales

elección y dimensiones

DEE

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DEE 125	0,00912	80	180	22	37	0,36	0,81	10	50
DEE 160	0,01464	120	290	21	38	0,46	1,13	10	50
DEE 200	0,02245	190	450	22	38	0,63	1,5	10	50
DEE 250	0,03444	300	700	22	38	0,85	1,98	10	50
DEE 315	0,05364	470	1100	22	38	1,11	2,6	10	50
DEE 400	0,08479	750	1750	22	39	1,46	3,41	10	50

Accesorios y configuración

PDC

1= Compuerta opcional

PDCI

1= Compuerta opcional 2= Aislamiento

MEDIDAS

Texto de las características

DIFUSOR CIRCULAR DE ACERO GALVANIZADO RAL9010 CON FORMA FIJA Y EFECTO HELICOIDAL

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,8 - 4,6 m
FIJACIÓN:
Fijación con tornillos en el cuello del difusor.
ACCESORIOS:
• Cámara de terminal de acero galvanizado con aislamiento y barrera de calibración.
MODELO: DEE*/***
