DC
CARACTERISTICI:

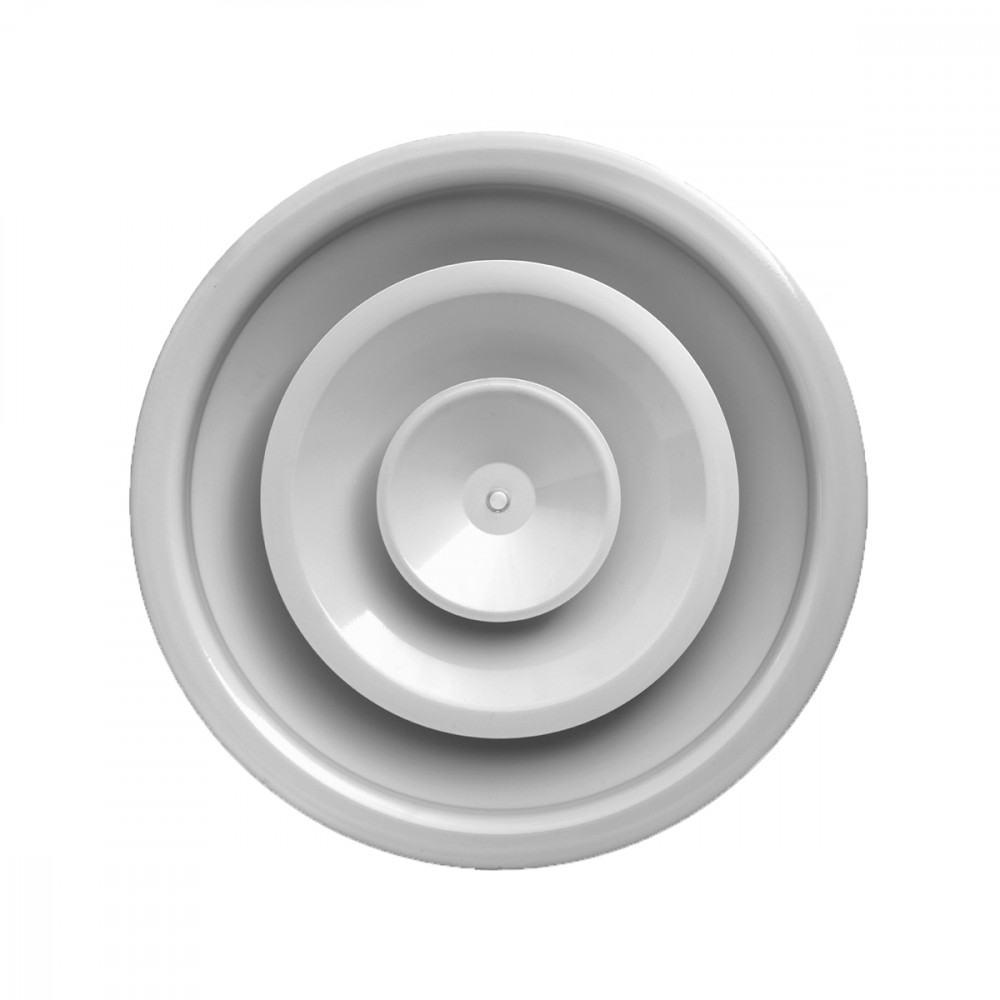

Difuzor circular cu conuri centrale reglabile.
CONSTRUCȚIE:
Corp din Aluminiu vopsit alb RAL 9010, conuri mobile din oțel vopsit RAL 9010.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,7-3,5 m.
MONTAJ:
Fixare prin șuruburi ascunse pe gâtul difuzorului.
ACCESORII:
Plenum din otel galvanizat.
Registru tip fluture (SF) cu șurub central de ajustare accesibil prin centrul difuzorului.
Egalizator (EQ).
Dimensiuni
Selecție și dimensionare
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DC 100 |
0,0073 |
70 |
170 |
- |
36 |
0,7 |
1,8 |
10 |
50 |
|
DC 150 |
0,0161 |
160 |
370 |
- |
38 |
1,3 |
3,2 |
10 |
50 |
|
DC 160 |
0,0183 |
180 |
420 |
- |
38 |
1,5 |
3,6 |
10 |
50 |
|
DC 200 |
0,0284 |
270 |
640 |
- |
38 |
2 |
4,9 |
10 |
50 |
|
DC 250 |
0,0440 |
410 |
980 |
- |
39 |
2,7 |
6,7 |
10 |
50 |
|
DC 300 |
0,063 |
580 |
1390 |
- |
39 |
3,6 |
8,7 |
10 |
50 |
|
DC 315 |
0,0693 |
630 |
1520 |
- |
39 |
3,8 |
9,3 |
10 |
50 |
|
DC 350 |
0,0852 |
780 |
1860 |
- |
40 |
4,5 |
10,8 |
10 |
50 |
|
DC 400 |
0,1108 |
1000 |
2400 |
- |
40 |
5,4 |
13 |
10 |
50 |
|
DC 450 |
0,1397 |
1250 |
3000 |
- |
40 |
6,3 |
15,3 |
10 |
50 |
|
DC 500 |
0,1719 |
1530 |
3660 |
- |
40 |
7,4 |
17,7 |
10 |
50 |
|
DC 630 |
0,2707 |
2370 |
5680 |
- |
41 |
10,2 |
24,5 |
10 |
50 |
Accesorii și configurații
PDC
1= REGISTRU OPȚIONAL
PDCI
1= REGISTRU OPȚIONAL
2= IZOLAȚIE
DIMENSIUNI
Instrucțiuni
Montaj cu
1=REGISTRU FLUTURE DC+SF
Montaj în tub flexibil
1= TUB FLEXIBIL
2= TRONSON CONEXIUNE
Textul specificațiilor
DIFFUSORE CIRCOLARE A CONI REGOLABILI IN ALLUMINIO RAL9010
COSTRUZIONE:
Campana in alluminio bianco RAL 9010 coni regolabili in acciaio bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,5 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).
MODELLO: DC***
