Prodotti

DIFFUSORI

DC

CARATTERISTICHE:

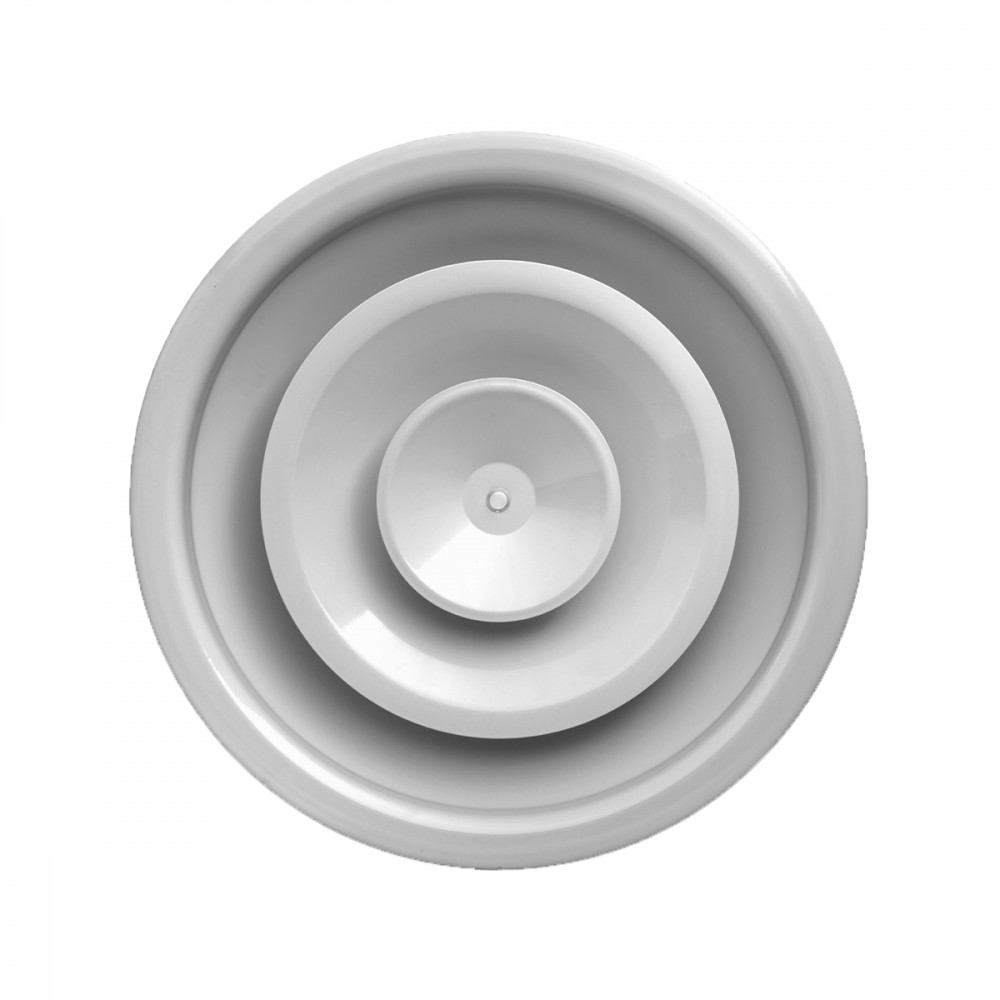

Diffusori circolari a coni regolabili.
COSTRUZIONE:
Campana in alluminio bianco RAL 9010 coni regolabili in acciaio bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,7 – 3,5 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:

• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).
Dimensioni
Scelta e dimensionamento
DC

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) -Y(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

DC 100

0,0073

70

170

-

36

0,7

1,8

10

50

DC 150

0,0161

160

370

-

38

1,3

3,2

10

50

DC 160

0,0183

180

420

-

38

1,5

3,6

10

50

DC 200

0,0284

270

640

-

38

2

4,9

10

50

DC 250

0,0440

410

980

-

39

2,7

6,7

10

50

DC 300

0,063

580

1390

-

39

3,6

8,7

10

50

DC 315

0,0693

630

1520

-

39

3,8

9,3

10

50

DC 350

0,0852

780

1860

-

40

4,5

10,8

10

50

DC 400

0,1108

1000

2400

-

40

5,4

13

10

50

DC 450

0,1397

1250

3000

-

40

6,3

15,3

10

50

DC 500

0,1719

1530

3660

-

40

7,4

17,7

10

50

DC 630

0,2707

2370

5680

-

41

10,2

24,5

10

50

Accessori e configurazioni

PDC

1= Serranda optional



PDCI

1= Serranda optional

2= Isolamento



MISURE

Istruzioni

RACCORDO CANALE

1= Serranda farfalla DC+SF



MONTAGGIO CON TUBO FLESSIBILE

1= Tubo flessibile

2= Canotto di raccordo


Testo per capitolato

DIFFUSORE CIRCOLARE A CONI REGOLABILI IN ALLUMINIO RAL9010

COSTRUZIONE:
Campana in alluminio bianco RAL 9010 coni regolabili in acciaio bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,5 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).

MODELLO: DC***
