Brofer - DC

MERKMALE:

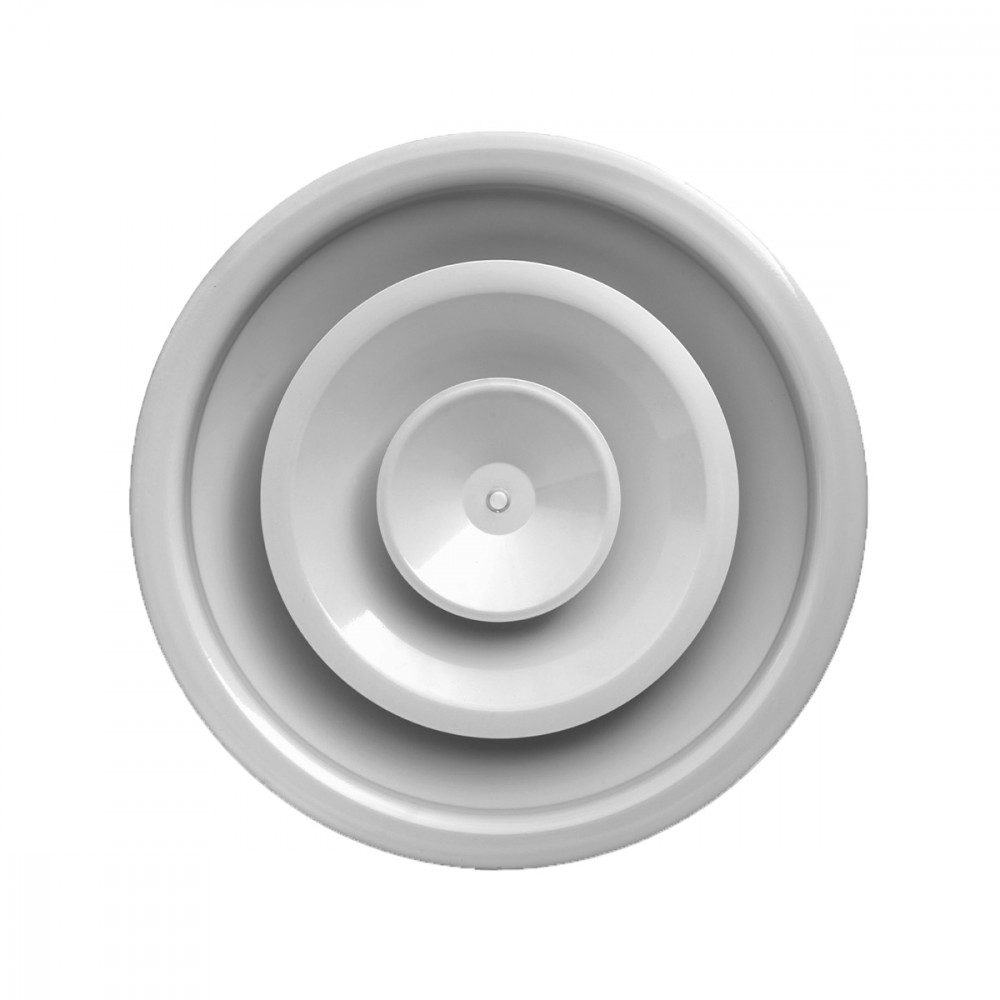

Runde Luftdurchlässe mit einstellbaren Kegeln.

AUSFÜHRUNG:

Gehäuse in Aluminium, mit einstellbaren Kegeln aus Stahl, beide in weiß RAL 9010 lackiert.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,7-3,5 m.

BEFESTIGUNG:

Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl.
Drosselklappe (SF) (einstallbar mit einer Schraube vorne in der Mitte des Luftdurchlasses).
Equalizer (EQ)

Abmessungen

DC

SF

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
DC 100	0,0073	70	170	-	36	0,7	1,8	10	50
DC 150	0,0161	160	370	-	38	1,3	3,2	10	50
DC 160	0,0183	180	420	-	38	1,5	3,6	10	50
DC 200	0,0284	270	640	-	38	2	4,9	10	50
DC 250	0,0440	410	980	-	39	2,7	6,7	10	50
DC 300	0,063	580	1390	-	39	3,6	8,7	10	50
DC 315	0,0693	630	1520	-	39	3,8	9,3	10	50
DC 350	0,0852	780	1860	-	40	4,5	10,8	10	50
DC 400	0,1108	1000	2400	-	40	5,4	13	10	50
DC 450	0,1397	1250	3000	-	40	6,3	15,3	10	50
DC 500	0,1719	1530	3660	-	40	7,4	17,7	10	50
DC 630	0,2707	2370	5680	-	41	10,2	24,5	10	50

Zubehör und Konfigurationen

PDC

1= Option klappe

PDCI

1= Option klappe 2= Isolierung

ABMESSUNGEN

Anweisungen

ANSCHLUSSSTÜCK FÜR KANAL

1= Drosselklappe DC+SF

MONTAGE MIT SCHLAUCH

1= Schlauch 2= Verbindungsstück

Text für Spezifikationen

DIFFUSORE CIRCOLARE A CONI REGOLABILI IN ALLUMINIO RAL9010

COSTRUZIONE:
Campana in alluminio bianco RAL 9010 coni regolabili in acciaio bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,5 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum di raccordo in acciaio zincato.
• Serranda di taratura a farfalla (SF) (regolazione a mezzo vite centrale attraverso la parte frontale del diffusore).
• Equalizzatore (EQ).

MODELLO: DC***
