DC
CARACTERÍSTICAS:

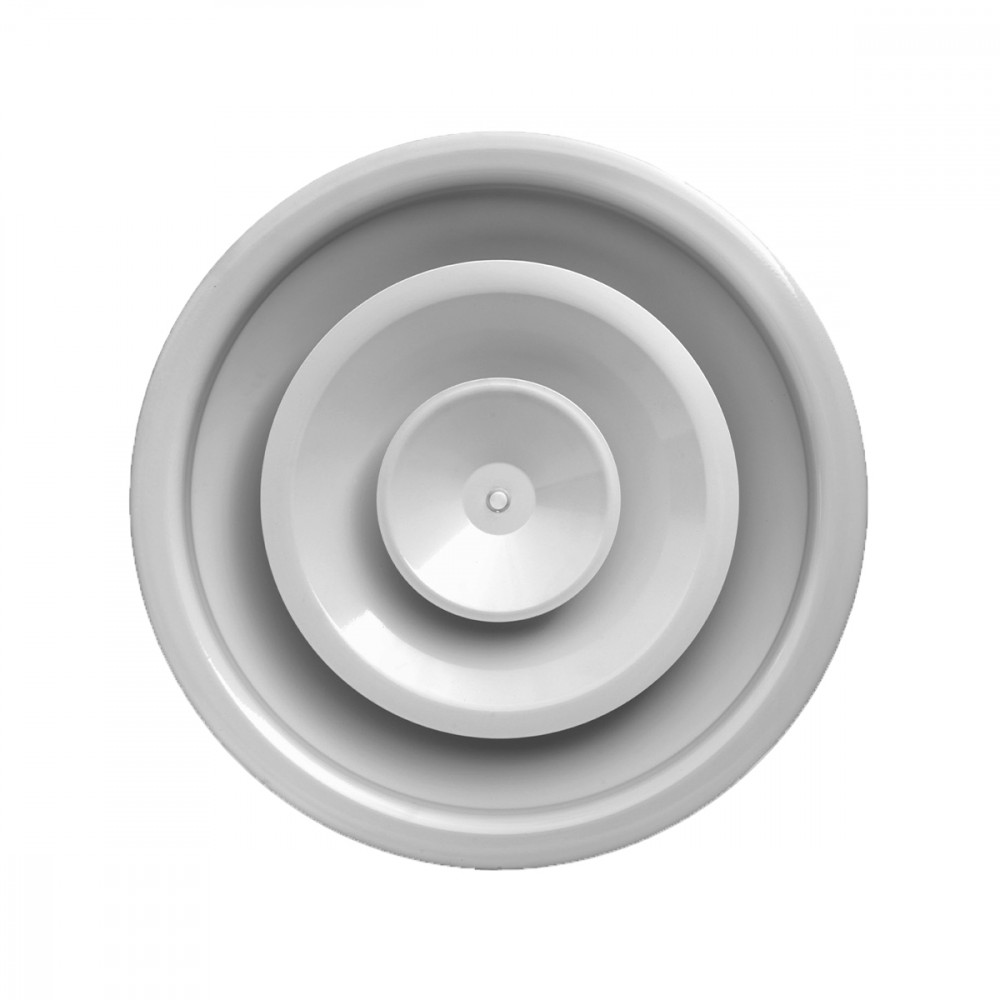

Difusores circulares de conos regulables.
ESTRUCTURA:
Campana de aluminio blanco RAL 9010 conos regulable de acero blanco RAL 9010.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,7-3,5 m.
FIJACIÓN:
Fijación con tornillos ocultos colocados en el cuello del difusor.
ACCESORIOS:
Plénum de conexión de acero galvanizado.
Compuerta mariposa de calibración (SF) (regulación mediante tornillo central en la parte frontal del difusor).
Ecualizador (EQ).
Dimensiones
elección y dimensiones
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) -Y(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
DC 100 |
0,0073 |
70 |
170 |
- |
36 |
0,7 |
1,8 |
10 |
50 |
|
DC 150 |
0,0161 |
160 |
370 |
- |
38 |
1,3 |
3,2 |
10 |
50 |
|
DC 160 |
0,0183 |
180 |
420 |
- |
38 |
1,5 |
3,6 |
10 |
50 |
|
DC 200 |
0,0284 |
270 |
640 |
- |
38 |
2 |
4,9 |
10 |
50 |
|
DC 250 |
0,0440 |
410 |
980 |
- |
39 |
2,7 |
6,7 |
10 |
50 |
|
DC 300 |
0,063 |
580 |
1390 |
- |
39 |
3,6 |
8,7 |
10 |
50 |
|
DC 315 |
0,0693 |
630 |
1520 |
- |
39 |
3,8 |
9,3 |
10 |
50 |
|
DC 350 |
0,0852 |
780 |
1860 |
- |
40 |
4,5 |
10,8 |
10 |
50 |
|
DC 400 |
0,1108 |
1000 |
2400 |
- |
40 |
5,4 |
13 |
10 |
50 |
|
DC 450 |
0,1397 |
1250 |
3000 |
- |
40 |
6,3 |
15,3 |
10 |
50 |
|
DC 500 |
0,1719 |
1530 |
3660 |
- |
40 |
7,4 |
17,7 |
10 |
50 |
|
DC 630 |
0,2707 |
2370 |
5680 |
- |
41 |
10,2 |
24,5 |
10 |
50 |
Accesorios y configuración
PDC
1= Compuerta opcional
PDCI
1= Compuerta opcional 2= Aislamiento
MEDIDAS
Instrucciones
CONEXIÓN EN CONDUCTO
1= Butterfly damper DC+SF
MONTAJE CON TUBO FLEXIBLE
1= Flexible duct 2= Connection ringTexto de las características
DIFUSOR CIRCULAR CON CONOS REGULABLES DE ALUMINIO RAL9010
CONSTRUCCIÓN:
Campana de aluminio blanco RAL 9010 conos regulables de acero blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,7 - 3,5 m
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor.
ACCESORIOS:
• Cámara de empalme de acero galvanizado.
• Barrera de calibración tipo mariposa (SF) (regulación por medio de un tornillo central a través de la parte frontal del difusor).
• Ecualizador (EQ).
MODELO: DC***
