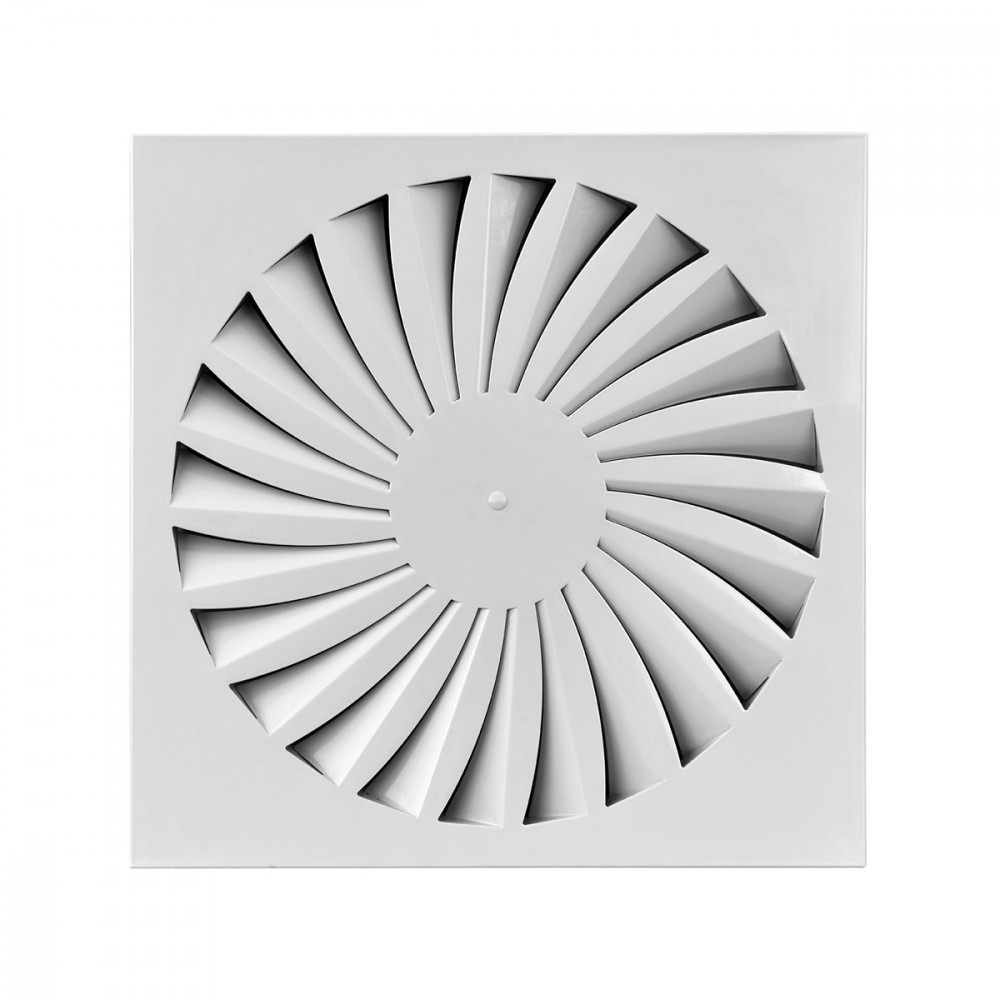

BQSN

CARACTERISTICI:

Difuzoare cu jet turbionar.

CONSTRUCȚIE:

Oțel vopsit alb RAL 9010.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: BQSN = 2,7-3,6 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni

BQSN

1= Capac de plastic
2= Șurub

BQSC

1= Capac de plastic
2= Șurub

Selecție și dimensionare

BQSN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQSN 600	0,0365	350	810	23	43	3,2	7,3	10	50
BQSN 625	0,0365	350	810	23	43	3,2	7,3	10	50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm

PQZI2

Plenum izolat la exterior, grosime 6 mm

Instrucțiuni

DETALIU MONTAJ

PARTICOLARE MONTAGGIO

1= PUNTE FIXARE

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,6 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQSN***
