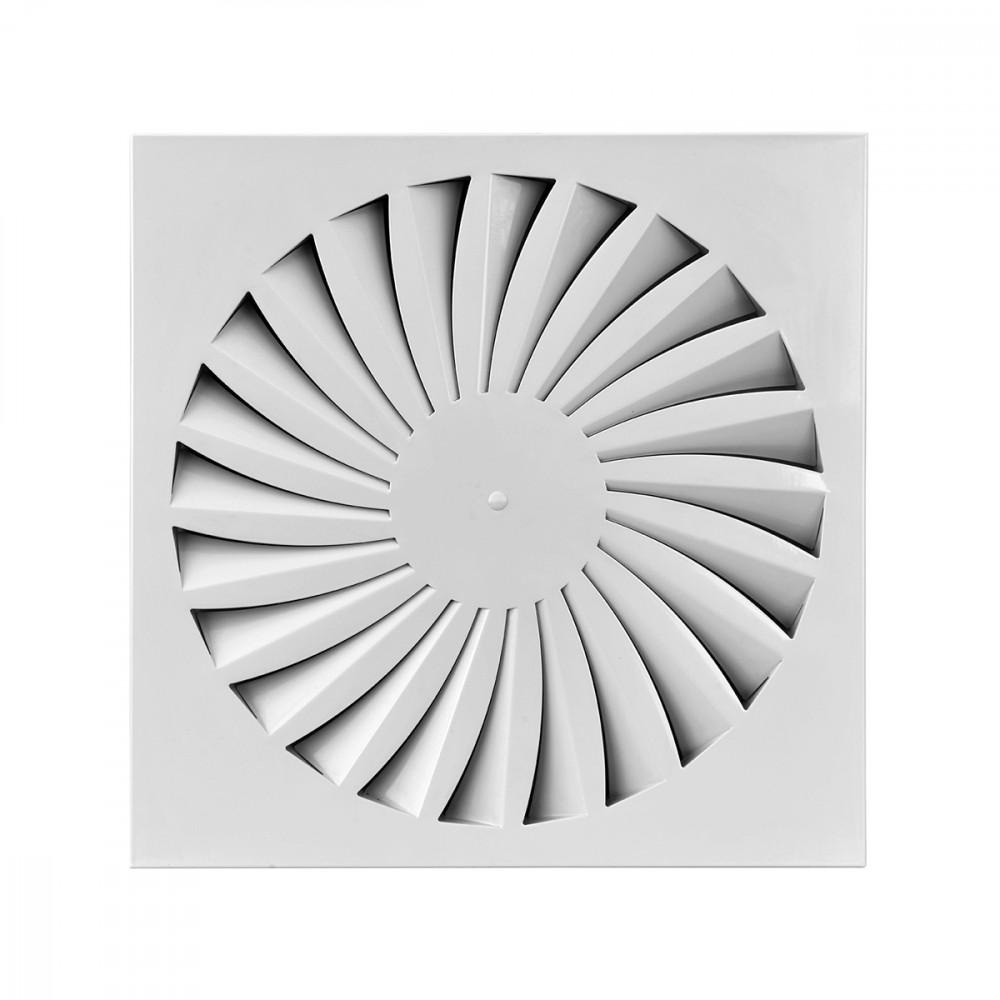

BQSN

CARATTERISTICHE:

Diffusori a flusso elicoidale.

COSTRUZIONE:

Acciaio verniciato bianco RAL 9010.

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione: BQSN = 2,7 - 3,6 m.

FISSAGGIO:

Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.

Dimensioni

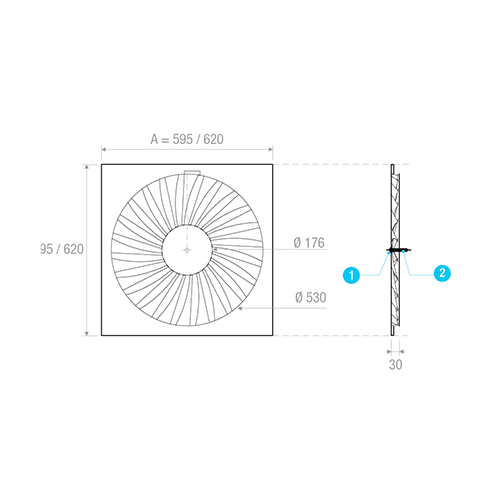

BQSN

1= Tappino
2= Vite

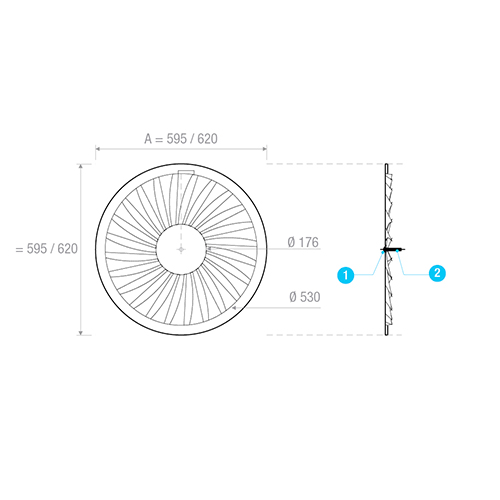

BQSC

1= Tappino
2= Vite

Scelta e dimensionamento

BQSN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQSN 600	0,0365	350	810	23	43	3,2	7,3	10	50
BQSN 625	0,0365	350	810	23	43	3,2	7,3	10	50

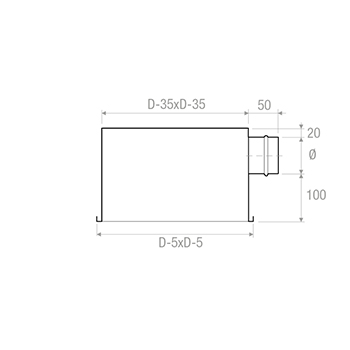

Accessori e configurazioni

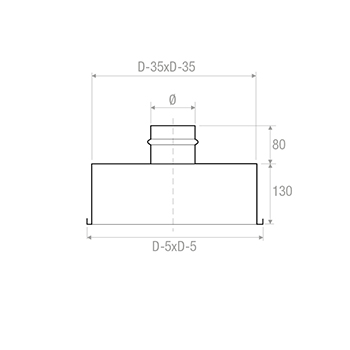

PQZ1

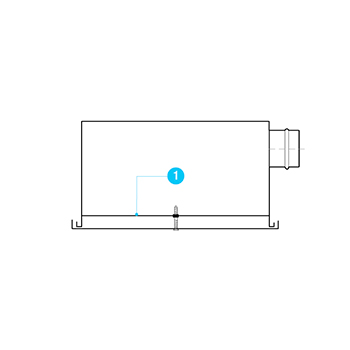

PQZ2

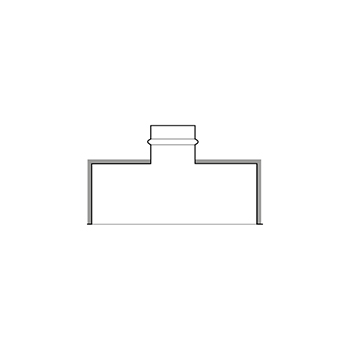

PQZI1

Plenum isolato esternamente spessore 6 mm

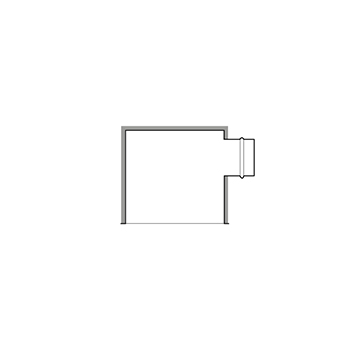

PQZI2

Plenum isolato esternamente spessore 6 mm

Istruzioni

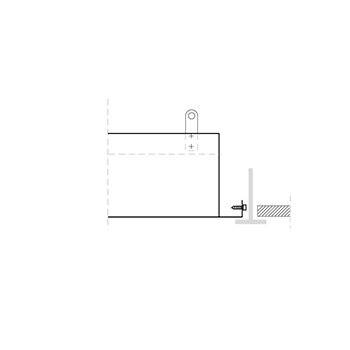

PARTICOLARE MONTAGGIO

1= Ponte di fissaggio

Testo per capitolato

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,6 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQSN***
