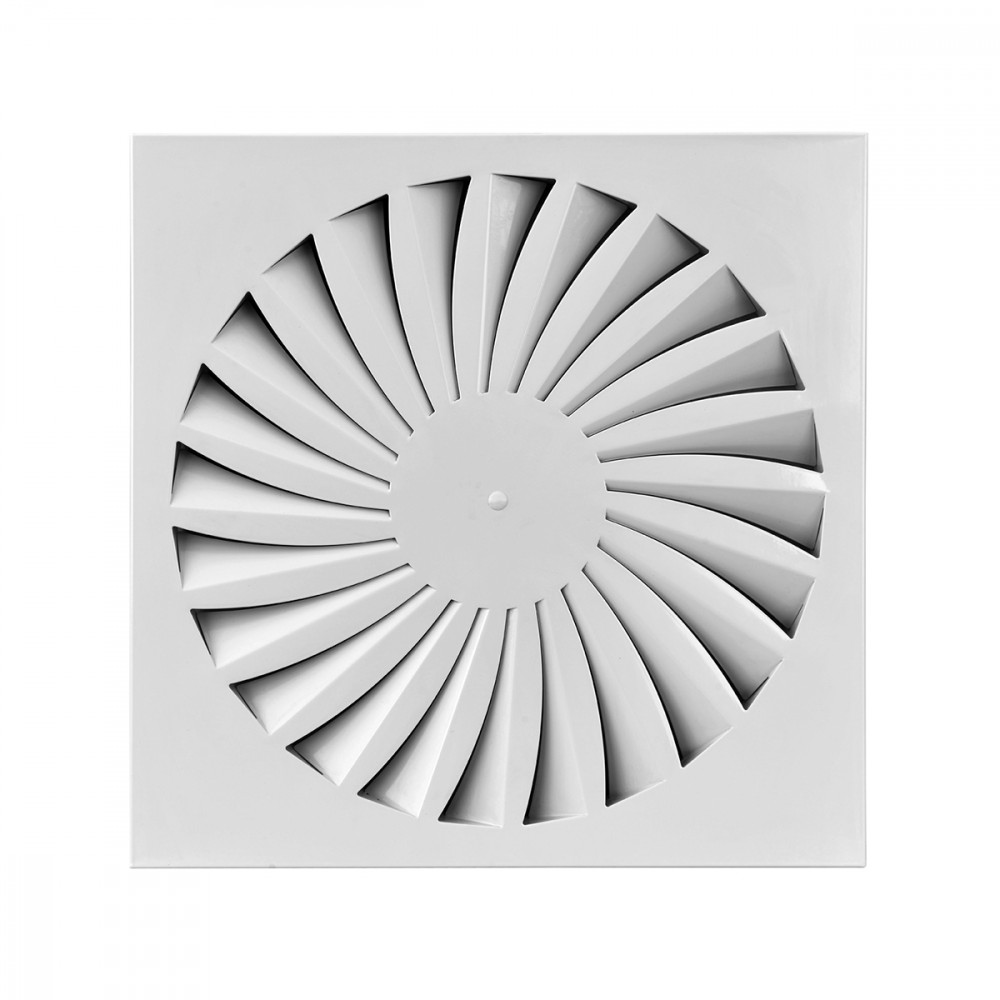

BQSN

CARACTERÍSTICAS:

Difusores de flujo helicoidal.

ESTRUCTURA:

Acero barnizado blanco RAL 9010.

USO:

En techo, para impulsión y retorno.
Altura de instalación: BQSN = 2,7-3,6 m.

FIJACIÓN:

Fijación con tornillos laterales o mediante tornillo central en el puente de montaje.

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora, compuerta de calibración y puente de montaje.

Dimensiones

BQSN

1= Tappino 2= Vite

BQSC

1= Tappino 2= Vite

elección y dimensiones

BQSN

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQSN 600	0,0365	350	810	23	43	3,2	7,3	10	50
BQSN 625	0,0365	350	810	23	43	3,2	7,3	10	50

Accesorios y configuración

PQZ1

PQZ2

PQZI1

Plénum aislado externamente espesor 6 mm

PQZI2

Plénum aislado externamente espesor 6 mm

Instrucciones

DETALLE DEL MONTAJE

1= Puente de fijación

Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL 9010 CON FLUJO HELICOIDAL

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,7 - 3,6 m.
FIJACIÓN:
Fijación con tornillos laterales o por medio de un tornillo central sobre el puente de montaje.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora, barrera de calibración y puente de montaje.
MODELO: BQSN***
