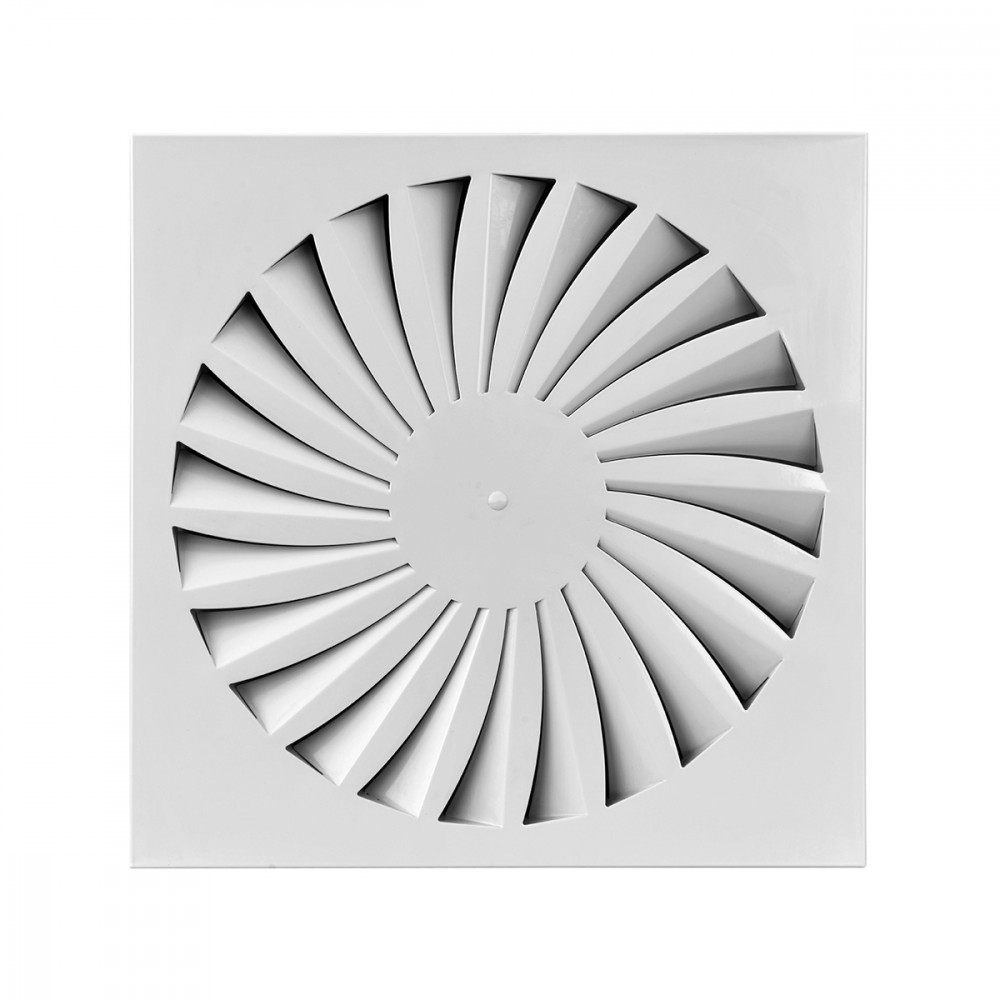

BQSN

MERKMALE:

Drallluftdurchlässe

AUSFÜHRUNG:

Weiß lackierter Stahl RAL 9010.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: BQSN = 2,7-3,6 m.

BEFESTIGUNG:

Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.

Abmessungen

BQSN

1= Verschluss 2= Schraube

BQSC

1= Verschluss 2= Schraube

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,20) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
BQSN 600	0,0365	350	810	23	43	3,2	7,3	10	50
BQSN 625	0,0365	350	810	23	43	3,2	7,3	10	50

Zubehör und Konfigurationen

PQZ1

PQZ2

PQZI1

Anschlusskasten mit 6 mm Außenisolierung

PQZI2

Anschlusskasten mit 6 mm Außenisolierung

Anweisungen

MONTAGEDETAIL

1= Befestigungssteg

Text für Spezifikationen

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,7 - 3,6 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: BQSN***
