BQFP60R
BQFP60M
Produse
DIFFUSORI
BQFP60
CARACTERISTICI:

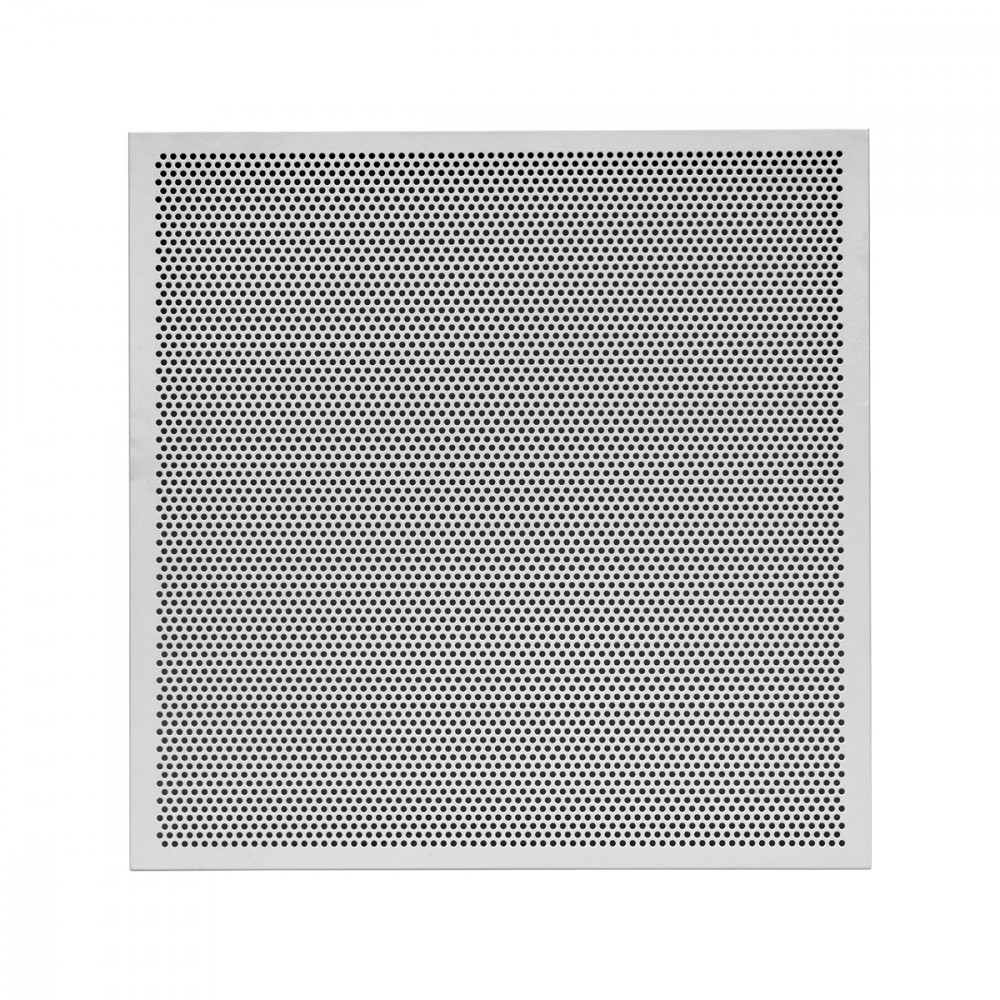

Difuzor cu placă perforată, Fără ramă.
CONSTRUCȚIE:
Panou perforat din oțel vopsit alb RAL 9010.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare.
Înălțime montaj: 2,5-4,0 m.
MONTAJ:
Fixare prin șuruburi laterale în plenum.
ACCESORII:
Plenum din oțel galvanizat, standard sau izolat termic.
Dimensiuni
Selecție și dimensionare
|
Mod. |
Q [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|
|
BQFP60MS 160 |
180 |
410 |
- |
48 |
1,1 |
3,4 |
10 |
50 |
|
BQFP60MS 200 |
240 |
540 |
- |
46 |
1,6 |
5,1 |
10 |
50 |
|
BQFP60MS 250 |
320 |
720 |
- |
44 |
2,4 |
7,7 |
10 |
50 |
|
BQFP60MS 315 |
430 |
970 |
- |
43 |
3,7 |
11,8 |
10 |
50 |
|
BQFP60ML 160 |
180 |
410 |
- |
52 |
1,1 |
3,4 |
10 |
50 |
|
BQFP60ML 200 |
240 |
540 |
- |
50 |
1,6 |
5,1 |
10 |
50 |
|
BQFP60ML 250 |
320 |
720 |
- |
48 |
2,4 |
7,7 |
10 |
50 |
|
BQFP60ML 315 |
430 |
970 |
- |
47 |
3,7 |
11,8 |
10 |
50 |
Accesorii și configurații
PQZ1
PQZ2
BQFP60MS
BQFP60ML
BQFP60
Direcții jet aer
BQFP60R: Evacuare / fără deflectori
BQFP60MS: Introducere / deflectori / racord vertical
BQFP60ML: Introducere / deflectori / racord lateral
Textul specificațiilor
DIFFUSORE QUADRATO IN ACCIAIO ZINCATO RAL9010 FORELLINATO SENZA CORNICE. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Lamiera forata in acciaio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 4,0 m
FISSAGGIO:
Fissaggio con viti laterali sul plenum.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato.
MODELLO: BQFP60
MISURA: 595 x 595 mm.
