DIFUZOARE

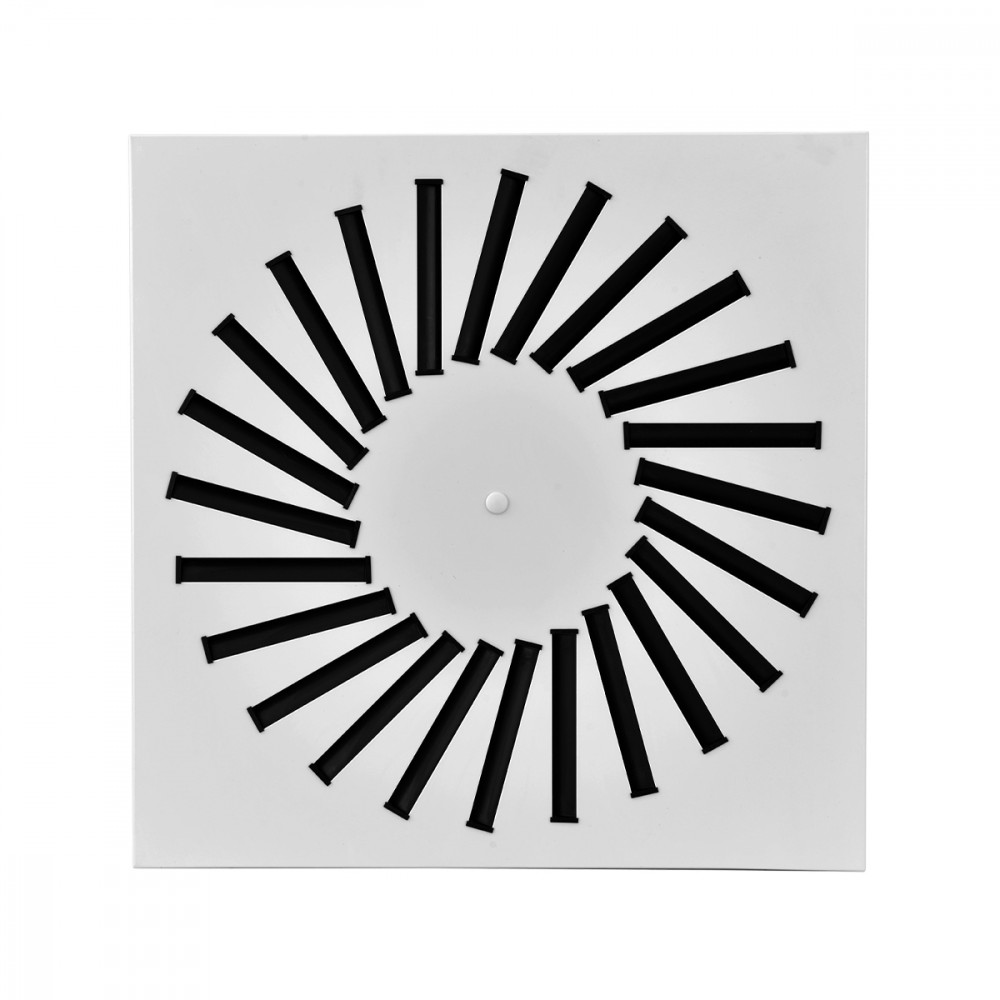

BQE3

CARACTERISTICI:

Difuzoare cu jet turbionar cu lamele orientabile.

CONSTRUCȚIE:

Panou din oțel vopsit alb RAL 9010, lamelele de deflexie din polipropilenă de culoare neagră RAL 9005.

UTILIZARE:

Pentru montaj la tavan, pentru evacuare aer (fără deflectoare) și introducere.
Înălțime montaj: 2,5-4,1 m.

MONTAJ:

Montare prin șuruburi laterale sau șurub central pe puntea de fixare.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată, registru de reglaj și punte fixare.

Dimensiuni
Selecție și dimensionare
BQE3

Mod.

Ak [m2]

P [m3/h]

LWA [dB(A)]

X(0,20) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BQE3QR 300x8

0,0095

150

300

32

54

1,8

3,5

10

50

BQE3QR 400x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 500x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 600x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 625x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 500x24

0,0284

370

720

28

45

2,5

4,9

10

50

BQE3QR 600x24

0,0449

530

1040

26

42

2,9

5,6

10

50

BQE3QR 625x24

0,0449

530

1040

26

42

2,9

5,6

10

50

BQE3QR 600x48

0,0568

640

1260

26

41

3,1

6,1

10

50

BQE3QR 625x54

0,0639

710

1380

25

40

3,2

6,3

10

50

BQE3QR 800x72

0,1017

1030

2010

24

37

3,7

7,2

10

50

BQE3QR 825x72

0,1017

1030

2010

24

37

3,7

7,2

10

50

Accesorii și configurații

PQZ1

PQZ2

PQZI1

Plenum izolat la exterior, grosime 6 mm



PQZI2

Plenum izolat la exterior, grosime 6 mm



BQE3

Detaliu montaj

BQE3

Detaliu montaj
3= PUNTE FIXARE

PLENUMPDCQ

1= REGISTRU OPȚIONAL
3= PUNTE FIXARE

PLENUMPDCQI

1= REGISTRU OPȚIONAL
2= IZOLAȚIE
3= PUNTE FIXARE

PLENUMBQE3R

Galvanized plenum

Textul specificațiilor

DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI

COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 - 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****/***
