Productos

DIFUSIÓN

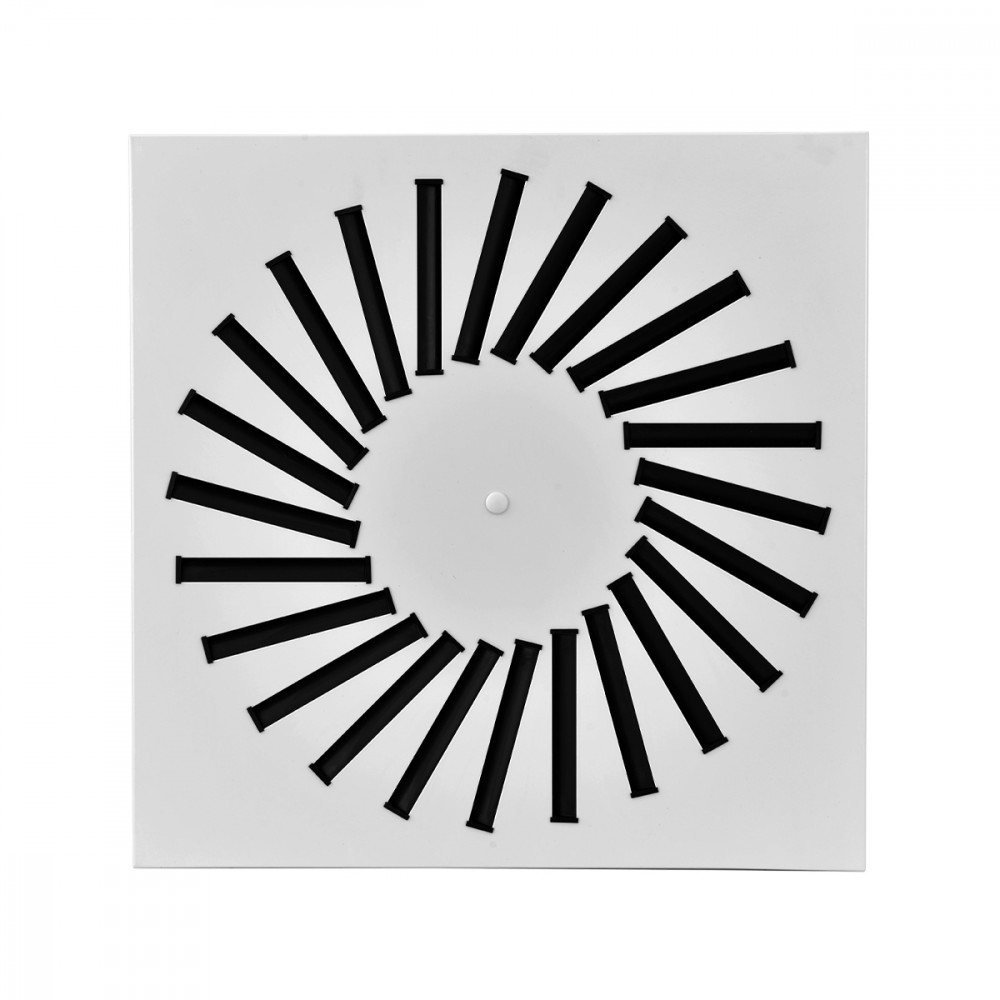

BQE3

CARACTERÍSTICAS:

Difusores de flujo helicoidal con chorros regulables.

ESTRUCTURA:

Acero barnizado blanco RAL 9010, deflectores de polipropileno negro RAL 9005.

USO:

En techo, para impulsión y retorno (sin deflectores).
Altura de instalación: 2,5-4,1 m.

FIJACIÓN:

Fijación con tornillos laterales o mediante tornillo central en el puente de montaje.

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora, compuerta de calibración y puente de montaje.

Dimensiones
elección y dimensiones
BQE3

Mod.

Ak [m2]

P [m3/h]

LWA [dB(A)]

X(0,20) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

BQE3QR 300x8

0,0095

150

300

32

54

1,8

3,5

10

50

BQE3QR 400x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 500x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 600x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 625x16

0,0189

270

520

30

48

2,2

4,3

10

50

BQE3QR 500x24

0,0284

370

720

28

45

2,5

4,9

10

50

BQE3QR 600x24

0,0449

530

1040

26

42

2,9

5,6

10

50

BQE3QR 625x24

0,0449

530

1040

26

42

2,9

5,6

10

50

BQE3QR 600x48

0,0568

640

1260

26

41

3,1

6,1

10

50

BQE3QR 625x54

0,0639

710

1380

25

40

3,2

6,3

10

50

BQE3QR 800x72

0,1017

1030

2010

24

37

3,7

7,2

10

50

BQE3QR 825x72

0,1017

1030

2010

24

37

3,7

7,2

10

50

Accesorios y configuración

PQZ1

PQZ2

PQZI1

lPénum aislado externamente espesor 6 mm

PQZI2

Plénum aislado externamente espesor 6 mm

BQE3

Detalle del montaje

BQE3

Detalle del montaje 3= Puente de fijación

PLENUMPDC

1= Compuerta opcional 3= Puente de fijación

PLENUMPDCI

1= Compuerta opcional 2= Aislamiento 3= Puente de fijación

PLENUMBQE3R

Plénum galvanizado
Texto de las características

DIFUSOR DE ACERO GALVANIZADO RAL 9010 CON FLUJO HELICOIDAL CON DEFLECTORES REGULABLES

CONSTRUCCIÓN:
Acero pintado blanco RAL 9010, deflectores de polipropileno negro RAL 9005.
EMPLEO:
En el techo, de envío y recuperación (sin deflectores). Altura de instalación: 2,5 - 4,1 m.
FIJACIÓN:
Fijación con tornillos laterales o por medio de un tornillo central sobre el puente de montaje.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora, compuerta de calibración y puente de montaje.
MODELO: *****/***
