BQE3Q
BQE3R
Produkte
LUFT-DURCHLÄSSE
BQE3
MERKMALE:

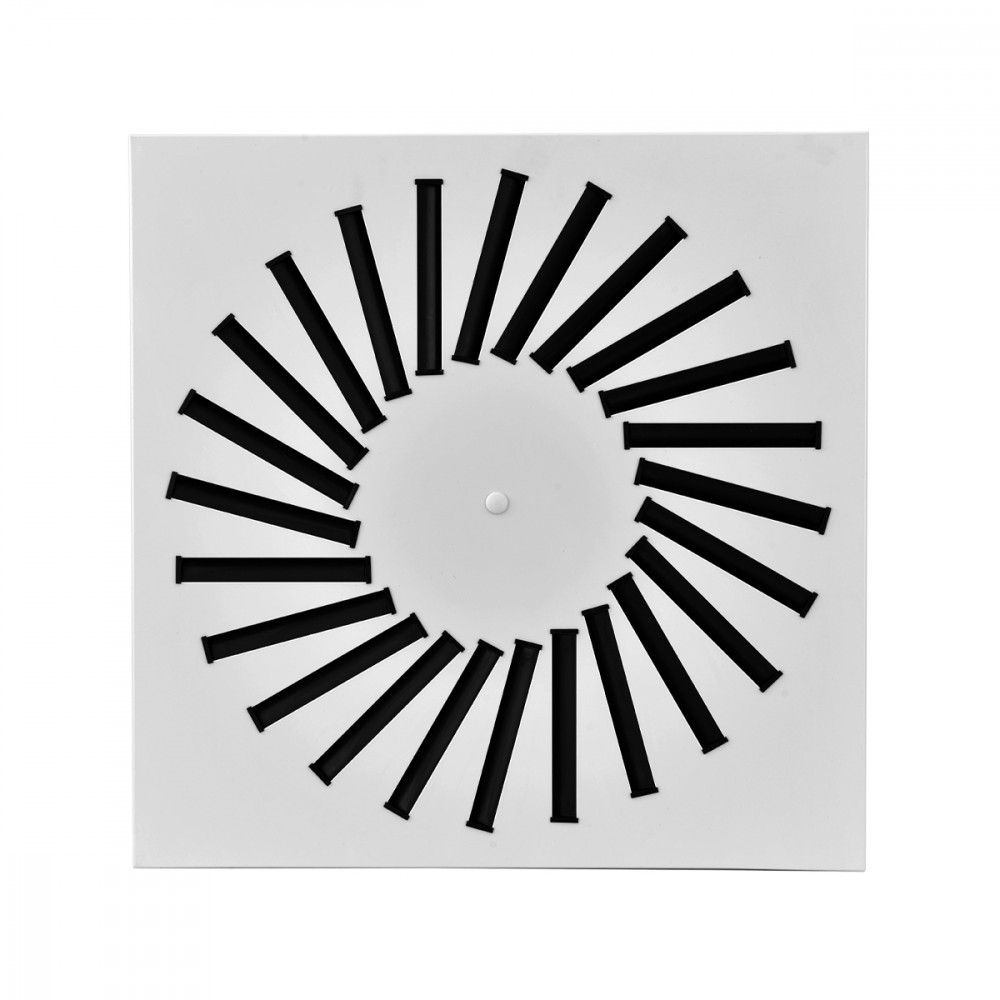

Luftdurchlässe mit Dralldurchlass und einstellbaren Luftstrahlen.
AUSFÜHRUNG:
Weiß lackierter Stahl RAL 9010, Luftlenkelemente aus Polypropylen schwarz RAL 9005.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft (ohne Luftlenkelemente).
Einbauhöhe: 2,5-4,1 m.
BEFESTIGUNG:
Befestigung seitlich oder in der Mitte mit Schraube/n auf Montagesteg.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz, Jalousieklappe und Montagesteg.
Abmessungen
Auswahl und Bemessung
|
Mod. |
Ak [m2] |
P [m3/h] |
LWA [dB(A)] |
X(0,20) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
BQE3QR 300x8 |
0,0095 |
150 |
300 |
32 |
54 |
1,8 |
3,5 |
10 |
50 |
|
BQE3QR 400x16 |
0,0189 |
270 |
520 |
30 |
48 |
2,2 |
4,3 |
10 |
50 |
|
BQE3QR 500x16 |
0,0189 |
270 |
520 |
30 |
48 |
2,2 |
4,3 |
10 |
50 |
|
BQE3QR 600x16 |
0,0189 |
270 |
520 |
30 |
48 |
2,2 |
4,3 |
10 |
50 |
|
BQE3QR 625x16 |
0,0189 |
270 |
520 |
30 |
48 |
2,2 |
4,3 |
10 |
50 |
|
BQE3QR 500x24 |
0,0284 |
370 |
720 |
28 |
45 |
2,5 |
4,9 |
10 |
50 |
|
BQE3QR 600x24 |
0,0449 |
530 |
1040 |
26 |
42 |
2,9 |
5,6 |
10 |
50 |
|
BQE3QR 625x24 |
0,0449 |
530 |
1040 |
26 |
42 |
2,9 |
5,6 |
10 |
50 |
|
BQE3QR 600x48 |
0,0568 |
640 |
1260 |
26 |
41 |
3,1 |
6,1 |
10 |
50 |
|
BQE3QR 625x54 |
0,0639 |
710 |
1380 |
25 |
40 |
3,2 |
6,3 |
10 |
50 |
|
BQE3QR 800x72 |
0,1017 |
1030 |
2010 |
24 |
37 |
3,7 |
7,2 |
10 |
50 |
|
BQE3QR 825x72 |
0,1017 |
1030 |
2010 |
24 |
37 |
3,7 |
7,2 |
10 |
50 |
Zubehör und Konfigurationen
PQZ1
PQZ2
PQZI1
Anschlusskasten mit 6 mm Außenisolierung
PQZI2
Anschlusskasten mit 6 mm Außenisolierung
BQE3
Montagedetail
BQE3
Montagedetail 3= Befestigungssteg
PLENUMPDCI
1= Option klappe 3= Befestigungssteg
PLENUMPDCI
1= Option klappe 2= Isolierung 3= Befestigungssteg
PREISE ANSCHLUSSKASTEN BQE3R
Anschlusskasten verzinktText für Spezifikationen
DIFFUSORE IN ACCIAIO ZINCATO RAL 9010 A FLUSSO ELICOIDALE CON DEFLETTORI REGOLABILI
COSTRUZIONE:
Acciaio verniciato bianco RAL 9010, deflettori in polipropilene nero RAL 9005.
IMPIEGO:
A soffitto, in mandata e ripresa (senza deflettori). Altezza di installazione: 2,5 - 4,1 m.
FISSAGGIO:
Fissaggio con viti laterali o a mezzo vite centrale su ponte di montaggio.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice, serranda di taratura e ponte di montaggio.
MODELLO: *****/***
