DIFUZOARE
AQNT
CARACTERISTICI:

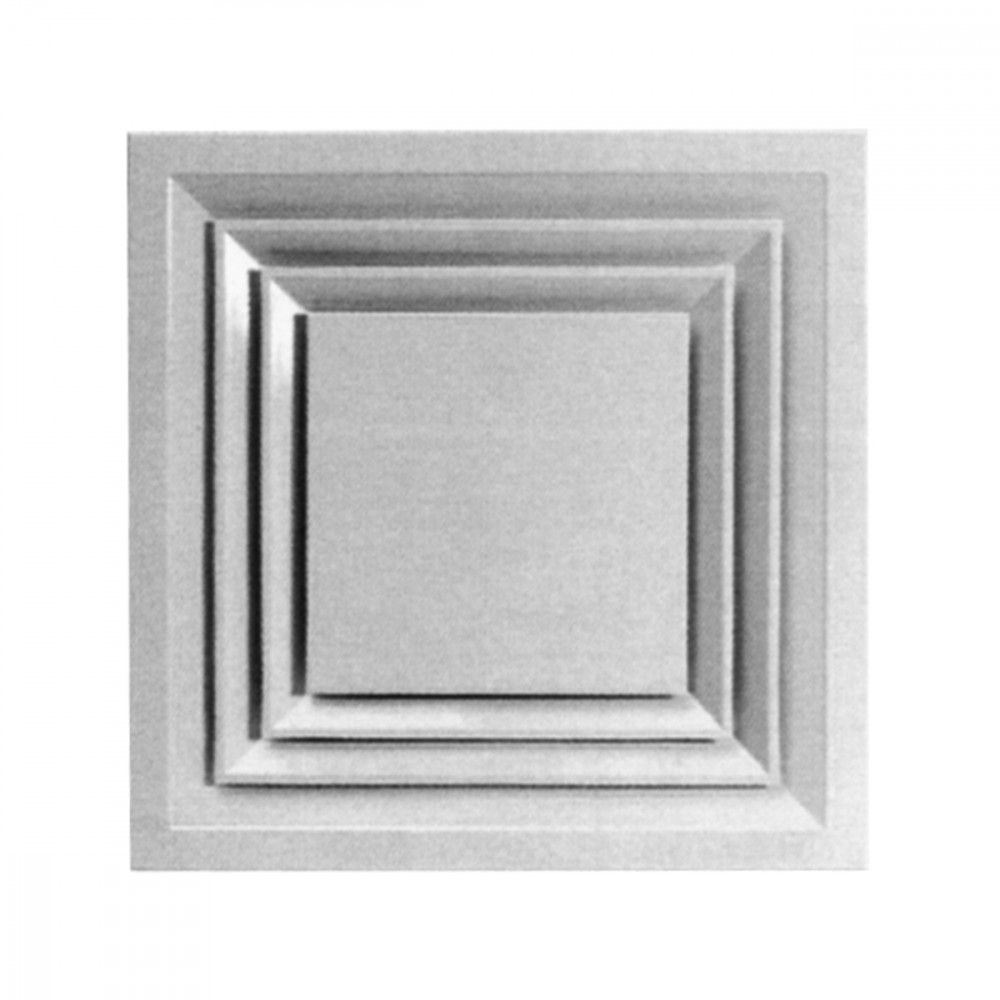

Difuzor cu refulare pe 4 direcții, pe plafon 595x595 cu miez central.
CONSTRUCȚIE:
Aluminiu vopsit alb RAL 9010.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: 2,5-3,1 m.
MONTAJ:
Fixare prin șuruburi pe gâtul difuzorului.
ACCESORII:
Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Dimensiuni
3 Fante
2 Fante
1 Fante
Selecție și dimensionare
|
Mod. |
Ak [m2] |
N. direcții |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNT4 |
0,0698 |
4 |
740 |
1660 |
< 20 |
38 |
1,18 |
5,88 |
10 |
50 |
|
AQNT3 |
0,0631 |
4 |
650 |
1460 |
< 20 |
39 |
1,19 |
5,97 |
10 |
50 |
|
AQNT2 |
0,0542 |
4 |
540 |
1200 |
< 20 |
41 |
1,22 |
6,1 |
10 |
50 |
|
AQNT1 |
0,0438 |
4 |
410 |
920 |
< 20 |
43 |
1,26 |
6,29 |
10 |
50 |
Instrucțiuni
CONEXIUNE LA TUBULATURĂ PATRATĂ
Inserați difuzorul în tubulatură.
Fixați difuzorul cu șuruburi.
CONEXIUNE LA FLEXIBIL PRIN PLENUM
nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL
CONEXIUNE LA FLEXIBIL PRIN PLENUM
nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL
REGISTRU
Este posibilă instalarea registrului în orice configurație.
Fixați registrul de difuzor prin clipsurile de pe acesta.
Textul specificațiilor
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9010 A 4 VIE SU PANNELLO CON PARTE CENTRALE CHIUSA. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNT**
MISURA: 595 x 595 mm.
