AQNT4
4 ranuras
AQNT3
3 ranuras
AQNT2
2 ranuras
AQNT1
1 ranuras
PDZ1
PDZ2
PDZI1
Plénum aislado externamente espesor 6 mm
Productos
DIFUSIÓN
AQNT
CARACTERÍSTICAS:

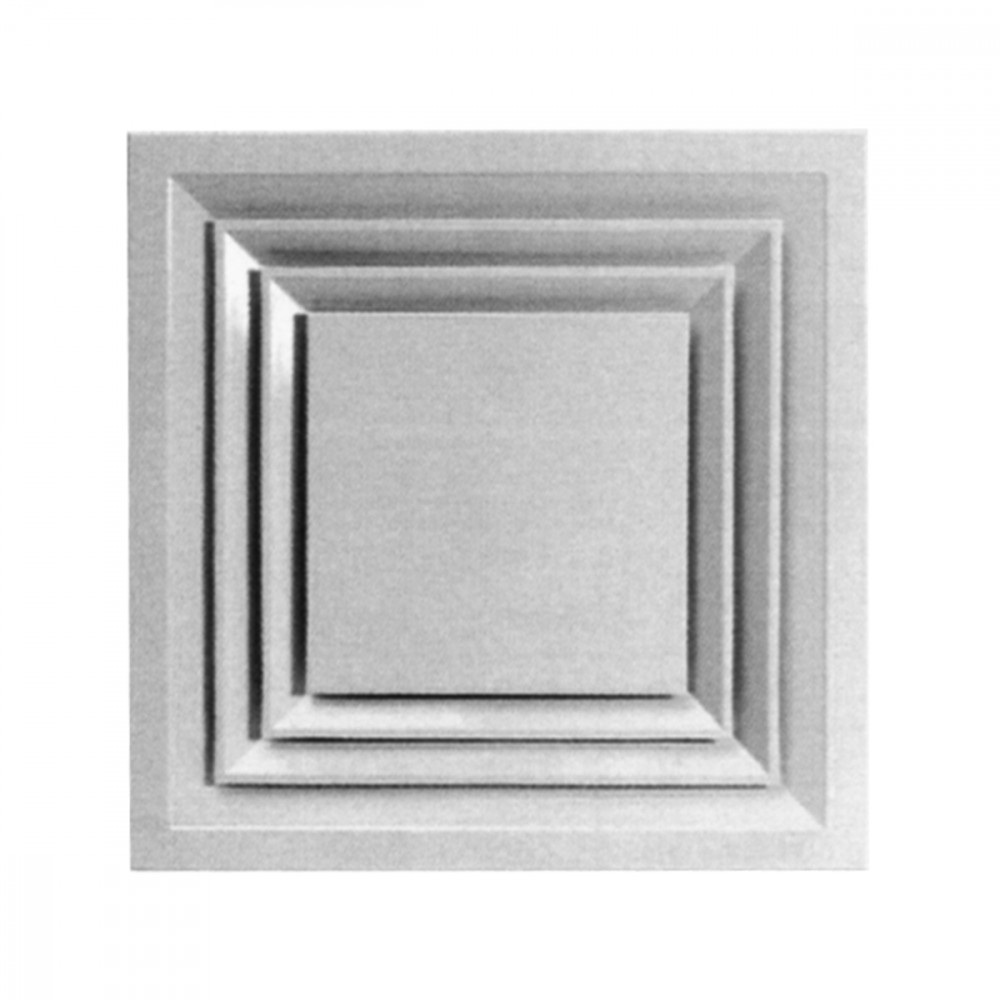

Difusores multidireccionales de 4 vías en panel 595x595 con parte central cerrada.
ESTRUCTURA:
Aluminio barnizado blanco RAL 9010.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,1 m.
FIJACIÓN:
Fijación con tornillos ocultos colocados en el cuello del difusor.
ACCESORIOS:
Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Dimensiones
4 ranuras
3 ranuras
2 ranuras
1 ranuras
elección y dimensiones
|
Mod. |
Ak [m2] |
N. Vías |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNT4 |
0,0698 |
4 |
740 |
1660 |
< 20 |
38 |
1,18 |
5,88 |
10 |
50 |
|
AQNT3 |
0,0631 |
4 |
650 |
1460 |
< 20 |
39 |
1,19 |
5,97 |
10 |
50 |
|
AQNT2 |
0,0542 |
4 |
540 |
1200 |
< 20 |
41 |
1,22 |
6,1 |
10 |
50 |
|
AQNT1 |
0,0438 |
4 |
410 |
920 |
< 20 |
43 |
1,26 |
6,29 |
10 |
50 |
Instrucciones
CONEXIÓN AL CONDUCTO CUADRADO
Colocar el difusor en el conducto. Fijar el difusor con tornillos.
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CALIBRACIÓN
Posibilidad de instalar una compuerta en cualquier configuración. Fijar la compuerta en el difusor con clips.Texto de las características
DIFUSOR MULTIDIRECCIÓN DE ALUMINIO RAL9010 DE 4 VÍAS EN EL PANEL CON PARTE CENTRAL CERRADA. DIMENSIONES EXTERIORES 595X595 MM
CONSTRUCCIÓN:
Aluminio pintado blanco RAL 9010.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,1 m
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: AQNT**
MEDIDA: 595 x 595 mm.
