LUFT-DURCHLÄSSE
AQNT
MERKMALE:

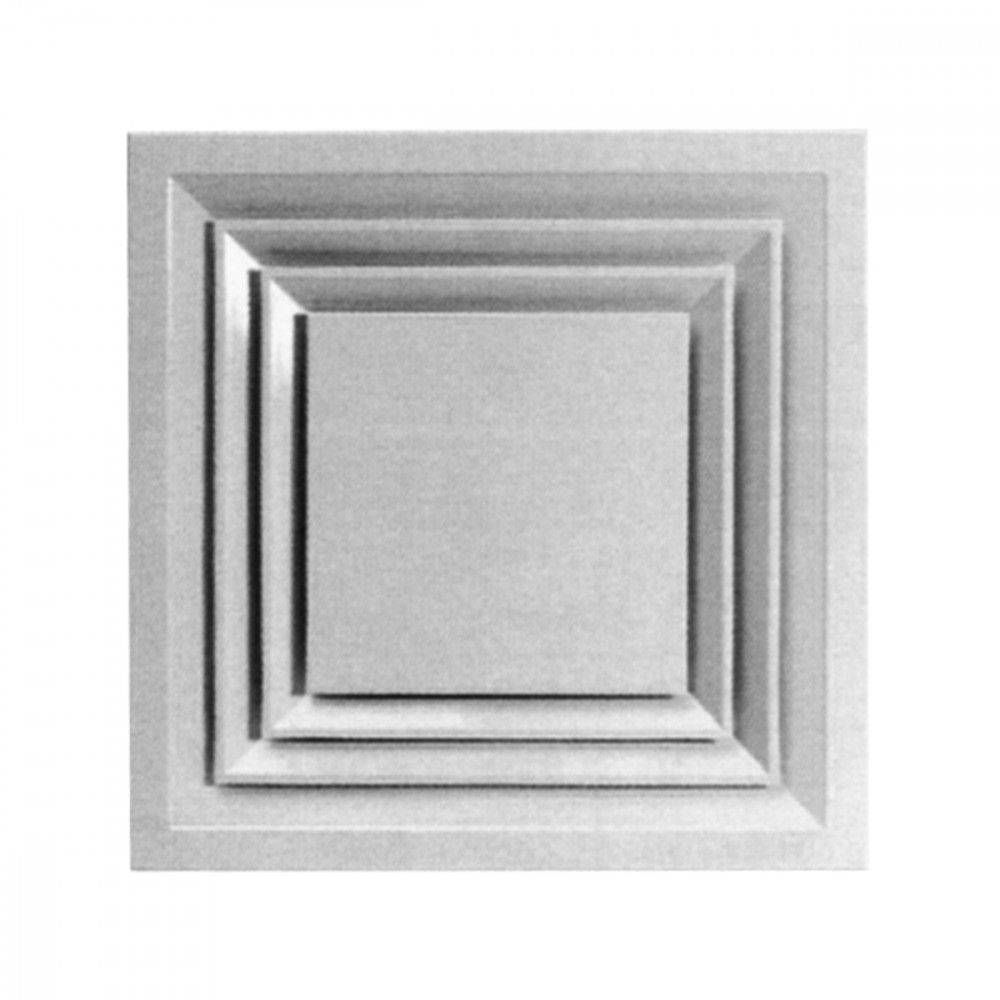

Multidirektionale Luftdurchlässe, 4 Wege, auf Platte 595x595 mm mit geschlossenem Mittelteil.
AUSFÜHRUNG:
Weiß lackiertes Aluminium RAL 9010.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.
BEFESTIGUNG:
Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Abmessungen
4 Schlitze
3 Schlitze
2 Schlitze
1 Schlitze
Auswahl und Bemessung
|
Mod.o |
Ak [m2] |
Anz. Wege |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNT4 |
0,0698 |
4 |
740 |
1660 |
< 20 |
38 |
1,18 |
5,88 |
10 |
50 |
|
AQNT3 |
0,0631 |
4 |
650 |
1460 |
< 20 |
39 |
1,19 |
5,97 |
10 |
50 |
|
AQNT2 |
0,0542 |
4 |
540 |
1200 |
< 20 |
41 |
1,22 |
6,1 |
10 |
50 |
|
AQNT1 |
0,0438 |
4 |
410 |
920 |
< 20 |
43 |
1,26 |
6,29 |
10 |
50 |
Anweisungen
ANSCHLUSS AM ECKIGEN KANAL
Den Luftdurchlass in den Kanal einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
EINSTELLUNG
Es kann für jede Ausführung eine Jalousieklappe installiert werden.
Die Jalousieklappe mit Clips an den Luftdurchlass befestigen.
Text für Spezifikationen
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9010 A 4 VIE SU PANNELLO CON PARTE CENTRALE CHIUSA. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNT**
MISURA: 595 x 595 mm.
