Prodotti

DIFFUSORI

AQNT

CARATTERISTICHE:

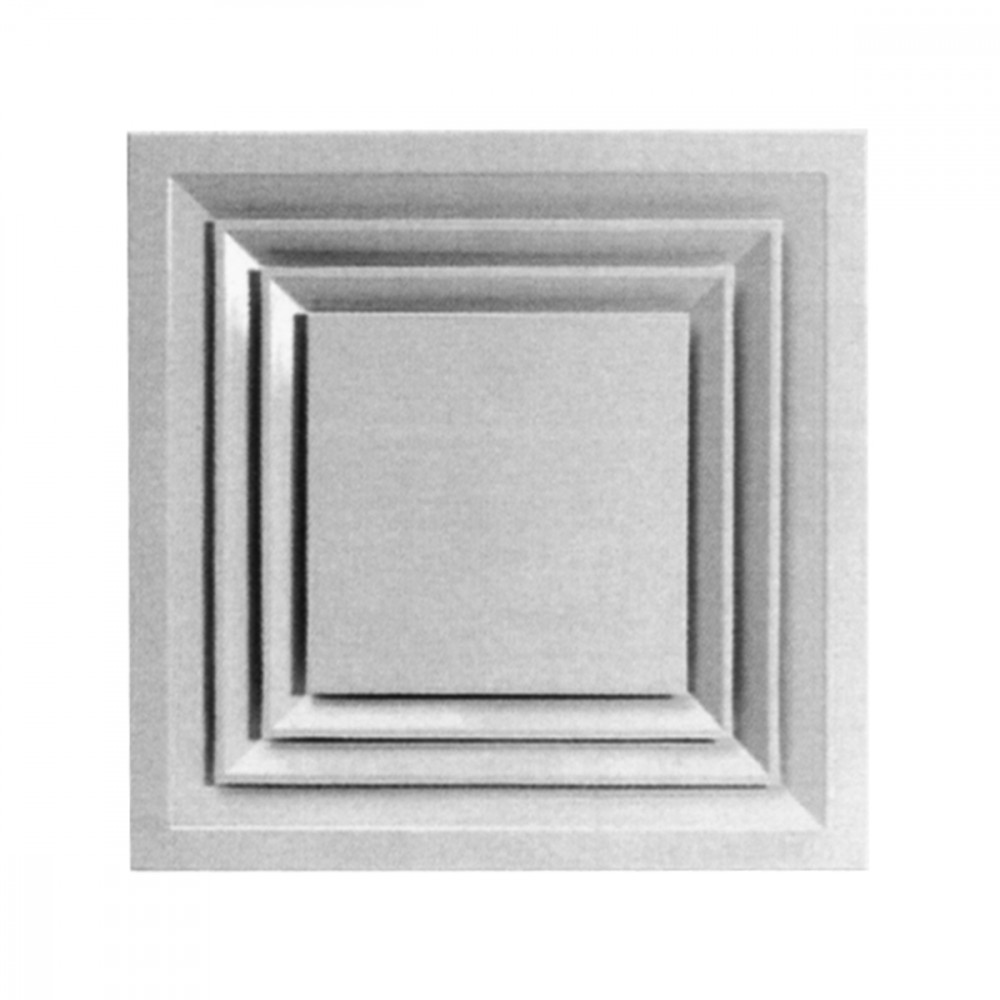

Diffusori multidirezionali a 4 vie su pannello 595x595 con parte centrale chiusa.
COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 – 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

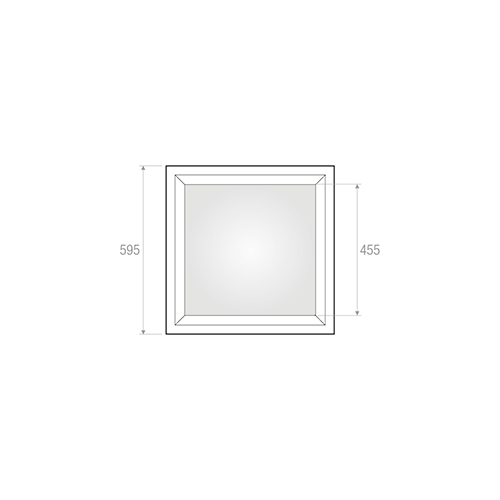

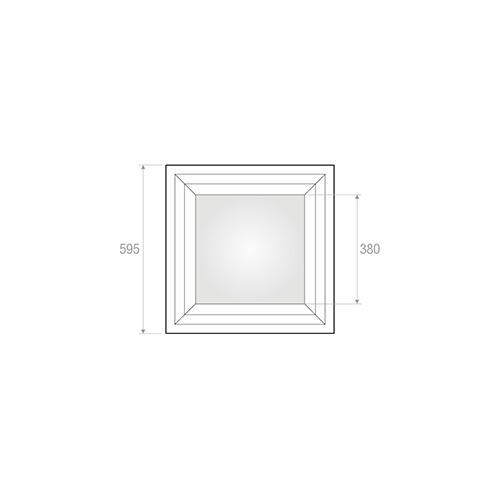

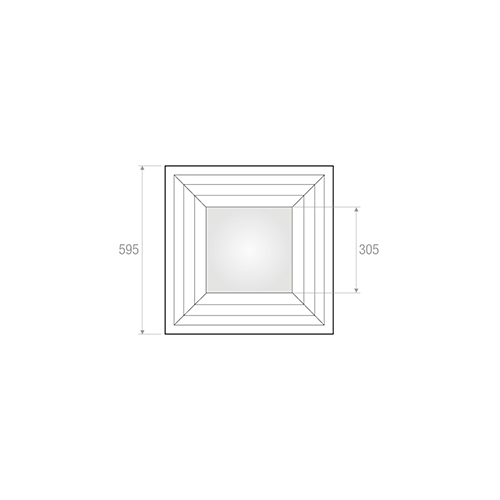

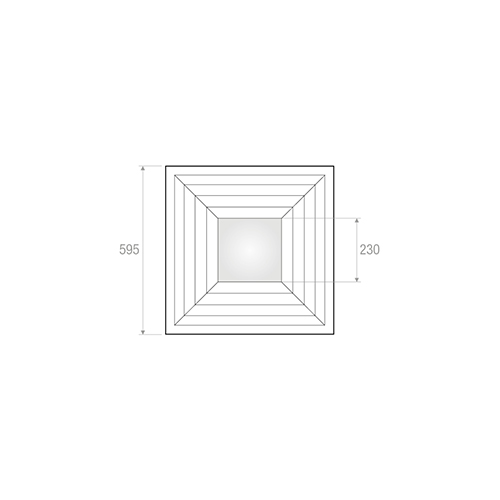

Dimensioni

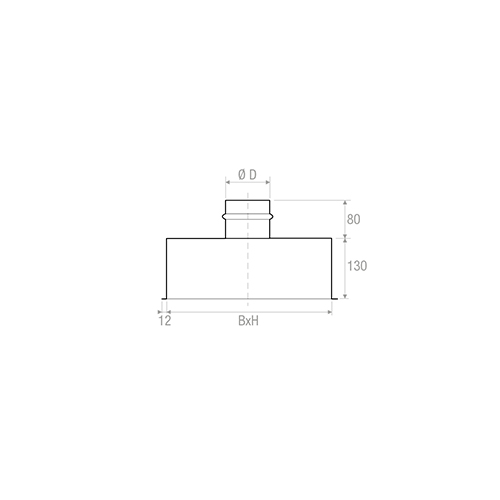

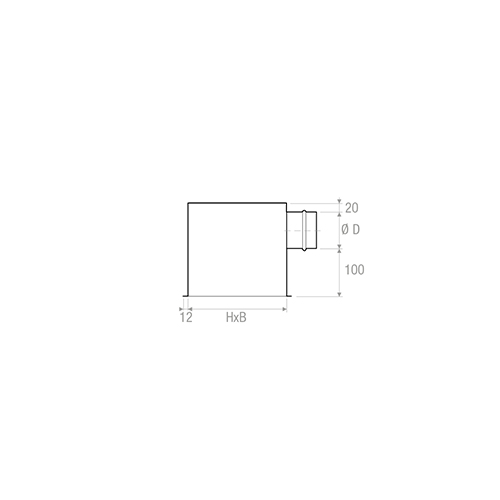

PDZ1

PDZ2

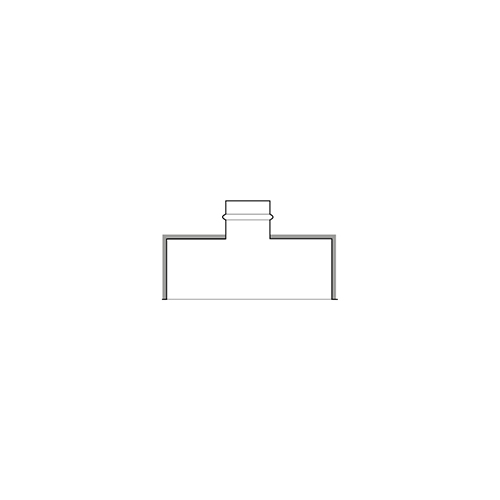

PDZI1

Plenum isolato esternamente spessore 6 mm

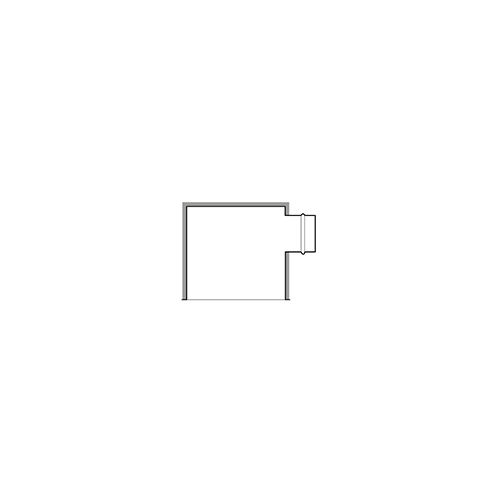

PDZI2

Plenum isolato esternamente spessore 6 mm
Scelta e dimensionamento
AQNT

Mod.

Ak [m2]

N. vie

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQNT4

0,0698

4

740

1660

< 20

38

1,18

5,88

10

50

AQNT3

0,0631

4

650

1460

< 20

39

1,19

5,97

10

50

AQNT2

0,0542

4

540

1200

< 20

41

1,22

6,1

10

50

AQNT1

0,0438

4

410

920

< 20

43

1,26

6,29

10

50

Istruzioni

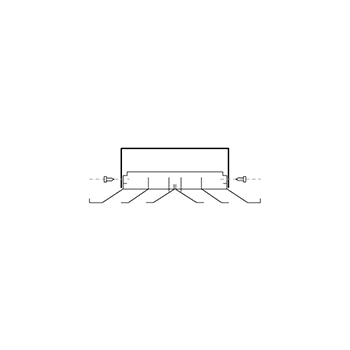

RACCORDO SUL CANALE QUADRATO

Inscatolare il diffusore nel canale.

Fissare il diffusore con viti.

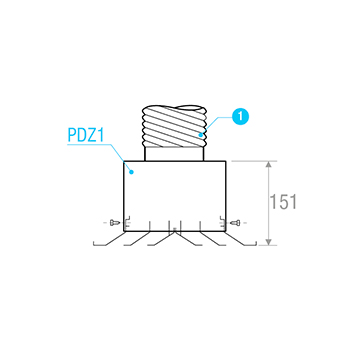

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

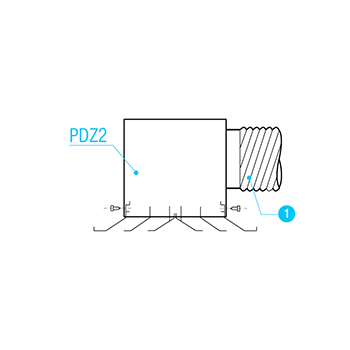

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

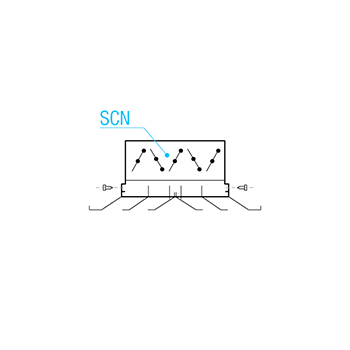

TARATURA

Possibilità di installare una serranda in ogni configurazione.

Fissare con clips la serranda sul diffusore.


Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9010 A 4 VIE SU PANNELLO CON PARTE CENTRALE CHIUSA. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Alluminio verniciato bianco RAL 9010.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNT**
MISURA: 595 x 595 mm.
