AQNP
CARACTERISTICI:

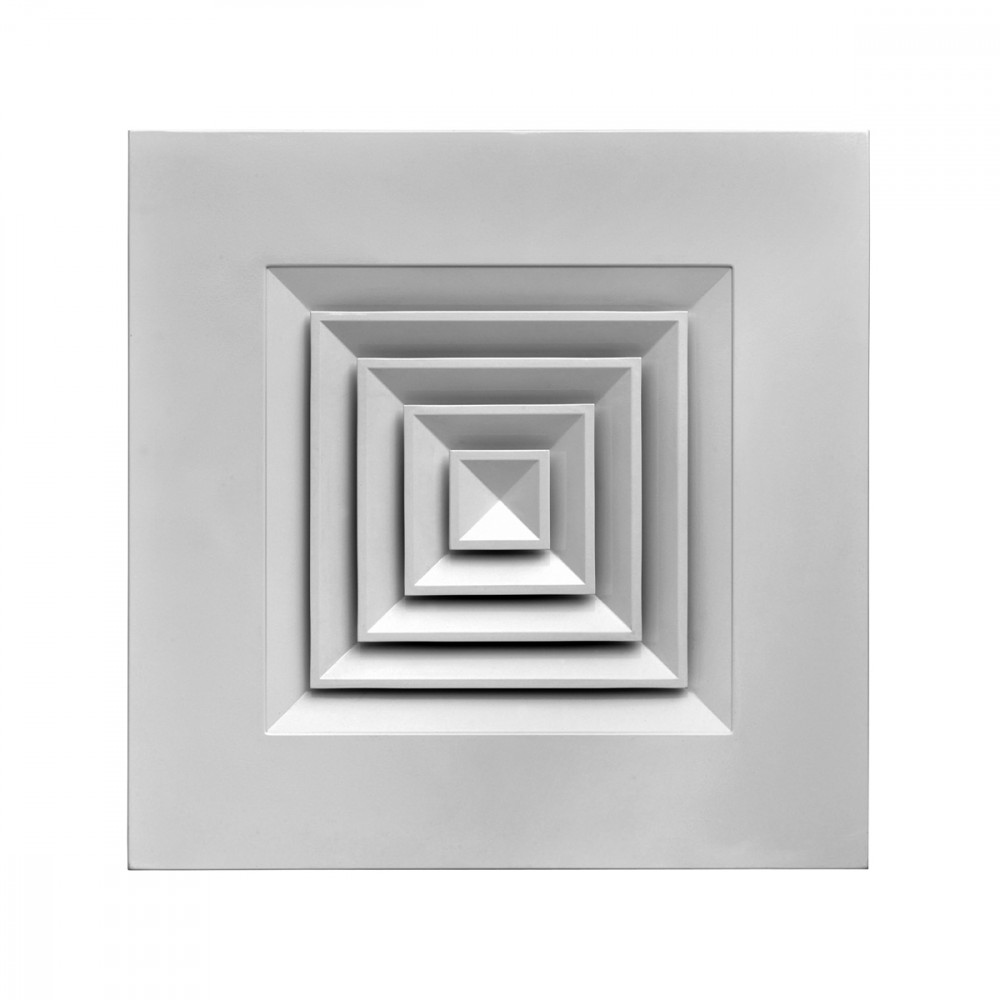

Difuzor pe 4 direcții cu dimensiune 595x595 mm, cu miez central detașabil.
CONSTRUCȚIE:
Rolă Aluminiu într-o bucată, vopsită alb RAL 9016.
UTILIZARE:
Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: 2,5-3,1 m.
MONTAJ:
Fixare prin șuruburi pe gâtul difuzorului.
ACCESORII:
Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.
Dimensiuni
Selecție și dimensionare
|
BxH mm |
Ak [m2] |
N. direcții |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNP 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQNP 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQNP 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQNP 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
Instrucțiuni
CONEXIUNE LA TUBULATURĂ PATRATĂ
Inserați difuzorul în tubulatură.
Fixați difuzorul cu șuruburi.
CONEXIUNE LA FLEXIBIL PRIN PLENUM
nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL
CONEXIUNE LA FLEXIBIL PRIN PLENUM
nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL
REGISTRU
Este posibilă instalarea registrului în orice configurație.
Fixați registrul de difuzor prin clipsurile de pe acesta.
Textul specificațiilor
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9016 A 4 VIE SU PANNELLO CON PARTE CENTRALE ASPORTABILE. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Lamiera di alluminio in un unico pezzo, verniciato bianco RAL 9016.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNP
MISURA: *** x *** mm.
