AQNP
MERKMALE:

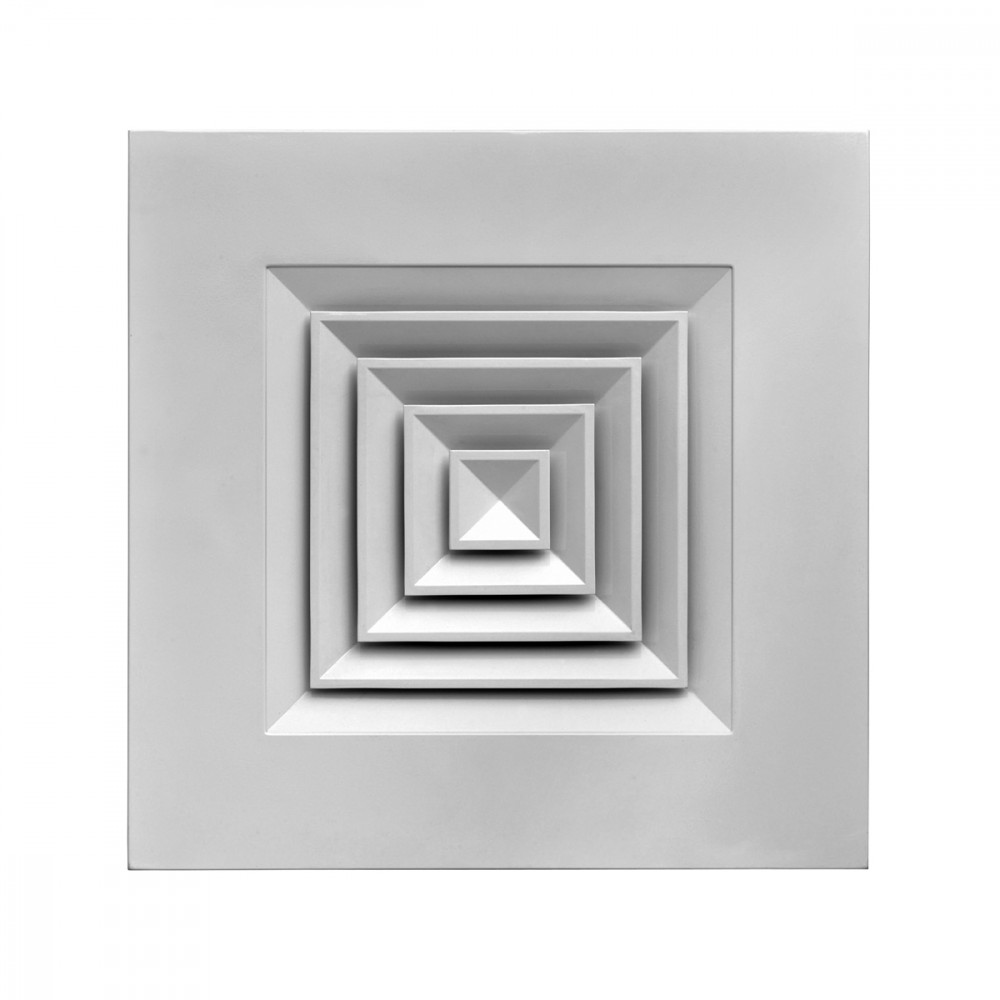

Multidirektionale Luftdurchlässe, 4 Ströme, auf Platte 595x595 mm mit abnehmbaren Mittelteil.
AUSFÜHRUNG:
Aluminiumblech in einem Stück, weiß lackiert RAL 9016.
EINSATZBEREICH:
An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,5-3,1 m.
BEFESTIGUNG:
Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses.
ZUBEHÖR:
Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl, mit Lamellen mit gegensätzlichen Bewegungen.
Abmessungen
Auswahl und Bemessung
|
BxH mm |
Ak [m2] |
Anz. Wege |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNP 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQNP 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQNP 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQNP 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
Anweisungen
ANSCHLUSS AM ECKIGEN KANAL
Den Luftdurchlass in den Kanal einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN
Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.
Den Luftdurchlass mit Schrauben befestigen.
1= Flexibel
EINSTELLUNG
Es kann für jede Ausführung eine Jalousieklappe installiert werden.
Die Jalousieklappe mit Clips an den Luftdurchlass befestigen.
Text für Spezifikationen
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9016 A 4 VIE SU PANNELLO CON PARTE CENTRALE ASPORTABILE. DIMENSIONE ESTERNA 595X595 MM
COSTRUZIONE:
Lamiera di alluminio in un unico pezzo, verniciato bianco RAL 9016.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNP
MISURA: *** x *** mm.
