Prodotti

DIFFUSORI

AQNP

CARATTERISTICHE:

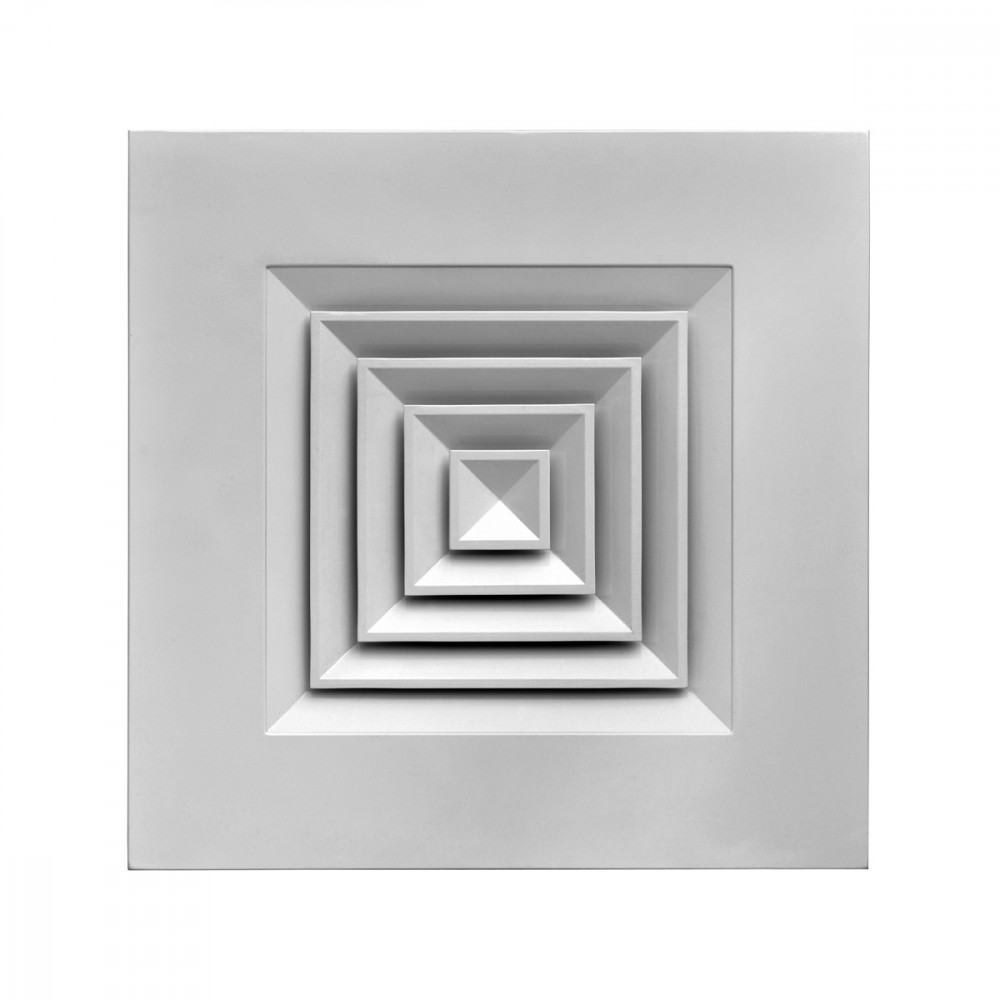

Diffusori multidirezionali a 4 vie su pannello 595x595 con parte centrale asportabile.
COSTRUZIONE:
Lamiera di alluminio in un unico pezzo, verniciato bianco RAL 9016.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

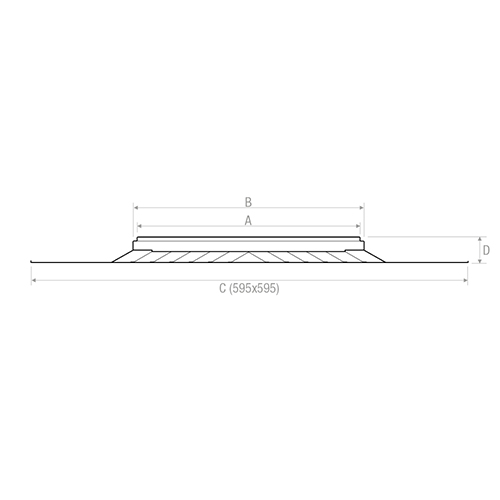

Dimensioni

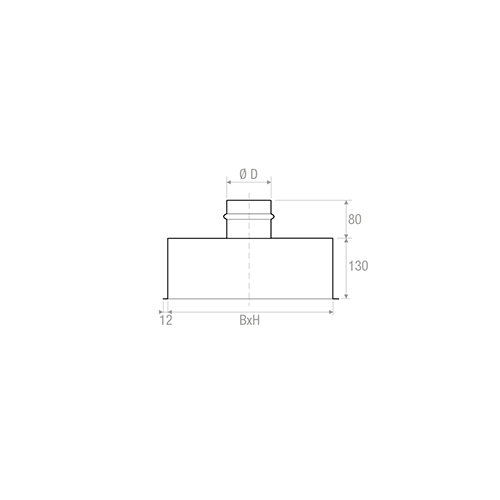

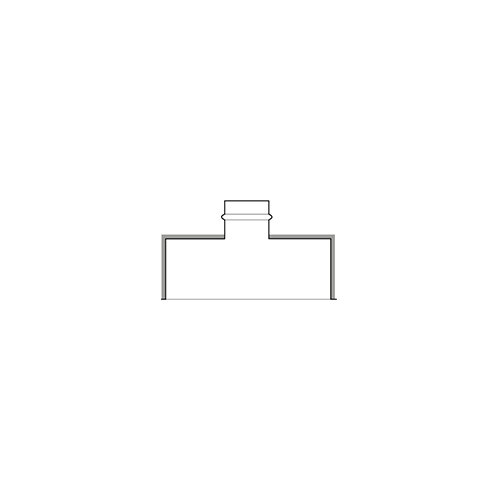

PDZ1

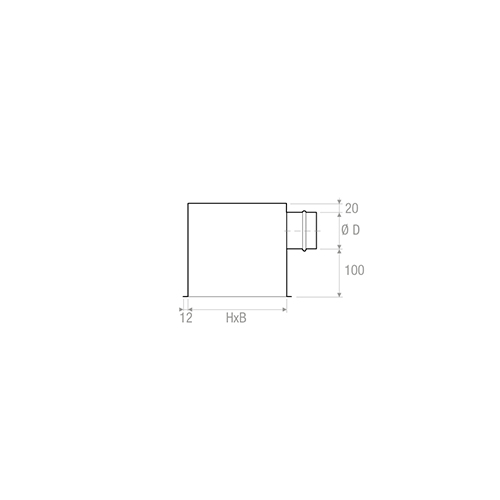

PDZ2

PDZI1

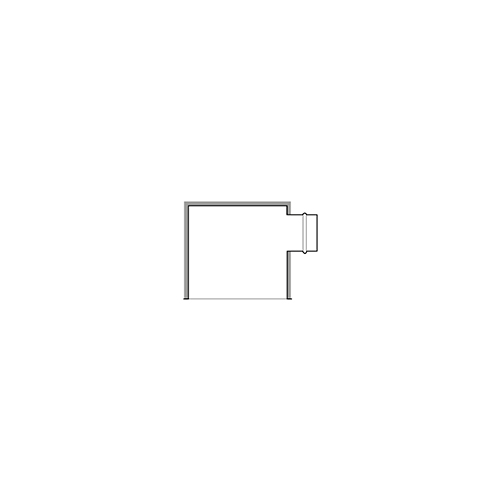

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

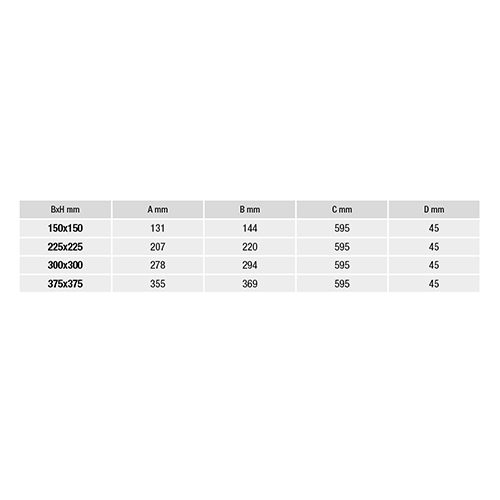

MISURE

Scelta e dimensionamento
AQNP

BxH mm

Ak [m2]

N. vie

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQNP 150x150

0,0094

4

100

210

< 20

29

0,8

3,99

10

50

AQNP 225x225

0,0194

4

200

460

< 20

34

0,92

4,61

10

50

AQNP 300x300

0,0332

4

360

810

< 20

39

1,03

5,14

10

50

AQNP 375x375

0,0511

4

570

1270

< 20

42

1,12

5,6

10

50

Istruzioni

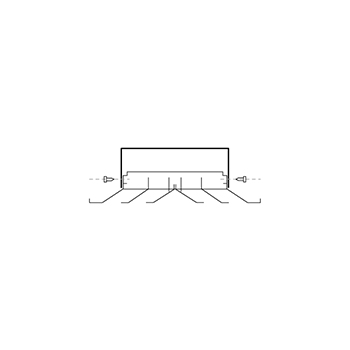

RACCORDO SUL CANALE QUADRATO

Inscatolare il diffusore nel canale.

Fissare il diffusore con viti.

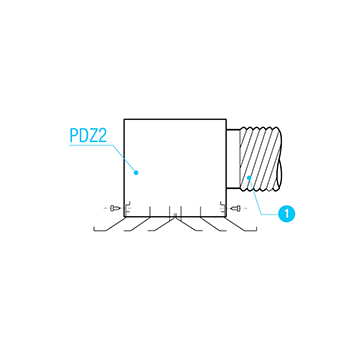

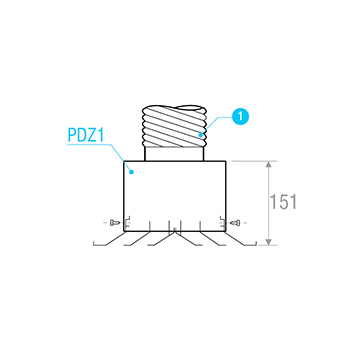

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile



RACCORDO SUL CANALE FLESSIBILE CON PLENUM

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

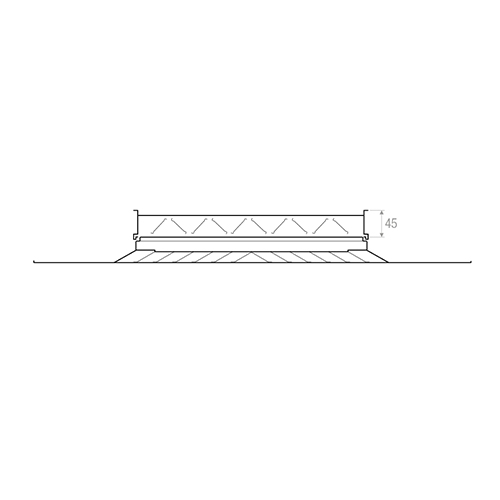

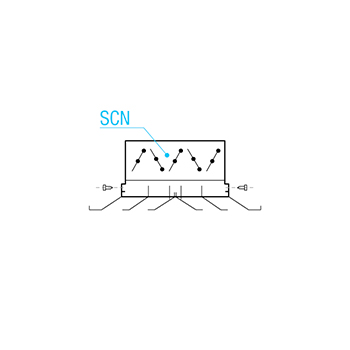

TARATURA

Possibilità di installare una serranda in ogni configurazione.

Fissare con clips la serranda sul diffusore.


Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL9016 A 4 VIE SU PANNELLO CON PARTE CENTRALE ASPORTABILE. DIMENSIONE ESTERNA 595X595 MM

COSTRUZIONE:
Lamiera di alluminio in un unico pezzo, verniciato bianco RAL 9016.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore.
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNP
MISURA: *** x *** mm.
