DIFUZOARE

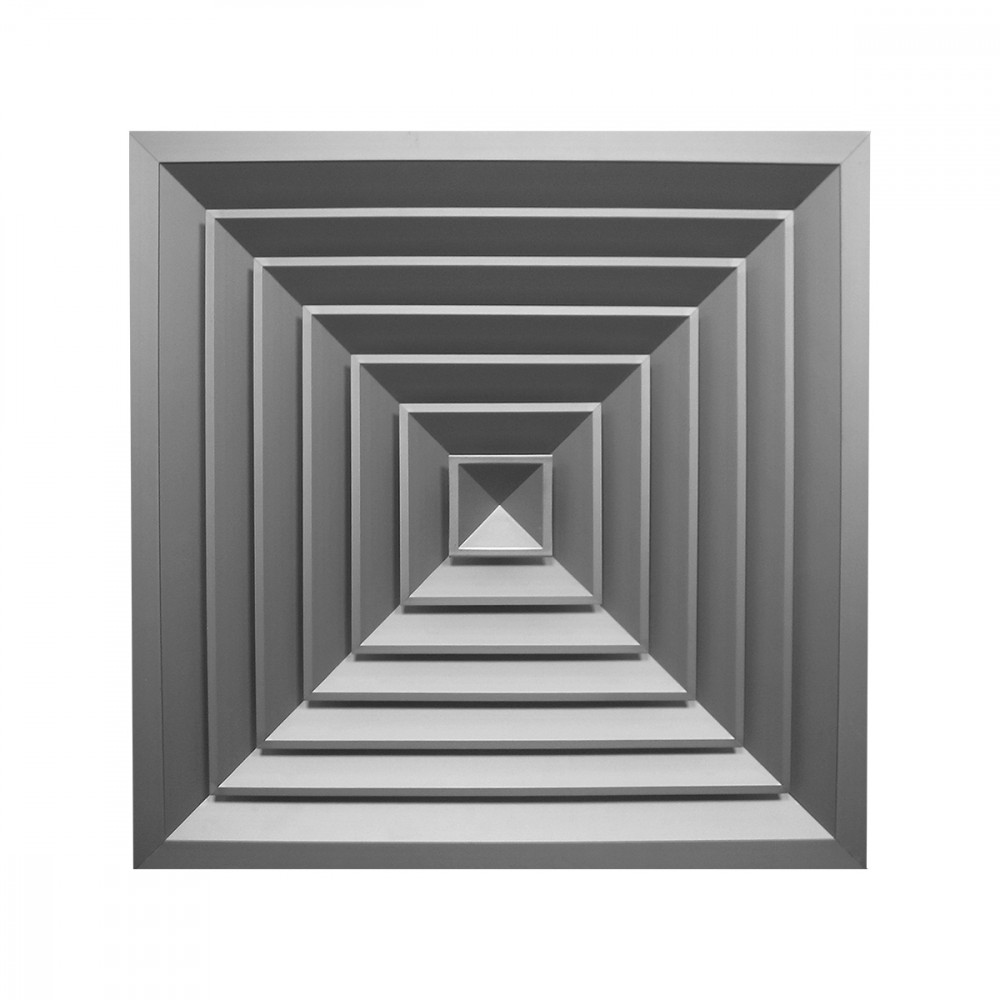

AQNA

CARACTERISTICI:

Difuzor pe 4 căi, multidirecțional cu miez detașabil.

CONSTRUCȚIE:

Aluminiu anodizat.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: 2,5-3,1 m.

MONTAJ:

Prin șuruburi pe gâtul difuzorului.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse

Dimensiuni

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm

PDZI2

Plenum izolat la exterior, grosime 6 mm

DIMENSIUNI

Diametru racord PDZ1 PDZ2
Selecție și dimensionare
AQNA

BxH mm

Ak [m2]

N. direcții

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQNA 150x150

0,0094

4

100

210

< 20

29

0,8

3,99

10

50

AQNA 225x225

0,0194

4

200

460

< 20

34

0,92

4,61

10

50

AQNA 300x300

0,0332

4

360

810

< 20

39

1,03

5,14

10

50

AQNA 375x375

0,0511

4

570

1270

< 20

42

1,12

5,6

10

50

AQNA 450x450

0,0729

4

830

1850

< 20

45

1,2

6,01

10

50

AQNA 600x600

0,1284

4

1510

3370

24

50

1,35

6,73

10

50

Accesorii și configurații

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm



PDZI2

Plenum izolat la exterior, grosime 6 mm


Instrucțiuni

INSTALARE SIGURĂ

Sistem siguranță

CONEXIUNE LA TUBULATURĂ PATRATĂ

Inserați difuzorul în tubulatură.
Fixați difuzorul cu șuruburi.

CONEXIUNE LA FLEXIBIL PRIN PLENUM

1 = Flexibil
Inserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.



CONEXIUNE LA FLEXIBIL PRIN PLENUM

1 = Flexibil
Inserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.



REGISTRU

Este posibilă instalarea registrului în orice configurație.
Fixați registrul de difuzor prin clipsurile de pe acesta.

Textul specificațiilor

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 4 VIE CON PARTE CENTRALE ASPORTABILE.
CARATTERISTICHE:
Diffusori multidirezionali a 4 vie con parte centrale asportabile.
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNA
MISURA: *** x *** mm.
