LUFT-DURCHLÄSSE

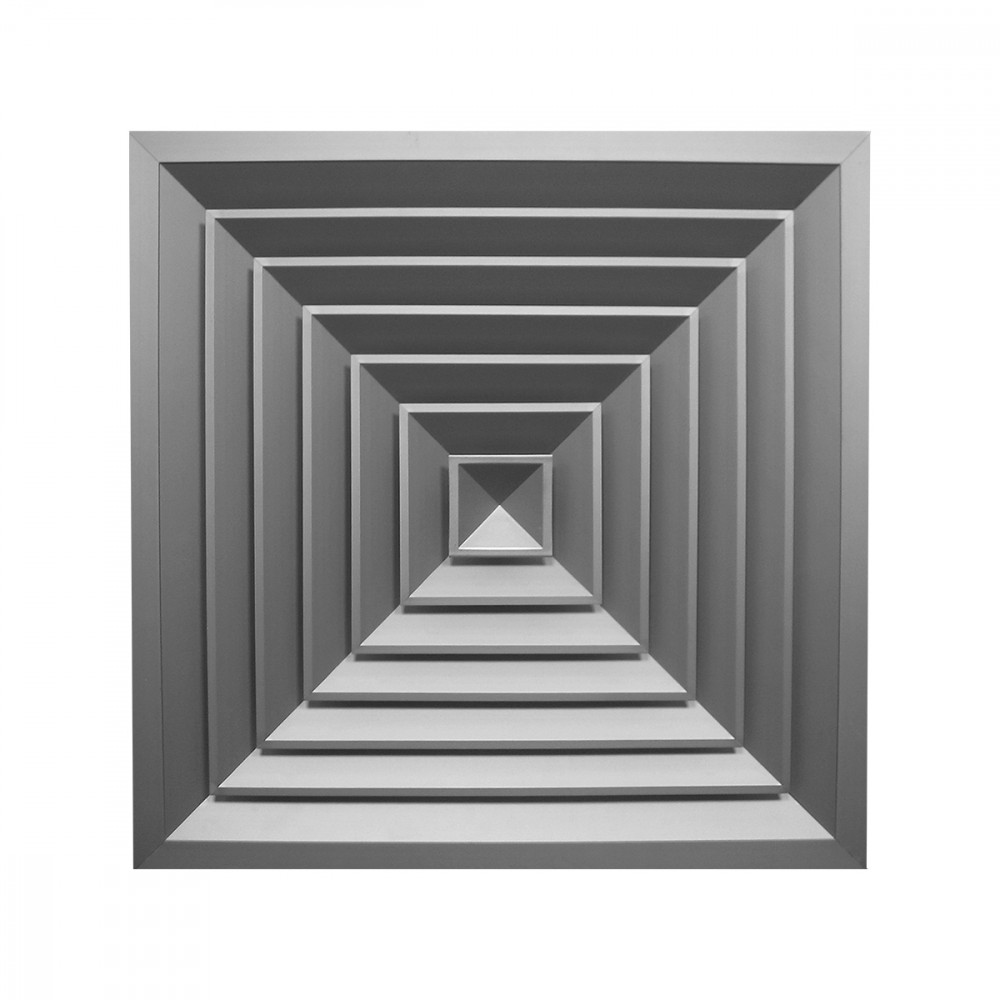

AQNA

MERKMALE:
Multidirektionale Luftdurchlässe, 4 Wege, mit abnehmbaren Mittelteil:
AUSFÜHRUNG:

Aluminium eloxiert.

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft. Einbauhöhe: 2,5-3,1 m.

BEFESTIGUNG:

Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses

ZUBEHÖR:

Anschlusskasten aus verzinktem Stahl, Standard oder isoliert, mit oder ohne Equalizer-Netz.
Jalousieklappe aus verzinktem Stahl mit Flügeln mit gegensätzlichen Bewegungen.

Abmessungen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung

ABMESSUNGEN

Anschluss für Anschlusskasten PDZ1 PDZ2
Auswahl und Bemessung

BxH mm

Ak [m2]

Anz. Wege

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQNA 150x150

0,0094

4

100

210

< 20

29

0,8

3,99

10

50

AQNA 225x225

0,0194

4

200

460

< 20

34

0,92

4,61

10

50

AQNA 300x300

0,0332

4

360

810

< 20

39

1,03

5,14

10

50

AQNA 375x375

0,0511

4

570

1270

< 20

42

1,12

5,6

10

50

AQNA 450x450

0,0729

4

830

1850

< 20

45

1,2

6,01

10

50

AQNA 600x600

0,1284

4

1510

3370

24

50

1,35

6,73

10

50

Zubehör und Konfigurationen

PDZ1

PDZ2

PDZI1

Anschlusskasten mit 6 mm Außenisolierung

PDZI2

Anschlusskasten mit 6 mm Außenisolierung
Anweisungen

SAFETY INSTALLATION

Sicherheitssystem



Sicherheitssystem

Den Luftdurchlass in den Kanal einsetzen.

Den Luftdurchlass mit Schrauben befestigen.



ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN

Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.

Den Luftdurchlass mit Schrauben befestigen.

1= Flexibel



ANSCHLUSS AM BEWEGLICHEN KANAL MIT ANSCHLUSSKASTEN

Den Luftdurchlass in den Anschlusskasten PDZ1 / PDZ2 einsetzen.

Den Luftdurchlass mit Schrauben befestigen.

1= Flexibel



EINSTELLUNG

Es kann für jede Ausführung eine Jalousieklappe installiert werden.

Die Jalousieklappe mit Clips an den Luftdurchlass befestigen.


Text für Spezifikationen

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 4 VIE CON PARTE CENTRALE ASPORTABILE.
CARATTERISTICHE:
Diffusori multidirezionali a 4 vie con parte centrale asportabile.
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNA
MISURA: *** x *** mm.
