DIFUSIÓN

AQNA

CARACTERÍSTICAS:

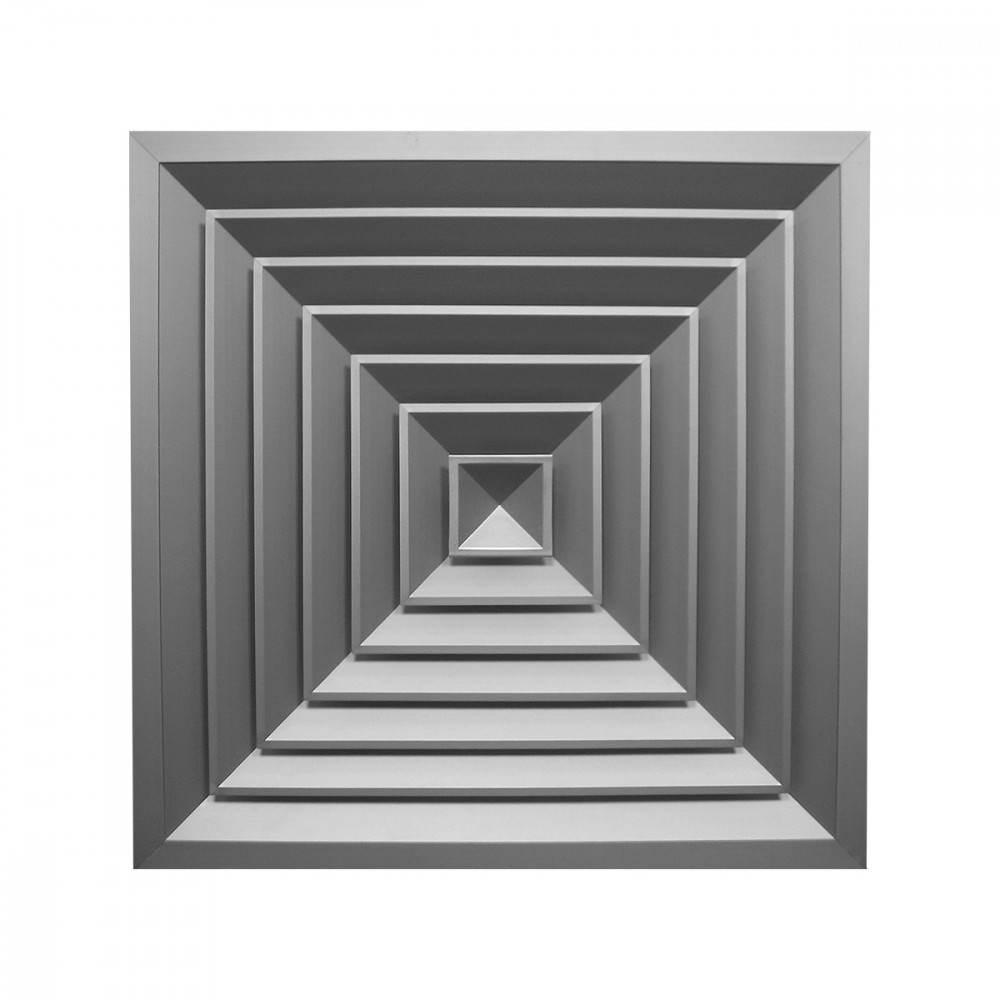

Difusores multidireccionales de 4 vías con parte central extraíble.

ESTRUCTURA:

Aluminio anodizado.

USO:

En techo, para impulsión y retorno. Altura de instalación: 2,5-3,1 m.

FIJACIÓN:

Fijación con tornillos ocultos colocados en el cuello del difusor

ACCESORIOS:

Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.

Dimensiones

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm

MEDIDAS

Acople plénum PDZ1 PDZ2
elección y dimensiones
AQNA

BxH mm

Ak [m2]

N. Vías

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

AQNA 150x150

0,0094

4

100

210

< 20

29

0,8

3,99

10

50

AQNA 225x225

0,0194

4

200

460

< 20

34

0,92

4,61

10

50

AQNA 300x300

0,0332

4

360

810

< 20

39

1,03

5,14

10

50

AQNA 375x375

0,0511

4

570

1270

< 20

42

1,12

5,6

10

50

AQNA 450x450

0,0729

4

830

1850

< 20

45

1,2

6,01

10

50

AQNA 600x600

0,1284

4

1510

3370

24

50

1,35

6,73

10

50

Accesorios y configuración

PDZ1

PDZ2

PDZI1

Plénum aislado externamente espesor 6 mm

PDZI2

Plénum aislado externamente espesor 6 mm
Instrucciones

SAFETY INSTALLATION

Sistema de siguridad

CONEXIÓN AL CONDUCTO CUADRADO

Colocar el difusor en el conducto. Fijar el difusor con tornillos.

CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM

Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible

CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM

Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible

CALIBRACIÓN

Posibilidad de instalar una compuerta en cualquier configuración. Fijar la compuerta en el difusor con clips.
Texto de las características

DIFUSOR MULTIDIRECCIÓN DE ALUMINIO DE 4 VÍAS CON PARTE CENTRAL EXTRAÍBLE.
CARACTERÍSTICAS:
Difusores multidirección de 4 vías con parte central extraíble.
CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,1 m.
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: AQNA
MEDIDA: *** x *** mm.
