AQNA
E = Misura foto
AQNA+SCN
MISURE

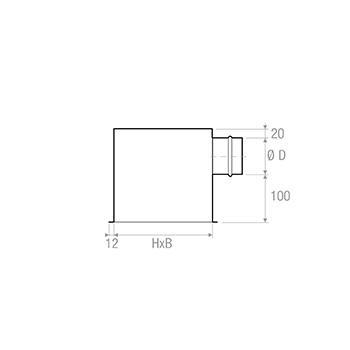

PDZ1
PDZ2
PDZI1
Plenum isolato esternamente spessore 6 mm
PDZI2
Plenum externally insulated thickness 6 mm
Prodotti
DIFFUSORI

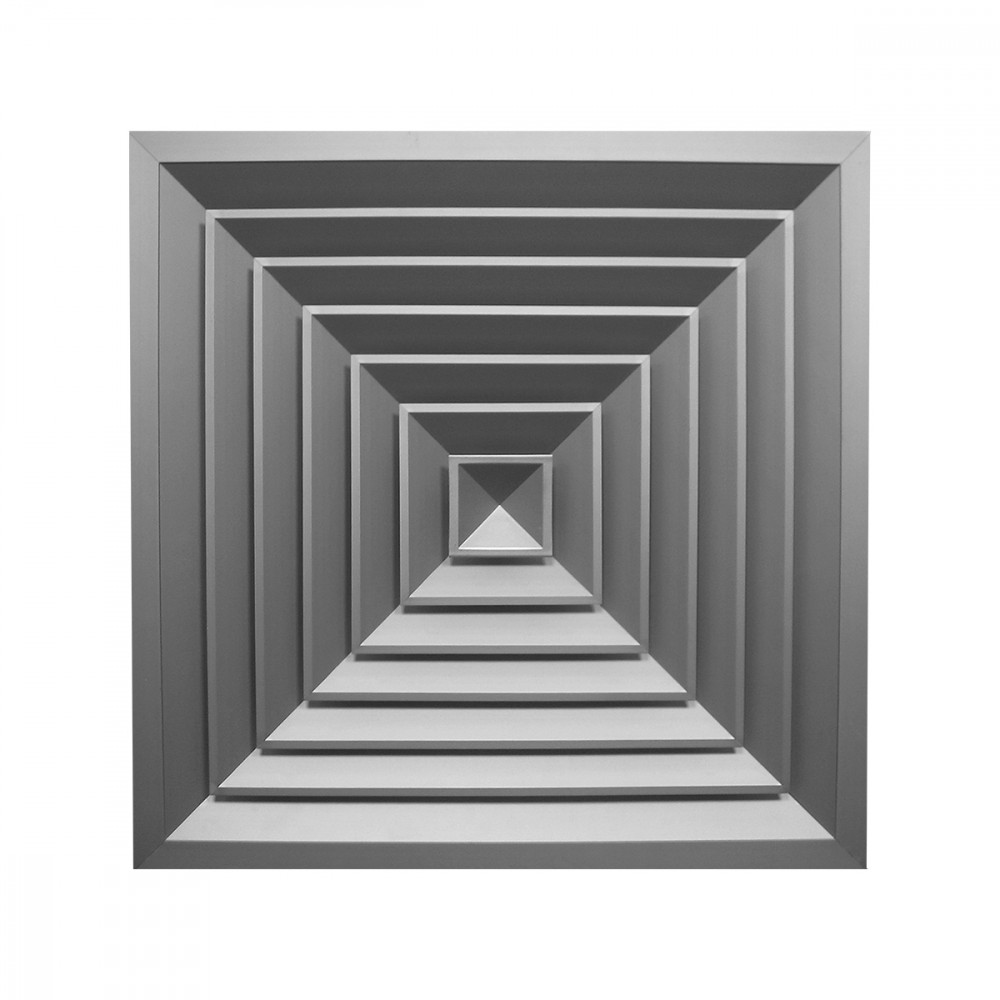

AQNA
CARATTERISTICHE:
Diffusori multidirezionali a 4 vie con parte centrale asportabile. COSTRUZIONE:
Alluminio anodizzato. IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 – 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

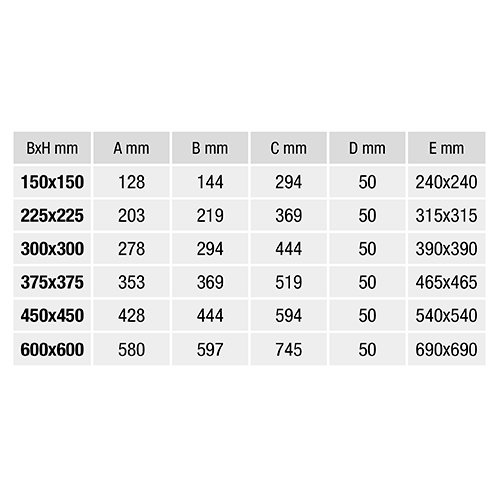

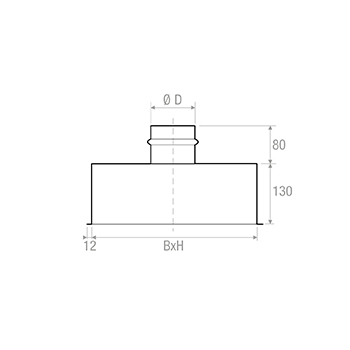

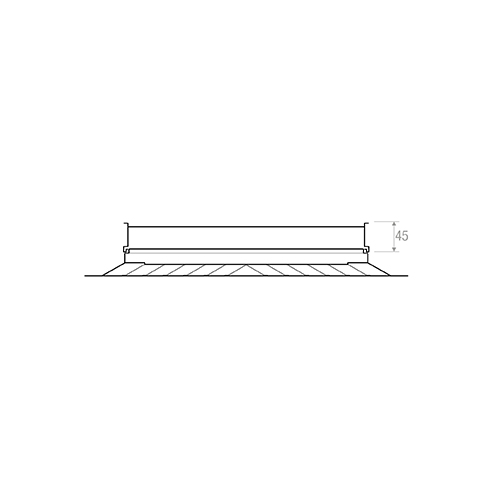

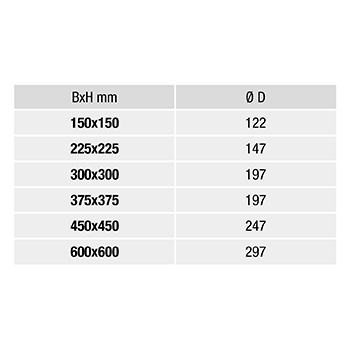

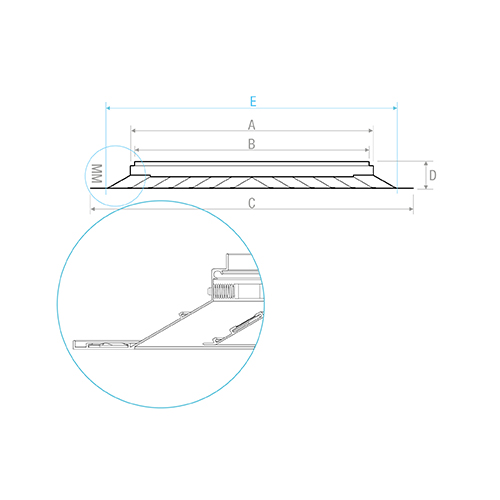

Dimensioni
E = Misura foto
Scelta e dimensionamento
|
BxH mm |
Ak [m2] |
N. vie |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
|||
|
AQNA 150x150 |
0,0094 |
4 |
100 |
210 |
< 20 |
29 |
0,8 |
3,99 |
10 |
50 |
|
AQNA 225x225 |
0,0194 |
4 |
200 |
460 |
< 20 |
34 |
0,92 |
4,61 |
10 |
50 |
|
AQNA 300x300 |
0,0332 |
4 |
360 |
810 |
< 20 |
39 |
1,03 |
5,14 |
10 |
50 |
|
AQNA 375x375 |
0,0511 |
4 |
570 |
1270 |
< 20 |
42 |
1,12 |
5,6 |
10 |
50 |
|
AQNA 450x450 |
0,0729 |
4 |
830 |
1850 |
< 20 |
45 |
1,2 |
6,01 |
10 |
50 |
|
AQNA 600x600 |
0,1284 |
4 |
1510 |
3370 |
24 |
50 |
1,35 |
6,73 |
10 |
50 |
Accessori e configurazioni

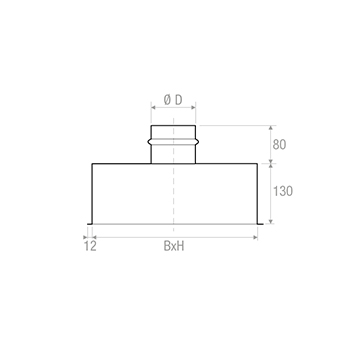

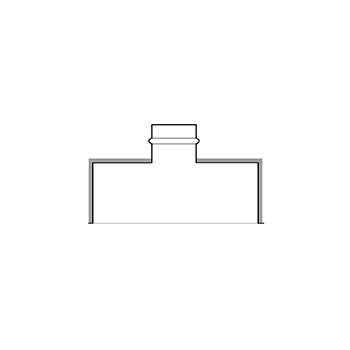

PDZ1

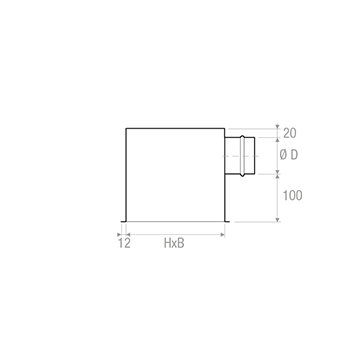

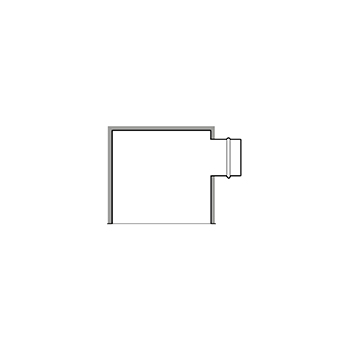

PDZ2

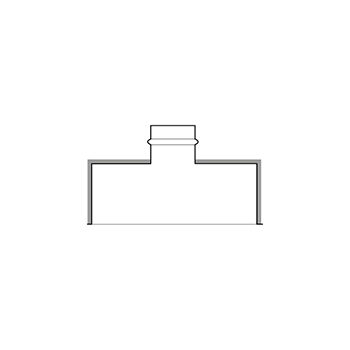

PDZI1
Plenum isolato esternamente spessore 6 mm

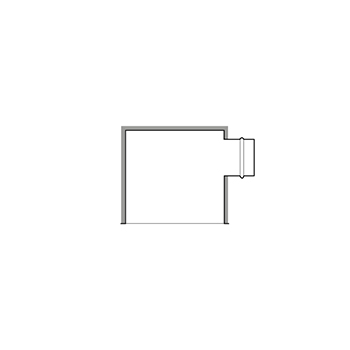

PDZI2
Plenum isolato esternamente spessore 6 mm
Istruzioni

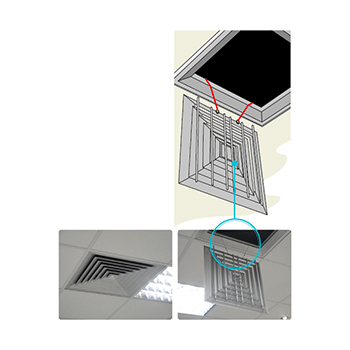

SAFETY INSTALLATION
Sistema di sicurezza

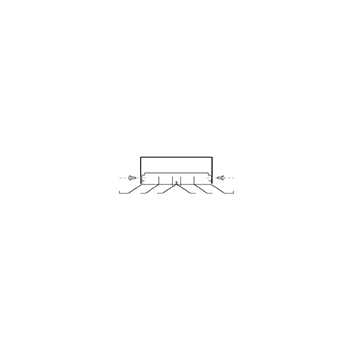

RACCORDO SUL CANALE QUADRATO
Inscatolare il diffusore nel canale.
Fissare il diffusore con viti.

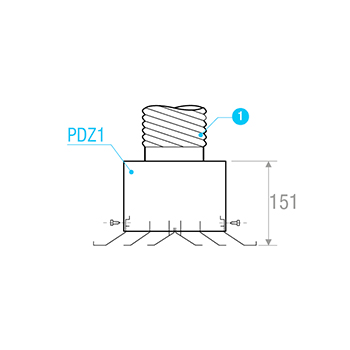

RACCORDO SUL CANALE FLESSIBILE CON PLENUM
Inscatolare il diffusore nel plenum PDZ1/PDZ2
Fissare il diffusore con viti.
1= Flessibile

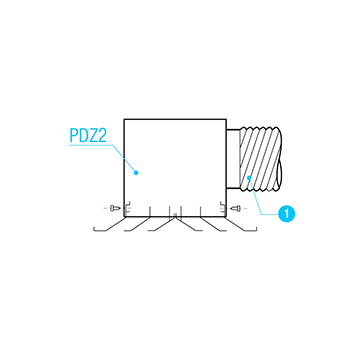

RACCORDO SUL CANALE FLESSIBILE CON PLENUM
Inscatolare il diffusore nel plenum PDZ1/PDZ2
Fissare il diffusore con viti.
1= Flessibile

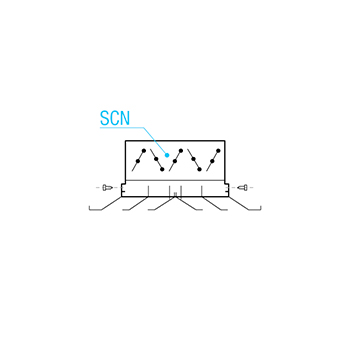

TARATURA
Possibilità di installare una serranda in ogni configurazione.
Fissare con clips la serranda sul diffusore.
Testo per capitolato
DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 4 VIE CON PARTE CENTRALE ASPORTABILE.
CARATTERISTICHE:
Diffusori multidirezionali a 4 vie con parte centrale asportabile.
COSTRUZIONE:
Alluminio anodizzato.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore
ACCESSORI:
• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
MODELLO: AQNA
MISURA: *** x *** mm.
