AQC

CARACTERISTICI:

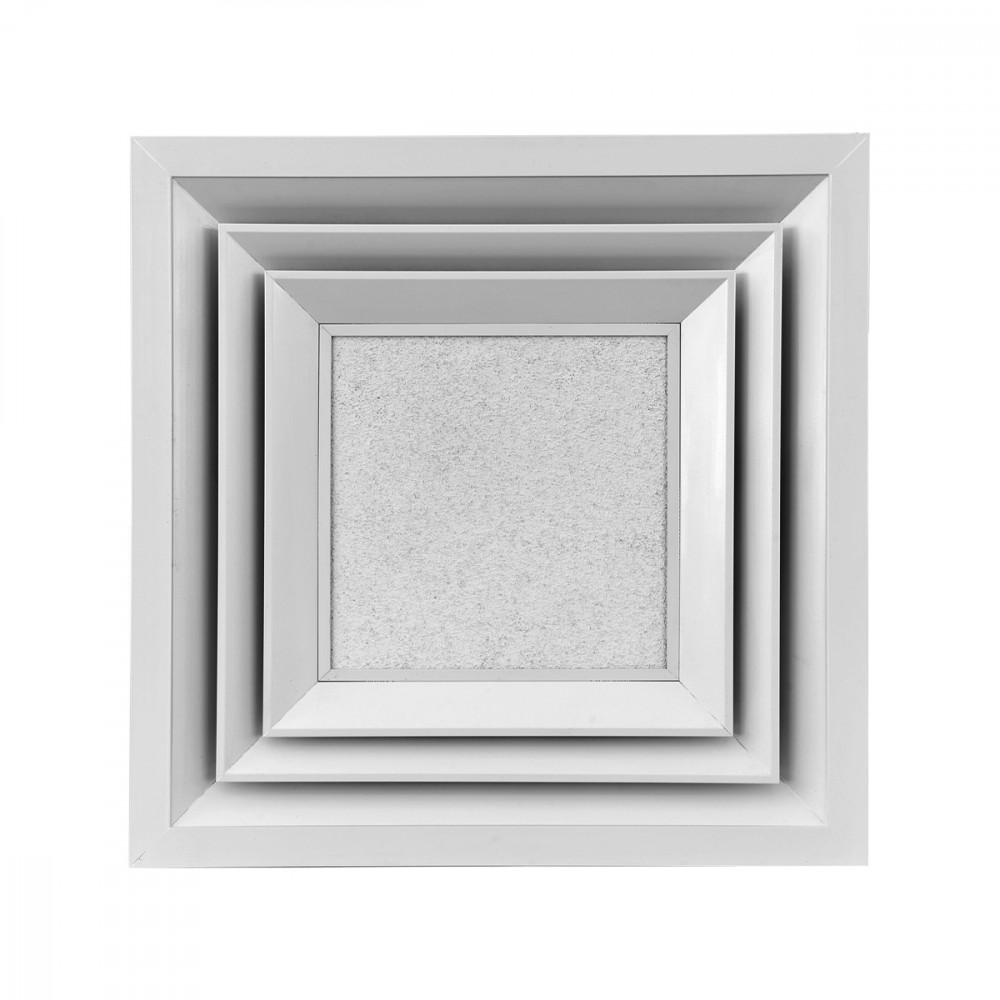

Difuzor multidirecțional cu 4 căi, cu miez central compatibil cu plafoanele false.

CONSTRUCȚIE:

Aluminiu vopsit RAL 9010.

UTILIZARE:

Pentru instalare in plafoane false modulare. Înălțime montaj: 2,5-3,1m.

MONTAJ:

Fixare in plafon fals.

Dimensiuni

AQC

1=Plasterboard panel
2= Detail support plasterboard.
NOTĂ: Partea centrală nu este livrată.

PDZ1

PDZ2

Selecție și dimensionare

AQC

Mod.	Ak [m2]	N. direcții	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	N. direcții	min	max	min	max	min	max	min	max
AQC 1F	0,0438	4	410	920	< 20	43	1,26	6,29	10	50
AQC 2F	0,0542	4	540	1200	< 20	41	1,22	6,1	10	50
AQC 3F	0,0631	4	650	1460	< 20	39	1,19	5,97	10	50
AQC 4F	0,0698	4	740	1660	< 20	38	1,18	5,88	10	50

Textul specificațiilor

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO RAL 9010 A 4 VIE CON PARTE CENTRALE COORDINATA

COSTRUZIONE:
Alluminio verniciato RAL 9010
IMPIEGO:
A controsoffitto modulare. Altezza di installazione: 2,5 - 3,1 m
FISSAGGIO:
Fissaggio a controsoffitto.
MODELLO: AQC
MISURA: *** x *** mm.
