Produse » DIFUZOARE » AQ

Produse

DIFUZOARE

AQ

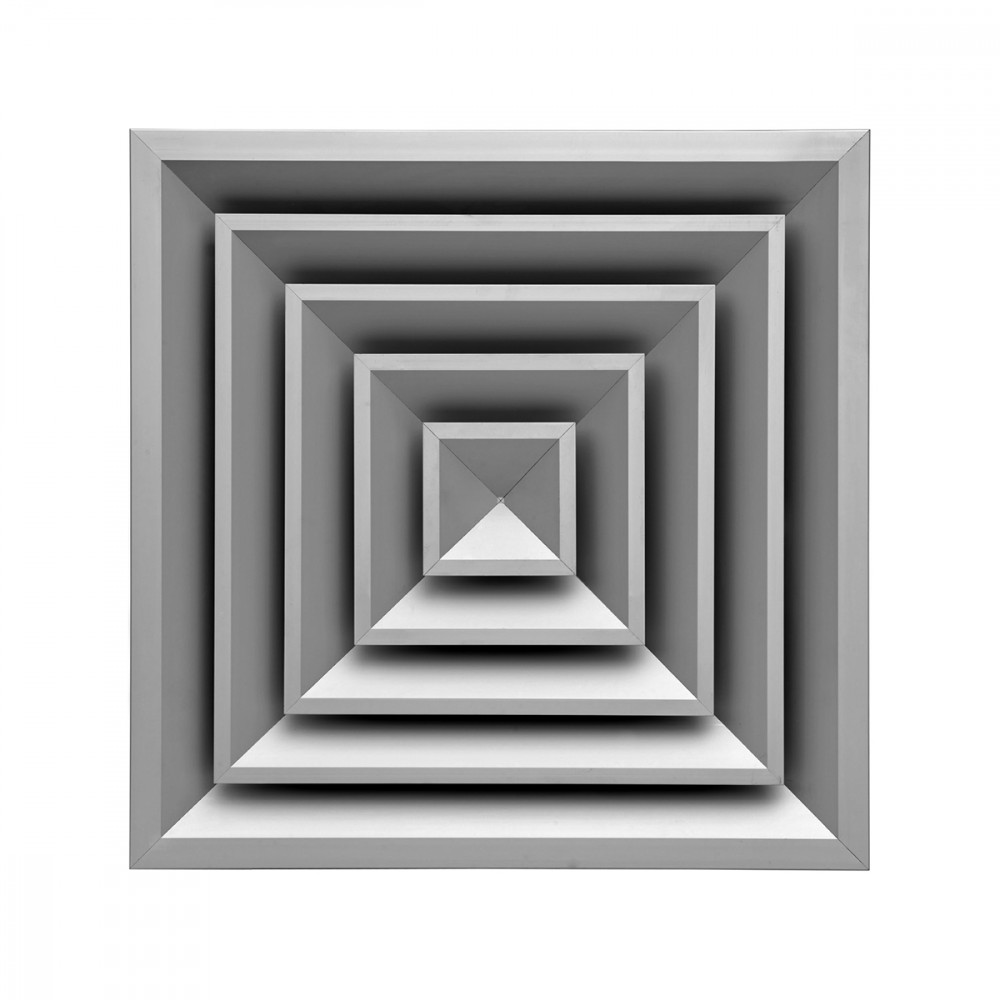

CARACTERISTICI:

Difuzor cu refulare pe mai multe direcții, 1, 2, 3, sau 4 căi, cu miez detașabil.

CONSTRUCȚIE:

Aluminiu anodizat.

UTILIZARE:

Pentru instalare în plafon, pentru introducere și evacuare. Înălțime montaj: 2,5-3,2 m.

MONTAJ:

Fixare prin șuruburi pe gâtul difuzorului.

ACCESORII:

Plenum din oțel galvanizat, standard sau izolat termic, cu sau fără placă perforată.
Registru de reglaj executat din oțel galvanizat cu lamele opuse.

Dimensiuni

AQ

AQ+SC

Selecție și dimensionare

AQ

Mod.	Ak* [m2]		Q [m3/h]		LWA [dB(A)]		X(0,25)** [m]		Dpt [Pa]
Mod.	min	max	min	max	min	max	min	max	min	max
AQ 150x150	0,0080	0,0099	130	290	35	53	1,7	3,4	10	50
AQ 225x225	0,0179	0,0214	290	620	35	53	2,5	5	10	50
AQ 300x300	0,0317	0,0379	510	1100	35	53	3,2	6,6	10	50
AQ 375x375	0,0494	0,0592	790	1700	35	53	4	8,3	10	50
AQ 450x450	0,0711	0,0853	1140	2450	35	53	4,8	10	10	50
AQ 525x525	0,0967	0,1161	1550	3320	35	53	5,6	11,6	10	50
AQ 600x600	0,1262	0,1517	2020	4340	35	53	6,4	13,4	10	50
AQ 225x150	0,0120	0,0145	200	420	35	53	2,5	5,2	10	50
AQ 300x150	0,0160	0,0191	260	560	35	53	2,8	5,8	10	50
AQ 375x150	0,0199	0,0237	320	690	35	53	3,1	6,4	10	50
AQ 300x225	0,0238	0,0284	380	830	35	53	3,3	6,9	10	50
AQ 375x225	0,0297	0,0355	480	1030	35	53	3,6	7,6	10	50
AQ 450x225	0,0356	0,0426	570	1230	35	53	3,9	8,3	10	50
AQ 525x225	0,0416	0,0498	670	1430	35	53	4,2	8,8	10	50
AQ 375x300	0,0396	0,0474	640	1370	35	53	4,1	8,7	10	50
AQ 450x300	0,0475	0,0569	760	1640	35	53	4,4	9,4	10	50
AQ 525x300	0,0553	0,0663	890	1910	35	53	4,7	10	10	50
AQ 600x300	0,0632	0,0758	1010	2180	35	53	5	10,6	10	50
AQ 450x375	0,0593	0,0711	950	2040	35	53	4,9	10,3	10	50
AQ 600x375	0,0790	0,0948	1270	2720	35	53	5,5	11,7	10	50
AQ 600x450	0,0947	0,1137	1520	3260	35	53	6	12,7	10	50

* Funcție de tipul și numărul de direcții ale difuzorului AQ. ** Valoare indicativă pentru modelul cu 4 direcții.

Accesorii și configurații

PDZ1

PDZ2

PDZI1

Plenum izolat la exterior, grosime 6 mm

PDZI2

Plenum izolat la exterior, grosime 6 mm

AQ1

AQ2

AQ3

AQ4

AQ5

AQ6

AQ7

AQ8

AQ9

AQ10

AQ11

AQ12

AQ13

Instrucțiuni

CONEXIUNE LA TUBULATURĂ PATRATĂ

Inserați difuzorul în tubulatură.
Fixați difuzorul cu șuruburi.

CONEXIUNE LA FLEXIBIL PRIN PLENUM

nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL

CONEXIUNE LA FLEXIBIL PRIN PLENUM

nserați difuzorul in plenum PDZ1 / PDZ2.
Fixați difuzorul cu șuruburi.
1= FLEXIBIL

REGISTRU

Este posibilă instalarea registrului în orice configurație.
Fixați registrul de difuzor prin clipsurile de pe acesta.

Textul specificațiilor

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 1, 2, 3 E 4 VIE CON PARTE CENTRALE ASPORTABILE

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,2 m.

FISSAGGIO:

Fissaggio a viti nascoste posizionate sul collo del diffusore.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

MODELLO: AQ

MISURA: *** x *** mm.

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 1, 2, 3 E 4 VIE CON PARTE CENTRALE ASPORTABILE

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,2 m.

FISSAGGIO:

Fissaggio a viti nascoste posizionate sul collo del diffusore.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

MODELLO: AQ

MISURA: *** x *** mm.
