AQ

CARATTERISTICHE:

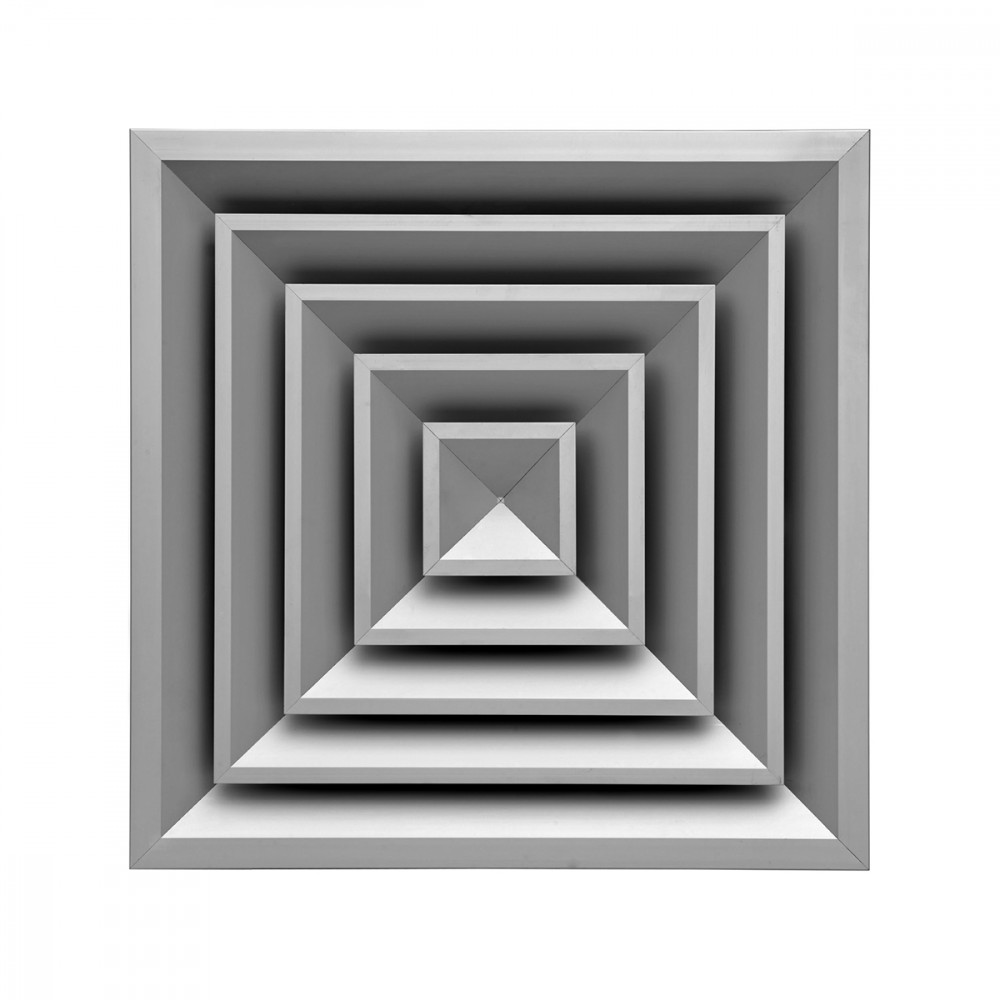

Diffusori multidirezionali a 1, 2, 3 e 4 vie con parte centrale asportabile.

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A soffitto, in mandata e ripresa.
Altezza di installazione: 2,5 - 3,2 m.

FISSAGGIO:

Fissaggio a viti nascoste posizionate sul collo del diffusore.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

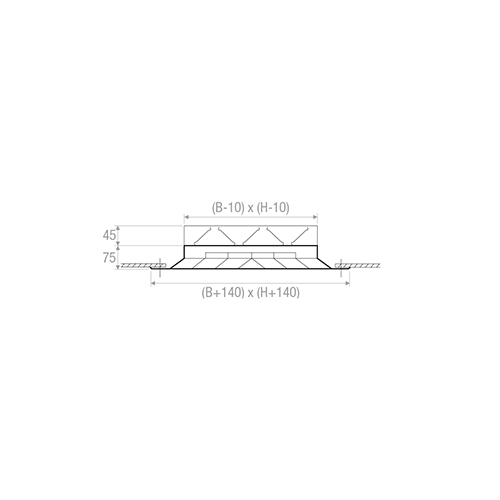

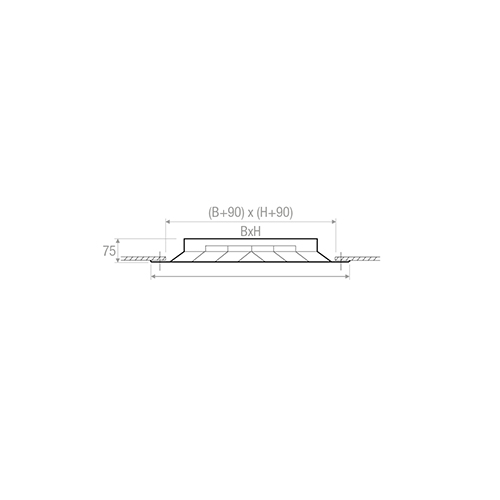

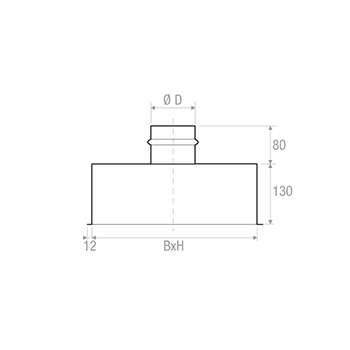

Dimensioni

AQ

AQ+SC

Scelta e dimensionamento

AQ

Mod.	Ak* [m2]		Q [m3/h]		LWA [dB(A)]		X(0,25)** [m]		Dpt [Pa]
Mod.	min	max	min	max	min	max	min	max	min	max
AQ 150x150	0,0080	0,0099	130	290	35	53	1,7	3,4	10	50
AQ 225x225	0,0179	0,0214	290	620	35	53	2,5	5	10	50
AQ 300x300	0,0317	0,0379	510	1100	35	53	3,2	6,6	10	50
AQ 375x375	0,0494	0,0592	790	1700	35	53	4	8,3	10	50
AQ 450x450	0,0711	0,0853	1140	2450	35	53	4,8	10	10	50
AQ 525x525	0,0967	0,1161	1550	3320	35	53	5,6	11,6	10	50
AQ 600x600	0,1262	0,1517	2020	4340	35	53	6,4	13,4	10	50
AQ 225x150	0,0120	0,0145	200	420	35	53	2,5	5,2	10	50
AQ 300x150	0,0160	0,0191	260	560	35	53	2,8	5,8	10	50
AQ 375x150	0,0199	0,0237	320	690	35	53	3,1	6,4	10	50
AQ 300x225	0,0238	0,0284	380	830	35	53	3,3	6,9	10	50
AQ 375x225	0,0297	0,0355	480	1030	35	53	3,6	7,6	10	50
AQ 450x225	0,0356	0,0426	570	1230	35	53	3,9	8,3	10	50
AQ 525x225	0,0416	0,0498	670	1430	35	53	4,2	8,8	10	50
AQ 375x300	0,0396	0,0474	640	1370	35	53	4,1	8,7	10	50
AQ 450x300	0,0475	0,0569	760	1640	35	53	4,4	9,4	10	50
AQ 525x300	0,0553	0,0663	890	1910	35	53	4,7	10	10	50
AQ 600x300	0,0632	0,0758	1010	2180	35	53	5	10,6	10	50
AQ 450x375	0,0593	0,0711	950	2040	35	53	4,9	10,3	10	50
AQ 600x375	0,0790	0,0948	1270	2720	35	53	5,5	11,7	10	50
AQ 600x450	0,0947	0,1137	1520	3260	35	53	6	12,7	10	50

* Dipendente dal tipo e numero di vie del diffusore AQ. ** Valore indicativo per il modello a 4 vie.

Accessori e configurazioni

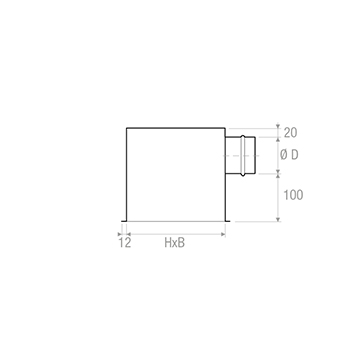

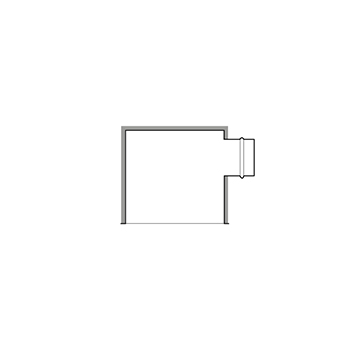

PDZ1

PDZ2

PDZI1

Plenum isolato esternamente spessore 6 mm

PDZI2

Plenum isolato esternamente spessore 6 mm

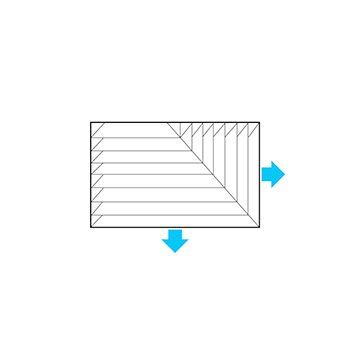

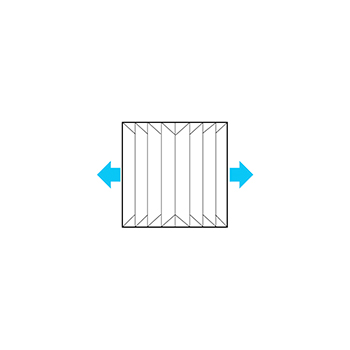

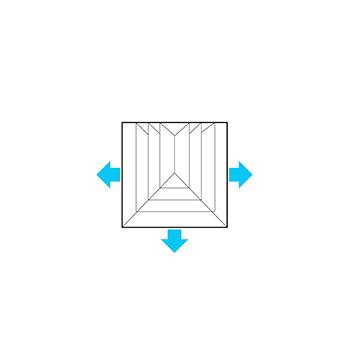

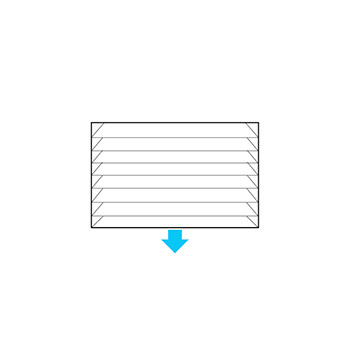

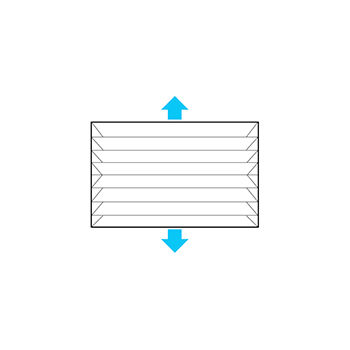

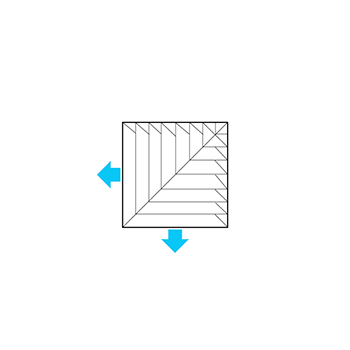

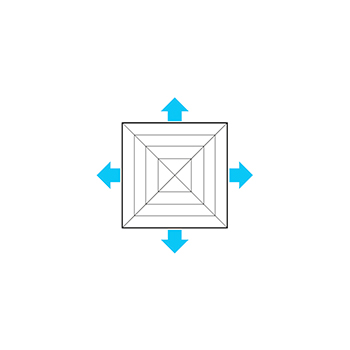

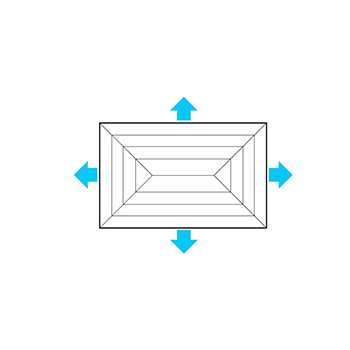

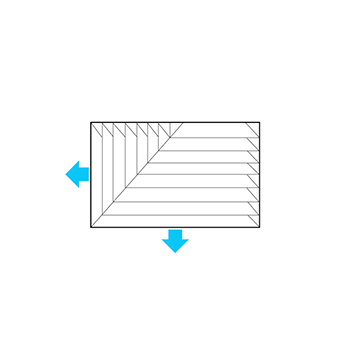

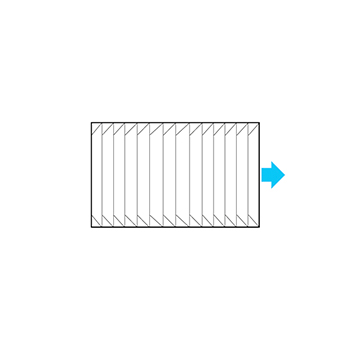

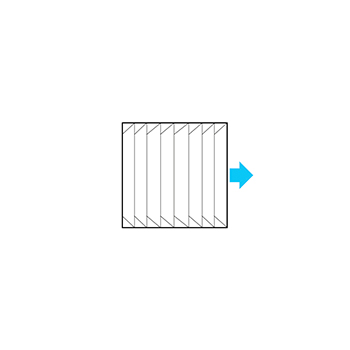

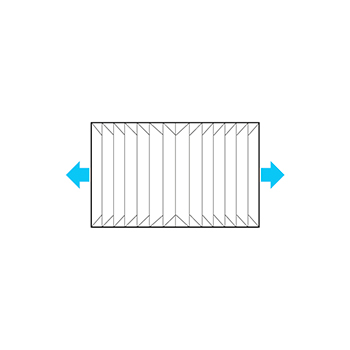

AQ1

AQ2

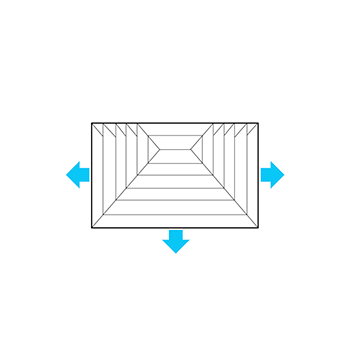

AQ3

AQ4

AQ5

AQ6

AQ7

AQ8

AQ9

AQ10

AQ11

AQ12

AQ13

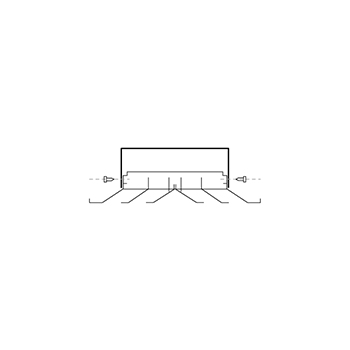

Istruzioni

RACCORDO SUL CANALE QUADRATO

Inscatolare il diffusore nel canale.

Fissare il diffusore con viti.

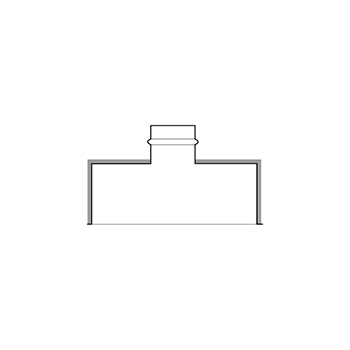

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

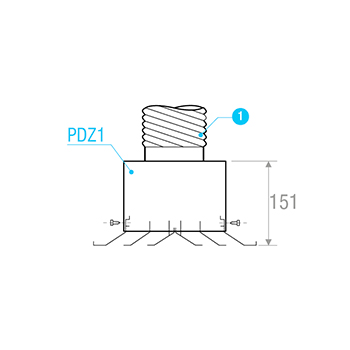

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

RACCORDO SUL CANALE FLESSIBILE CON PLENUM

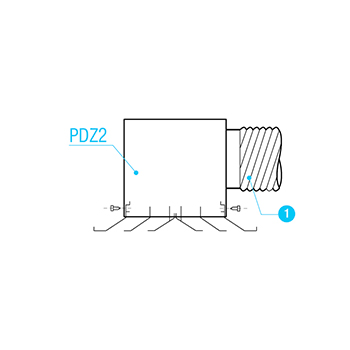

Inscatolare il diffusore nel plenum PDZ1/PDZ2

Fissare il diffusore con viti.

1= Flessibile

TARATURA

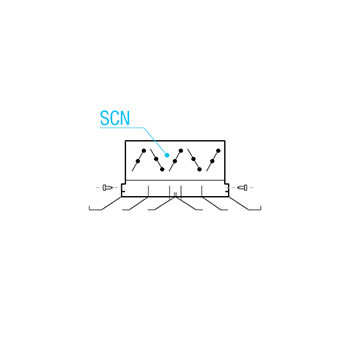

Possibilità di installare una serranda in ogni configurazione.

Fissare con clips la serranda sul diffusore.

Testo per capitolato

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 1, 2, 3 E 4 VIE CON PARTE CENTRALE ASPORTABILE

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,2 m.

FISSAGGIO:

Fissaggio a viti nascoste posizionate sul collo del diffusore.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

MODELLO: AQ

MISURA: *** x *** mm.

DIFFUSORE MULTIDIREZIONALE IN ALLUMINIO A 1, 2, 3 E 4 VIE CON PARTE CENTRALE ASPORTABILE

COSTRUZIONE:

Alluminio anodizzato.

IMPIEGO:

A soffitto, in mandata e ripresa. Altezza di installazione: 2,5 - 3,2 m.

FISSAGGIO:

Fissaggio a viti nascoste posizionate sul collo del diffusore.

ACCESSORI:

• Plenum in acciaio zincato standard o isolato, con o senza rete equalizzatrice.

• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.

MODELLO: AQ

MISURA: *** x *** mm.
