AQ
CARACTERÍSTICAS:

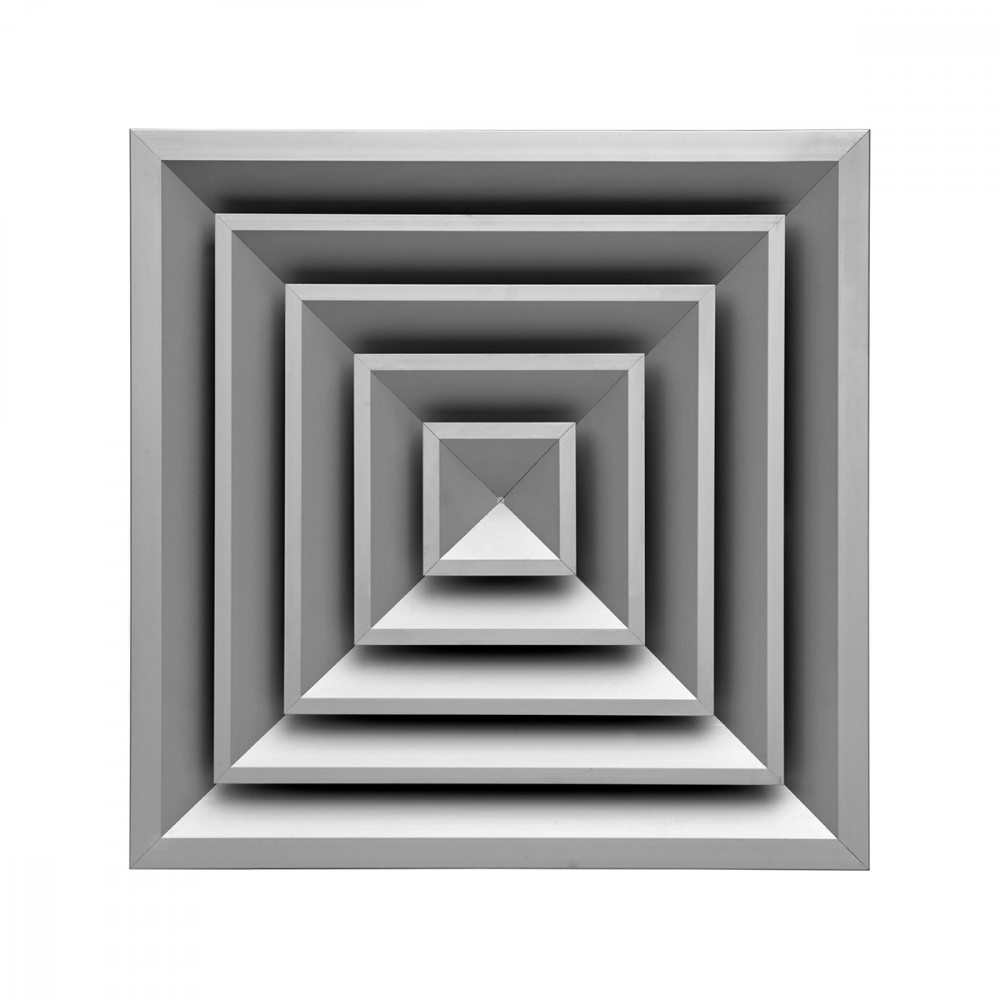

Difusores multidireccionales de 1, 2, 3 y 4 vías con parte central extraíble.
ESTRUCTURA:
Aluminio anodizado.
USO:
En techo, para impulsión y retorno.
Altura de instalación: 2,5-3,2 m.
FIJACIÓN:
Fijación con tornillos ocultos colocados en el cuello del difusor.
ACCESORIOS:
Plénum de acero galvanizado estándar o aislado, con o sin chapa ecualizadora.
Compuerta de calibración de acero galvanizado con lamas de movimiento opuesto.
Dimensiones
elección y dimensiones
|
Mod. |
Ak* [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25)** [m] |
Dpt [Pa] |
|||||
|
min |
max |
min |
max |
min |
max |
min |
max |
min |
max |
|
|
AQ 150x150 |
0,0080 |
0,0099 |
130 |
290 |
35 |
53 |
1,7 |
3,4 |
10 |
50 |
|
AQ 225x225 |
0,0179 |
0,0214 |
290 |
620 |
35 |
53 |
2,5 |
5 |
10 |
50 |
|
AQ 300x300 |
0,0317 |
0,0379 |
510 |
1100 |
35 |
53 |
3,2 |
6,6 |
10 |
50 |
|
AQ 375x375 |
0,0494 |
0,0592 |
790 |
1700 |
35 |
53 |
4 |
8,3 |
10 |
50 |
|
AQ 450x450 |
0,0711 |
0,0853 |
1140 |
2450 |
35 |
53 |
4,8 |
10 |
10 |
50 |
|
AQ 525x525 |
0,0967 |
0,1161 |
1550 |
3320 |
35 |
53 |
5,6 |
11,6 |
10 |
50 |
|
AQ 600x600 |
0,1262 |
0,1517 |
2020 |
4340 |
35 |
53 |
6,4 |
13,4 |
10 |
50 |
|
AQ 225x150 |
0,0120 |
0,0145 |
200 |
420 |
35 |
53 |
2,5 |
5,2 |
10 |
50 |
|
AQ 300x150 |
0,0160 |
0,0191 |
260 |
560 |
35 |
53 |
2,8 |
5,8 |
10 |
50 |
|
AQ 375x150 |
0,0199 |
0,0237 |
320 |
690 |
35 |
53 |
3,1 |
6,4 |
10 |
50 |
|
AQ 300x225 |
0,0238 |
0,0284 |
380 |
830 |
35 |
53 |
3,3 |
6,9 |
10 |
50 |
|
AQ 375x225 |
0,0297 |
0,0355 |
480 |
1030 |
35 |
53 |
3,6 |
7,6 |
10 |
50 |
|
AQ 450x225 |
0,0356 |
0,0426 |
570 |
1230 |
35 |
53 |
3,9 |
8,3 |
10 |
50 |
|
AQ 525x225 |
0,0416 |
0,0498 |
670 |
1430 |
35 |
53 |
4,2 |
8,8 |
10 |
50 |
|
AQ 375x300 |
0,0396 |
0,0474 |
640 |
1370 |
35 |
53 |
4,1 |
8,7 |
10 |
50 |
|
AQ 450x300 |
0,0475 |
0,0569 |
760 |
1640 |
35 |
53 |
4,4 |
9,4 |
10 |
50 |
|
AQ 525x300 |
0,0553 |
0,0663 |
890 |
1910 |
35 |
53 |
4,7 |
10 |
10 |
50 |
|
AQ 600x300 |
0,0632 |
0,0758 |
1010 |
2180 |
35 |
53 |
5 |
10,6 |
10 |
50 |
|
AQ 450x375 |
0,0593 |
0,0711 |
950 |
2040 |
35 |
53 |
4,9 |
10,3 |
10 |
50 |
|
AQ 600x375 |
0,0790 |
0,0948 |
1270 |
2720 |
35 |
53 |
5,5 |
11,7 |
10 |
50 |
|
AQ 600x450 |
0,0947 |
0,1137 |
1520 |
3260 |
35 |
53 |
6 |
12,7 |
10 |
50 |
* Dependiente del tipo y número de vías del difusor AQ. ** Valor indicativo para el modelo de 4 vías.
Accesorios y configuración
PDZ1
PDZ2
PDZI1
Plénum aislado externamente espesor 6 mm
PDZI2
Plénum aislado externamente espesor 6 mm
AQ1
AQ2
AQ3
AQ4
AQ5
AQ6
AQ7
AQ8
AQ9
AQ10
AQ11
AQ12
AQ13
Instrucciones
CONEXIÓN AL CONDUCTO CUADRADO
Colocar el difusor en el conducto. Fijar el difusor con tornillos.
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CONEXIÓN AL CONDUCTO FLEXIBLE CON PLÉNUM
Colocar el difusor en el plénum PDZ1 / PDZ2. Fijar el difusor con tornillos. 1= Flexible
CALIBRACIÓN
Posibilidad de instalar una compuerta en cualquier configuración. Fijar la compuerta en el difusor con clips.Texto de las características
DIFUSOR MULTIDIRECCIÓN DE ALUMINIO DE 1,2,3 Y 4 VÍAS CON PARTE CENTRAL EXTRAÍBLE.
CONSTRUCCIÓN:
Aluminio galvanizado.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,5 - 3,2 m.
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor.
ACCESORIOS:
• Cámara de acero galvanizado estándar o aislado, con o sin red ecualizadora.
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
MODELO: AQ
MEDIDA: *** x *** mm.
