Prodotti

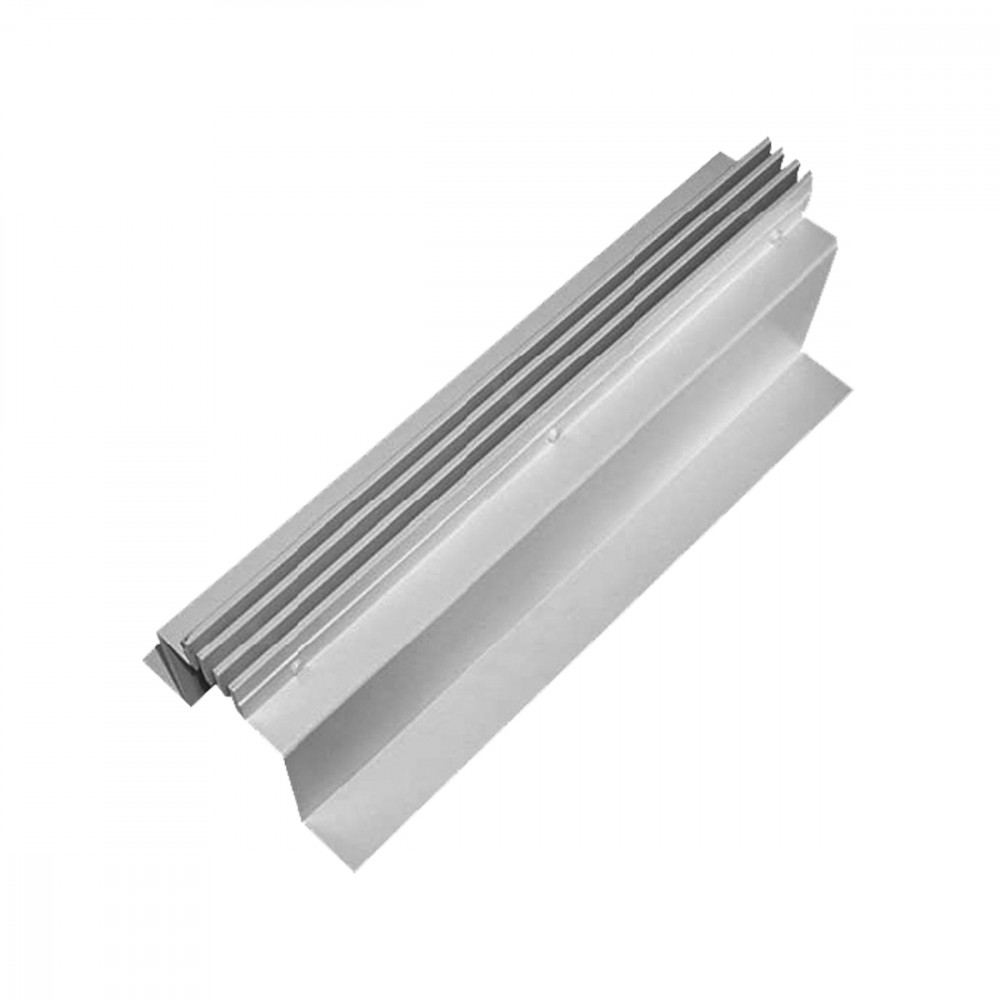

GRIGLIE
GRPW
CARATTERISTICHE:
Diffusore a feritoie per pavimento. COSTRUZIONE:
Alluminio. IMPIEGO:
A pavimento, in piscine e in ambienti con grandi superfici vetrate o facciate continue, in mandata.
Sono utilizzati per prevenire fenomeni di condensazione nelle stagioni calde. FISSAGGIO:
• Fissaggio con viti. ACCESSORI:
• Su richiesta. Dimensioni
1 feritoia
2 feritoie
3 feritoie
4 feritoie
5 feritoie
6 feritoie
Scelta e dimensionamento
|
Mod. |
Ak [m2] |
Q [m3/h] |
LWA [dB(A)] |
X(0,25) [m] |
Dpt [Pa] |
||||
|
min |
max |
min |
max |
min |
max |
min |
max |
||
|
GRPW1 |
0,0063 |
60 |
110 |
21 |
36 |
1 |
2,3 |
5 |
20 |
|
GRPW2 |
0,0117 |
100 |
210 |
21 |
39 |
1,5 |
3,7 |
5 |
20 |
|
GRPW3 |
0,0172 |
150 |
310 |
24 |
41 |
2,1 |
4,8 |
5 |
20 |
|
GRPW4 |
0,0234 |
210 |
420 |
26 |
43 |
2,7 |
5,7 |
5 |
20 |
|
GRPW5 |
0,0293 |
260 |
520 |
27 |
44 |
3,1 |
6,4 |
5 |
20 |
|
GRPW6 |
0,0358 |
320 |
640 |
28 |
45 |
3,5 |
7,2 |
5 |
20 |
Istruzioni

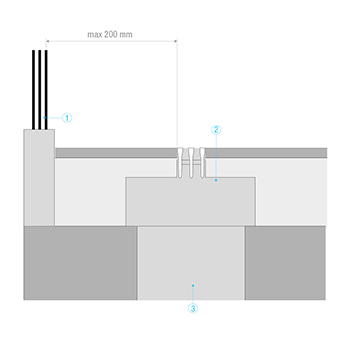

METODO DI INSTALLAZIONE
1= Vetro
2= GRPW
3= Canale di mandata dell'aria

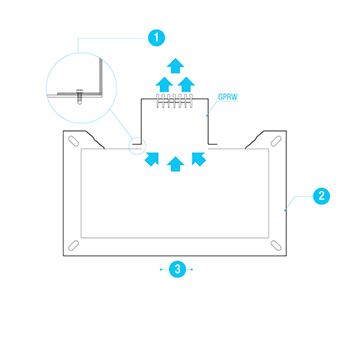

METODO DI INSTALLAZIONE
1= Particolare fissaggio diffusore al canale
2= Canale aria
3= Sezione
Testo per capitolato
DIFFUSORE A FERITOIE PER PAVIMENTO
COSTRUZIONE:
Alluminio.
IMPIEGO:
A pavimento, in piscine e in ambienti con grandi superfici vetrate o facciate continue, in mandata. Sono utilizzati per prevenire fenomeni di condensazione nelle stagioni calde.
FISSAGGIO:
Fissaggio con viti.
ACCESSORI:
• Su richiesta.
MODELLO: GRPW*/*** (Modello/Lunghezza mm)
