LÜFTUNGSGITTER

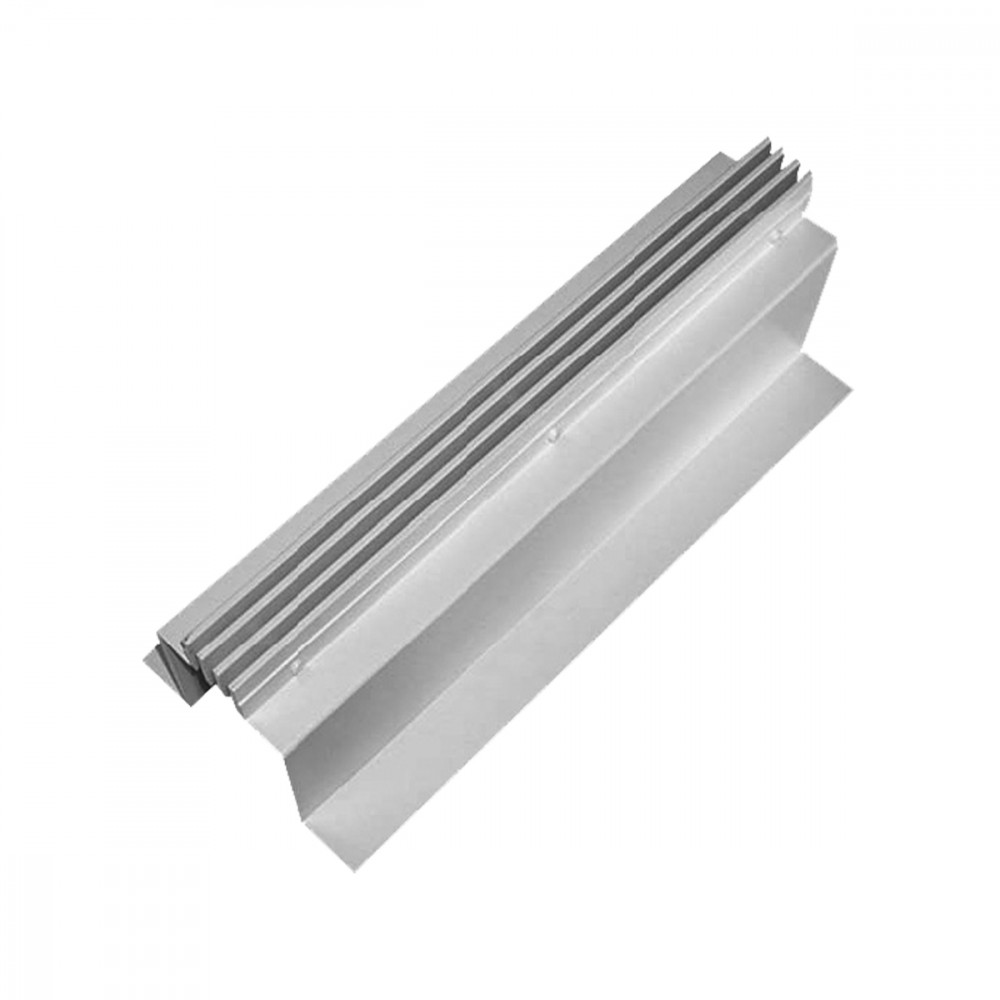

GRPW

MERKMALE:

Schlitzdurchlass für Böden.

AUSFÜHRUNG:

Aluminium

EINSATZBEREICH:

Am Boden, in Schwimmbädern und in Räumen mit großen Glasflächen, für Zuluft.
Diese werden eingesetzt, um Kondensatbildung während der wärmeren Jahreszeiten zu vermeiden.

BEFESTIGUNG:

Befestigung mit Schrauben.

ZUBEHÖR:

Auf Anfrage.

Abmessungen
Auswahl und Bemessung

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

GRPW1

0,0063

60

110

21

36

1

2,3

5

20

GRPW2

0,0117

100

210

21

39

1,5

3,7

5

20

GRPW3

0,0172

150

310

24

41

2,1

4,8

5

20

GRPW4

0,0234

210

420

26

43

2,7

5,7

5

20

GRPW5

0,0293

260

520

27

44

3,1

6,4

5

20

GRPW6

0,0358

320

640

28

45

3,5

7,2

5

20

Anweisungen

INSTALLATION

1= Glas 2= GRPW 3= Conducto de impulsión del aire

INSTALLATION

1= Detail befestigung luftdurchlass am kanal 2= Luftkanal 3= Abschnitt
Text für Spezifikationen

DIFFUSORE A FERITOIE PER PAVIMENTO

COSTRUZIONE:
Alluminio.
IMPIEGO:
A pavimento, in piscine e in ambienti con grandi superfici vetrate o facciate continue, in mandata. Sono utilizzati per prevenire fenomeni di condensazione nelle stagioni calde.
FISSAGGIO:
Fissaggio con viti.
ACCESSORI:
• Su richiesta.
MODELLO: GRPW*/*** (Modello/Lunghezza mm)
