GRPW

CARACTERÍSTICAS:

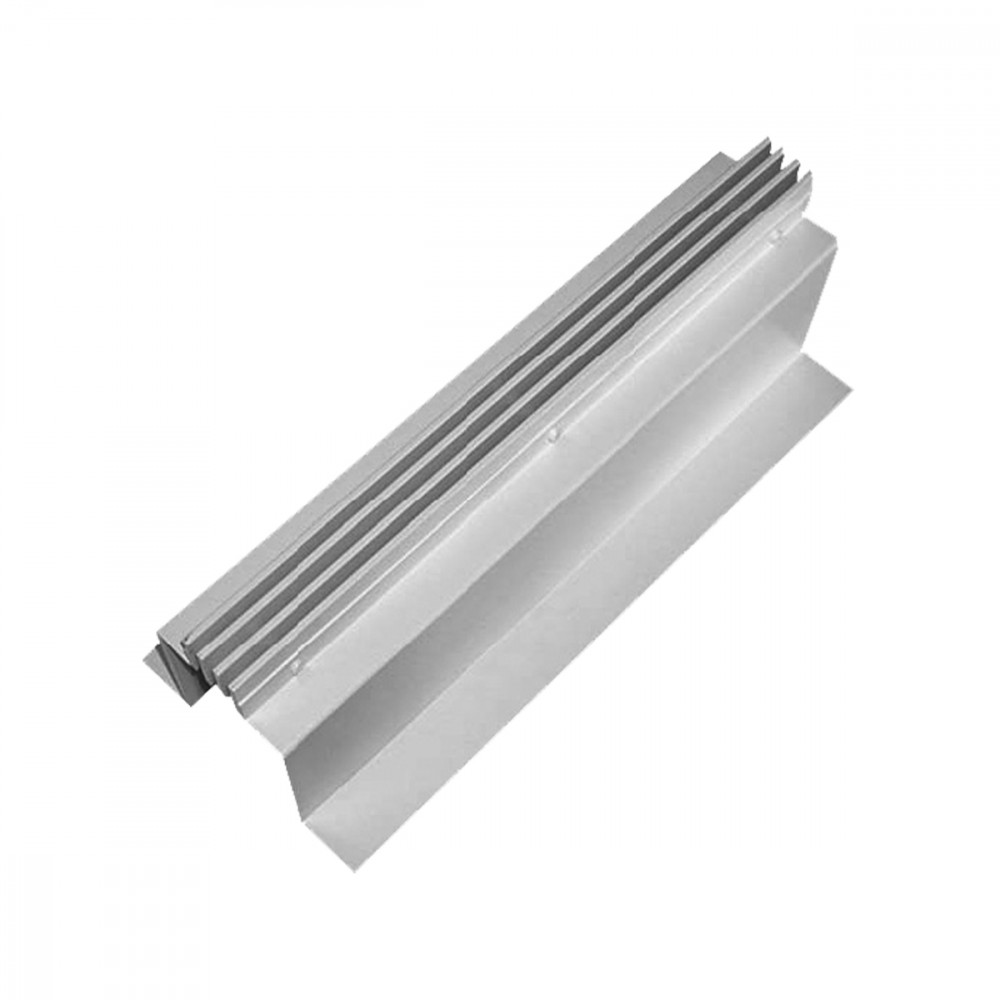

Difusor de ranuras para suelo.

ESTRUCTURA:

Aluminio.

USO:

En suelo, en piscinas y en ambientes con grandes superficies acristaladas o fachadas continuas, para impulsión.
Se utilizan para prevenir fenómenos de condensación en las estaciones calientes.

FIJACIÓN:

Fijación con tornillos.

ACCESORIOS:

A petición.

Dimensiones

GRPW1

1 ranura

GRPW2

2 ranuras

GRPW3

3 ranuras

GRPW4

4 ranuras

GRPW5

5 ranuras

GRPW6

6 ranuras

elección y dimensiones

GRPW

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
GRPW1	0,0063	60	110	21	36	1	2,3	5	20
GRPW2	0,0117	100	210	21	39	1,5	3,7	5	20
GRPW3	0,0172	150	310	24	41	2,1	4,8	5	20
GRPW4	0,0234	210	420	26	43	2,7	5,7	5	20
GRPW5	0,0293	260	520	27	44	3,1	6,4	5	20
GRPW6	0,0358	320	640	28	45	3,5	7,2	5	20

Instrucciones

MÉTODO DE INSTALACIÓN

1= Cristal 2= GRPW 3= Zuluftkanal

MÉTODO DE INSTALACIÓN

1= Detalle fijación difusor al conducto 2= Conducto de aire 3= Sección

Texto de las características

DIFUSOR CON RANURAS PARA SUELO

CONSTRUCCIÓN:
Aluminio.
EMPLEO:
En el suelo, en piscinas y en ambientes con grandes superficies vidriadas o fachada continuas, de envío. Se utilizan para prevenir fenómenos de condensación en las estaciones calientes.
FIJACIÓN:
Fijación con tornillos.
ACCESORIOS:
• Bajo pedido.
MODELO: GRPW*/*** (Modelo/Longitud mm)
