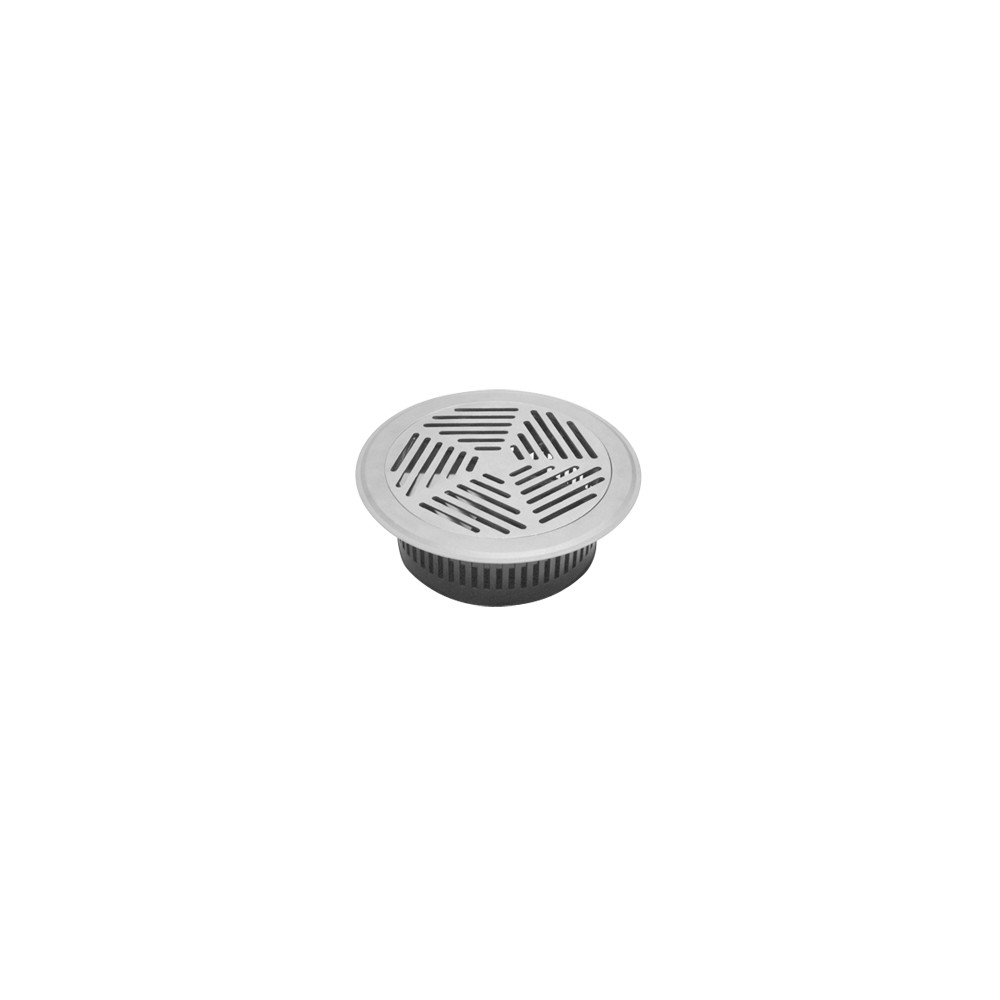

FTD

CARATTERISTICHE:

Diffusore a pavimento con effetto elicoidale.

COSTRUZIONE:

Alluminio pressofuso e sbavato. Cestello raccoglipolvere e elicoide di regolazione in acciaio zincato.

IMPIEGO:

Su pavimento galleggiante, in mandata.

FISSAGGIO:

Mediante piastra di fissaggio e viti per pavimenti spessi fino a 50 mm.

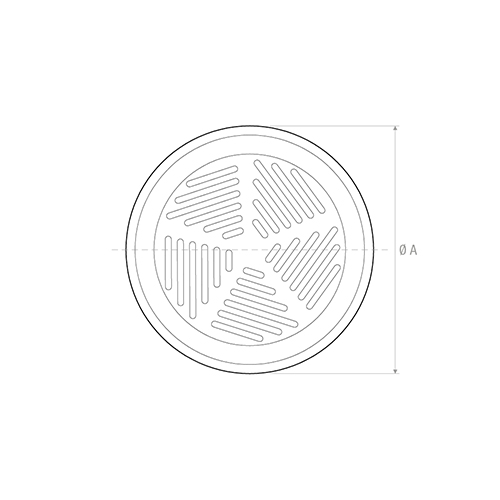

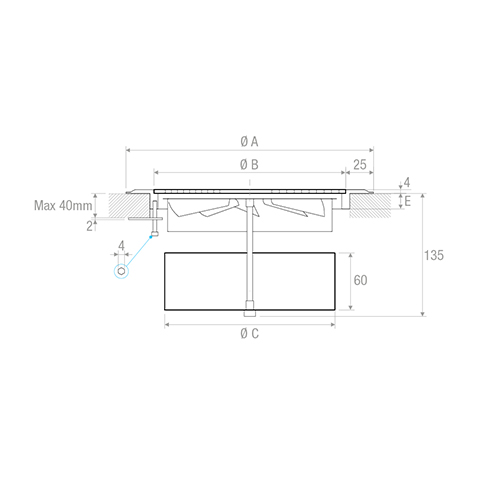

Dimensioni

FDT

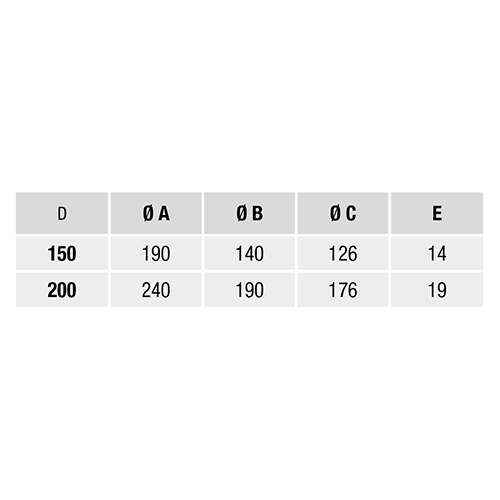

MISURE

D= Dimensioni

Scelta e dimensionamento

Modello - Mode / Modèle Modell / Modelo	A_k [m²]	Q [m³/h]		L_WA [dB(A)]		X_(0,25) [m]		Dp_t [Pa]
Modello - Mode / Modèle Modell / Modelo	A_k [m²]	min	max	min	max	min	max	min	max
FTD150	0,00446	40	80	41	58	0,47	0,72	10	50
FTD200	0,01600	50	100	34	50	0,38	0,55	10	50

Testo per capitolato

DIFFUSORE A PAVIMENTO IN ALLUMINIO CON EFFETTO ELICOIDALE

COSTRUZIONE:
Alluminio pressofuso e sbavato. Cestello raccogli polvere e elicoide di regolazione in acciaio zincato
IMPIEGO:
Su pavimento galleggiante, in mandata.
FISSAGGIO:
Mediante piastra di fissaggio e viti per pavimenti spessi fino a 50 mm.
MODELLO: FTD * (Modello)

Download documentazione
