FTD

MERKMALE:

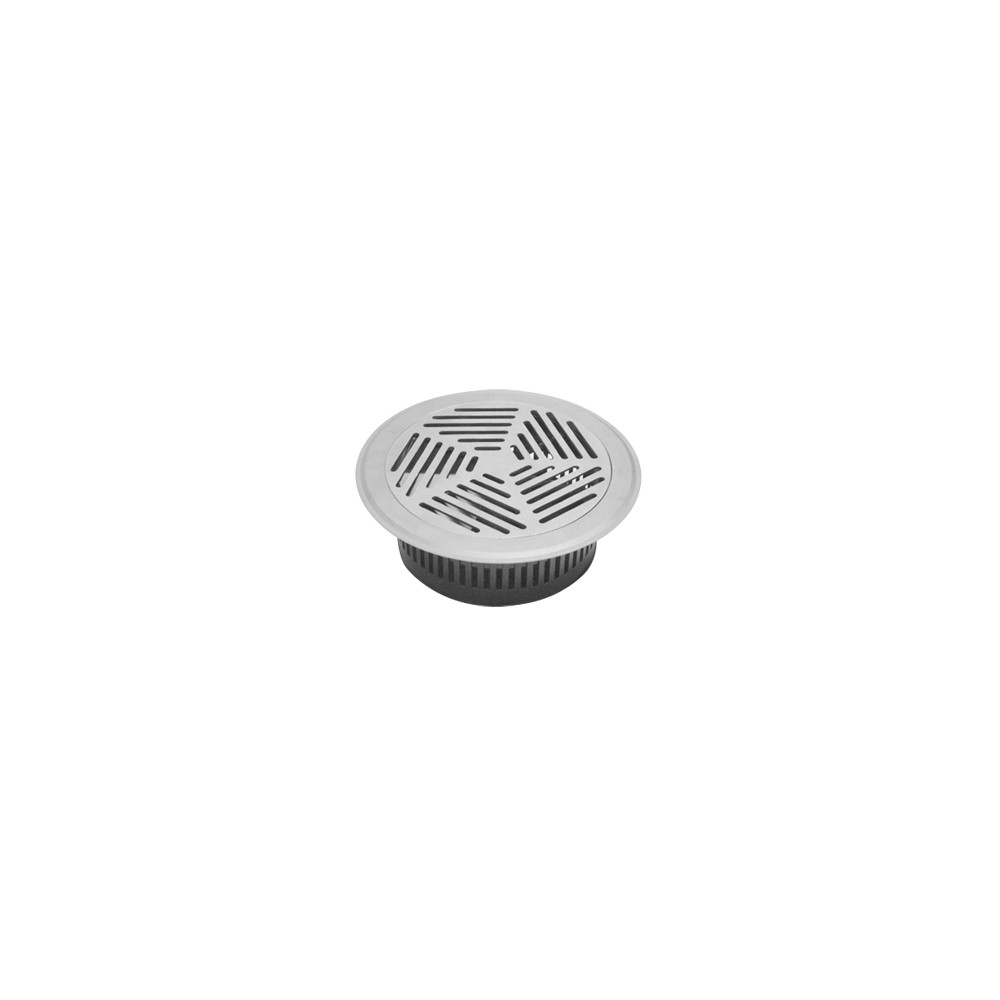

Bodenluftdurchlass mit Dralleffekt.

AUSFÜHRUNG:

Entgrateter Aluminiumdruckguss
Staubbehälter, einstellbarer Drall, aus verzinktem Stahl.

EINSATZBEREICH:

Am schwimmend verlegten Boden, für Zuluft.

BEFESTIGUNG:

Mit Befestigungsplatten und Bodenschrauben bis zu 50 mm.

Abmessungen

FDT

ABMESSUNGEN

D= Abmessungen

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
FTD150	0,00446	40	80	41	58	0,47	0,72	10	50
FTD200	0,01600	50	100	34	50	0,38	0,55	10	50

Text für Spezifikationen

DIFFUSORE A PAVIMENTO IN ALLUMINIO CON EFFETTO ELICOIDALE

COSTRUZIONE:
Alluminio pressofuso e sbavato. Cestello raccogli polvere e elicoide di regolazione in acciaio zincato
IMPIEGO:
Su pavimento galleggiante, in mandata.
FISSAGGIO:
Mediante piastra di fissaggio e viti per pavimenti spessi fino a 50 mm.
MODELLO: FTD * (Modello)
