FILTRAZIONE E SILENZIATORI

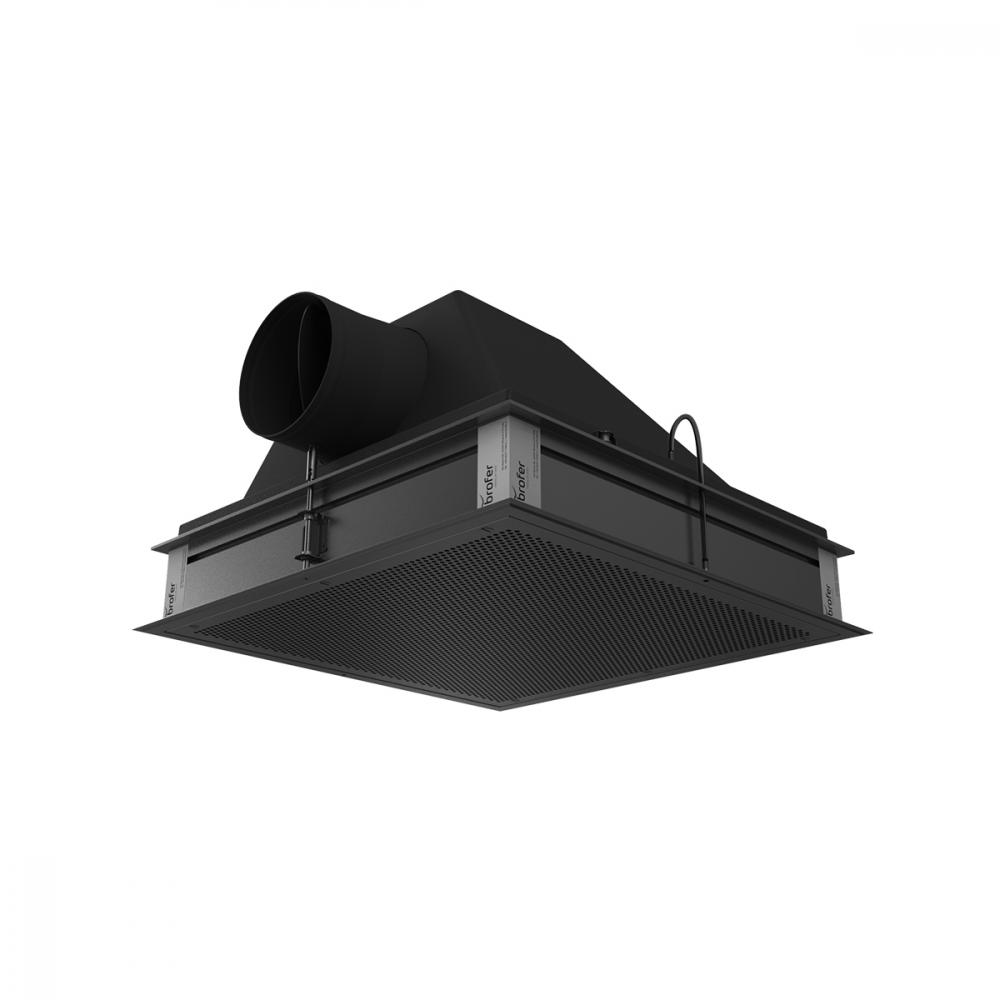

PFAN60

CARATTERISTICHE:
Plenum porta-filtro assoluto con distribuzione aria a flusso laminare compresa serranda di taratura escluso diffusore.
COSTRUZIONE:
Plenum realizzato con struttura mista il alluminio e ABS. Adatto per filtri efficienza H13 e H14 con speciale telaio in alluminio. Con tenuta di tipo liquido su alloggiamento filtro. Completo di sistema per la verifica della tenuta della guarnizione (DIN 1946-4).
IMPIEGO:
A soffitto in ambienti a contaminazione controllata.

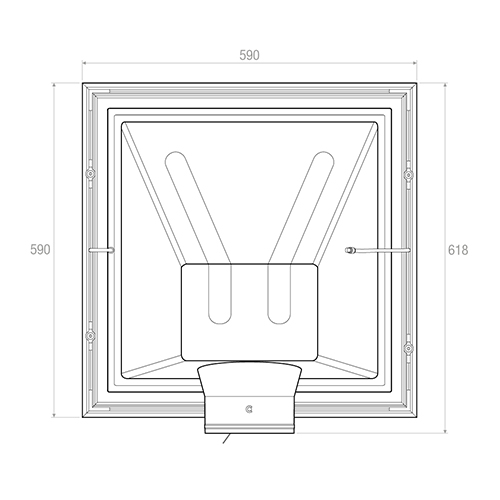

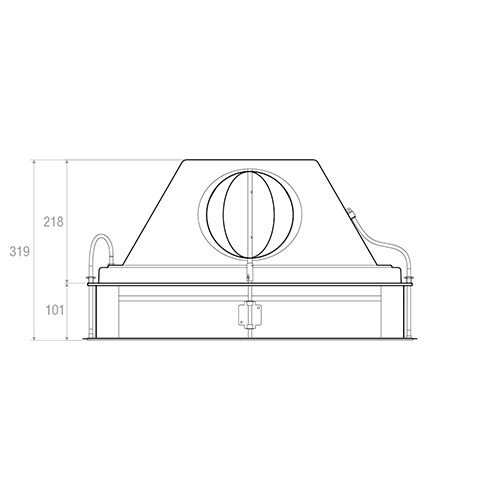

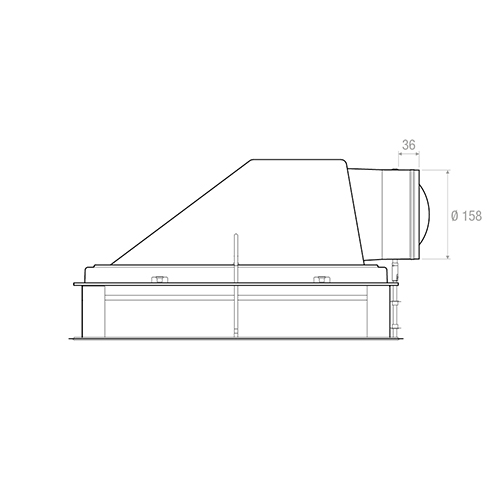

Dimensioni
Accessori e configurazioni

PFAN60

Cassonetto terminale HEPA

Filtro HEPA

Diffusore



PFAN60

BQE PFAN60 € 74,00

Altri diffusori a richiesta



PFAN60

BQF PFAN60 € 78,00

Altri diffusori a richiesta

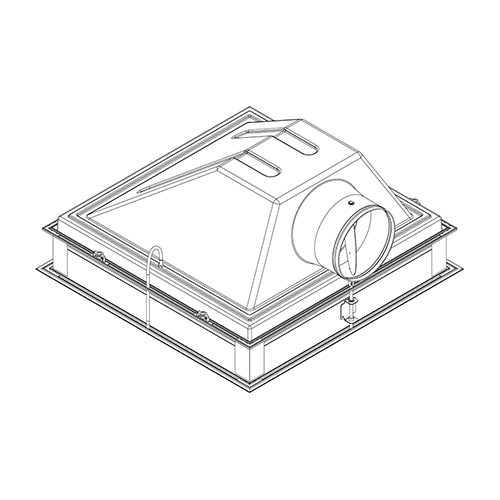

Istruzioni

PFAN60

1= Plenum box

2= Ugello per controllo a tenuta

3= Filtro

4= Sistema di spinta filtro

5= Presa per controllo tenuta

6= Diffusore

7= Sistema di fissaggio diffusore


Testo per capitolato

CASSONETTO TERMINALE PER FILTRI SEMI-ASSOLUTI ED ASSOLUTI, ADATTO PER INSTALLAZIONI SIA PER FLUSSI UNIDIREZIONALI SIA PER FLUSSI TURBOLENTI AD ALTA INDUZIONE.

COSTRUZIONE:
Costruzione mista realizzata da una struttura estrusa di alluminio anodizzato resa solidale ad un plenum in ABS completo di collare laterale per l’immissione dell’aria da trattare. I filtri che possono essere alloggiati hanno classificazione da E10 ad H14 secondo la norma EN 1822:2009. Particolarità del terminale è l’integrazione del sistema per il controllo della tenuta della guarnizione o del giunto fluido (DIN 1946-4) che permette una facile e veloce verifica del corretto montaggio dell’elemento filtrante. Il cassonetto è inoltre dotato di serranda di regolazione del flusso, azionabile dalla zona pulita dell’ambiente, e da una porta per la verifica della caduta di pressione e per il campionamento del tracciante di prova fotometrica.
IMPIEGO:
Installazione a controsoffitto sia in appoggio sia a sospensione. Applicazione in zone ed aree a contaminazione controllata, camere grigie, camere bianche, sale operatorie di classe ISO 7 (ISO 14644) e zone ancillari di blocchi
operatori.
PORTATA ARIA:
• 425 m3/h per flusso unidirezionale
• 700 per flusso ad alta induzione.
DIFFUSORI TIPO: (BQE PFAN60, BQF PFAN60)



Download documentazione
Richiesta informazioni
