PFAN60

CARACTERÍSTICAS:

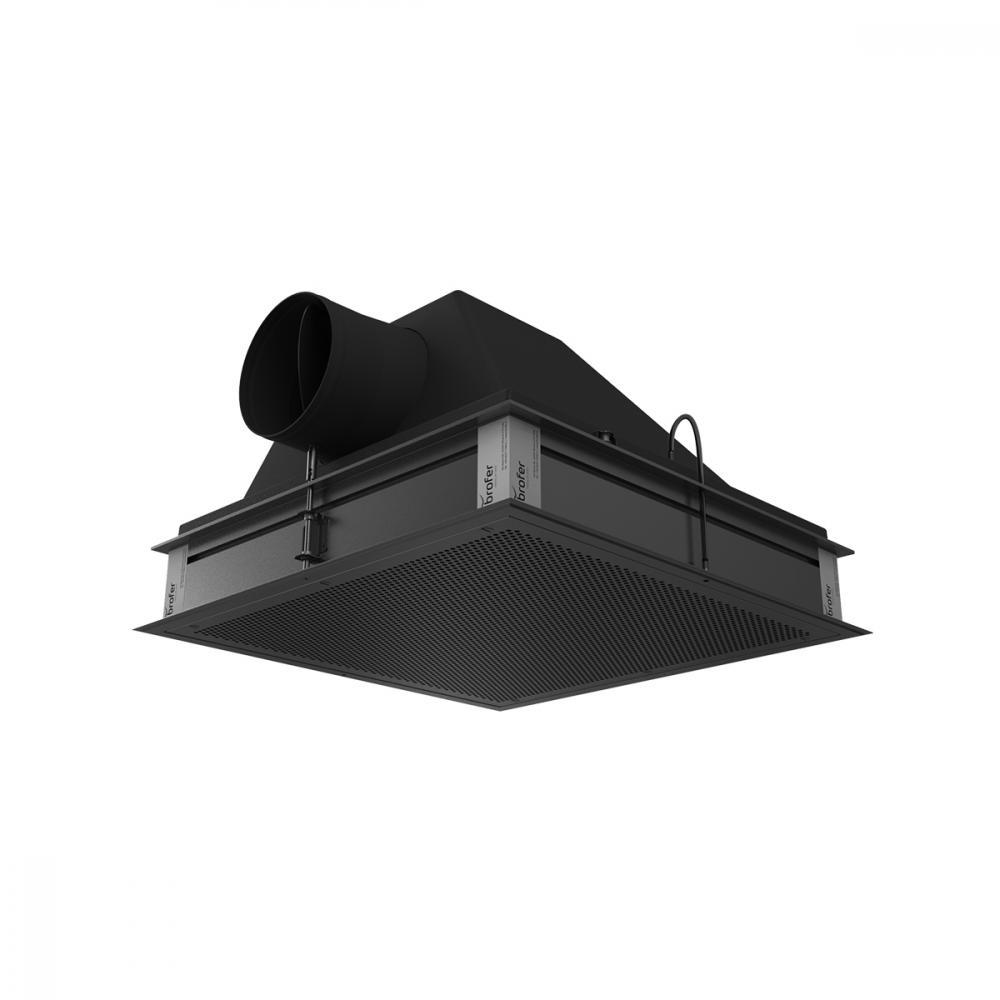

Caja terminal para filtros semiabsolutos y absolutos, ideal para instalaciones tanto de flujos unidireccionales como de flujos turbulentos de alta inducción.

ESTRUCTURA:

Construcción conjunta realizada de una estructura extruida de aluminio pintado RAL 9010 (otros colores a petición) solidaria con un plénum de ABS equipado con collarín lateral para la introducción del aire a tratar. Los filtros que pueden incorporarse poseen una clasificación de E10 a H14 según la norma EN 1822:2009. Una característica del terminal es la integración del sistema de control de la estanqueidad de la junta o de la junta fluida (DIN 1946-4) que permite un control fácil y rápido del montaje correcto del elemento filtrante. La caja dispone asimismo de una compuerta de regulación del flujo que se acciona desde la zona limpia del local, y de una puerta para el control de la pérdida de presión y para el muestreo del trazador de prueba fonométrica.

USO:

Instalación en falso techo tanto sobrepuesto como suspendido. Aplicación en zonas y áreas con contaminación controlada, salas grises, salas blancas, quirófanos de clase ISO 7 (ISO 14644) y zonas auxiliares de quirófanos.

CAUDAL DE AIRE:

425 m3/h para flujo unidireccional.
700 para flujo de alta inducción.

Dimensiones

PFAN60

Vista isométrica

Accesorios y configuración

PFAN60

Caja terminal HEPA Filtro HEPA Difusor

PFAN60

BQE PFAN60 € 74,00 Otros difusores a petición

PFAN60

BQF PFAN60 € 78,00 Otros difusores a petición

Instrucciones

PFAN60

1= Plenum box 2= Boquilla para control estanco 3= Filtro 4= Sistema de empuje filtro 5= Toma para el control de estanqueidad 6= Difusor 7= Sistema de fijación difusor

Texto de las características

CAJÓN TERMINAL PARA FILTROS SEMI-ABSOLUTOS Y ABSOLUTOS, INDICADO PARA INSTALACIONES TANTO PARA FLUJOS UNIDIRECCIONALES COMO PARA FLUJOS TURBULENTOS DE ALTA INDUCCIÓN.

CONSTRUCCIÓN:
Construcción mixta realizada por una estructura extruida de aluminio galvanizado unida a una cámara de ABS compuesta por collar lateral para la entrada del aire que se desea tratar. Los filtros que pueden alojarse tienen la clasificación de E10 a H14 según la norma EN 1822:2009. Una particularidad del terminal es el añadido del sistema para controlar el sellado de la junta o de la unión de líquido (DIN 1946-4) que permite un control fácil y rápido del montaje correcto del elemento filtrante. El cajón además está compuesto por una barrera de regulación del flujo, que puede accionarse desde la zona limpia del ambiente, y desde una puerta para controlar la caída de presión y para el muestreo del trazador de la prueba fotométrica.
EMPLEO:
Instalación en el contratecho tanto en apoyo como en suspensión. Aplicación en zonas y áreas con contaminación controlada, cámaras grises, cámaras blancas, salas operatorias de clase ISO 7 (ISO 14644) y zonas ancilares de bloques
operatorios.
CAPACIDAD DE AIRE:
• 425 m3/h para flujo unidireccional
• 700 por flujo de alta inducción.
DIFUSORES TIPO: (BQE PFAN60, BQF PFAN60)

Descargar documentación
