PFAN60

MERKMALE:

Anschlusskasten für semi-absolute und absolute Filter, geeignet für Installationen sowohl für unidirektionale als auch für hochinduktive turbulente Strömungen.

AUSFÜHRUNG:

Bau der gemischten Struktur,
aus stranggepresstem Aluminium, lackiert in RAL 9010 (andere Farben auf Anfrage), die an einem ABS-Plenum mit seitlichem Kragen für die Zufuhr der zu behandelnden Luft befestigt ist. Die einbaufähigen Filter verfügen über die Klassifizierung von E10 bis H14 nach EN 1822:2009. Eine Besonderheit des Terminals ist die Integration des Systems zur Überprüfung der Dichtheit der Dichtung oder Fluid-Kupplung (DIN 1946-4), das eine einfache und schnelle Überprüfung der korrekten Montage des Filterelements ermöglicht. Der Behälter ist außerdem mit einer Drosselklappe, die aus dem Reinraum bedient werden kann, und mit einer Tür zur Überprüfung des Druckabfalls und zur Probenahme des photometrischen Prüftasters ausgestattet.

EINSATZBEREICH:

Montage an Zwischendecke sowohl in der Halterung als auch in der Aufhängung. Einsatz in kontrollierten Kontaminationszonen und -bereichen, Grauräumen, Reinräumen, Operationssälen der Klasse ISO 7 (ISO 14644) und Nebenbereichen von Operationsblöcken.

LUFTSTRÖMUNG:

425 m3/h für unidirektionalen Durchfluss 700 für hohen Induktionsdurchfluss.

Abmessungen

PFAN60

Isometrische Ansicht

Zubehör und Konfigurationen

PFAN60

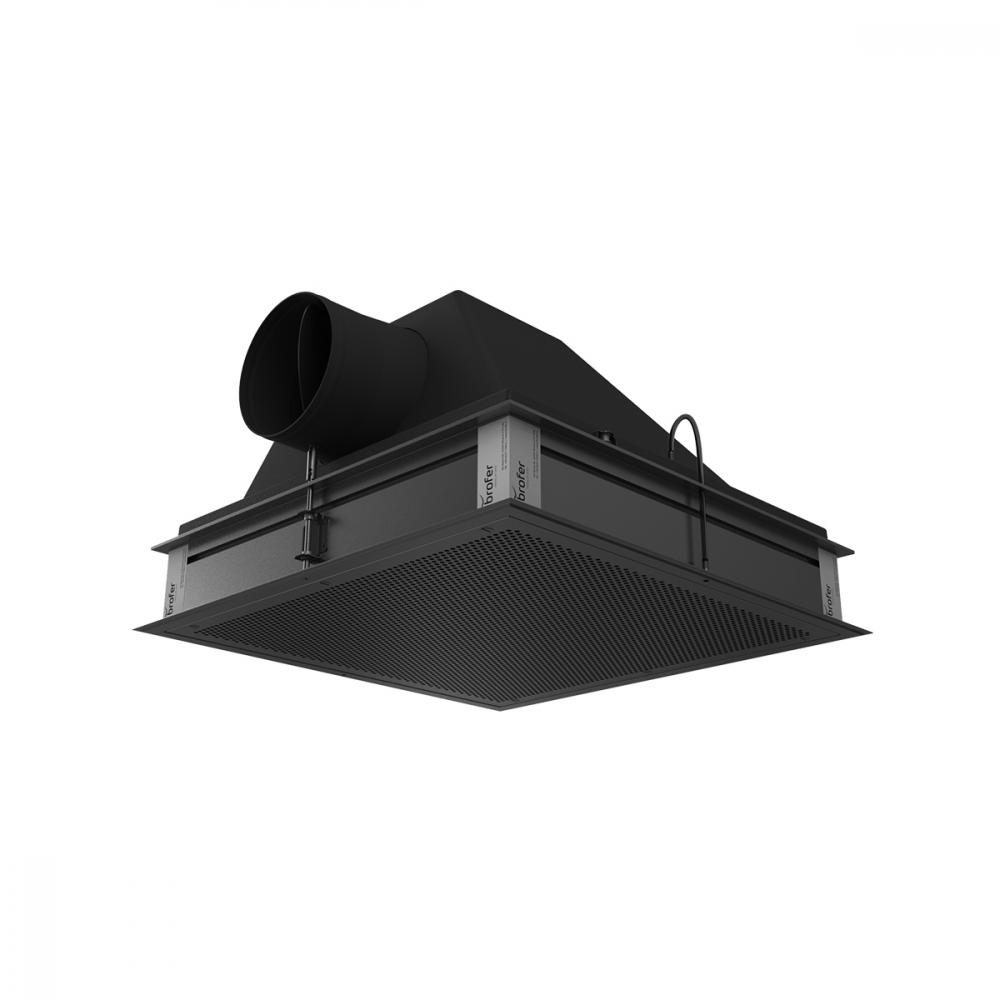

HEPA-Terminalkasten HEPA-Filter Luftdurchlass

PFAN60

BQE PFAN60 € 74,00 Andere Luftdurchlässe auf Anfrage

PFAN60

BQF PFAN60 € 78,00 Andere Luftdurchlässe auf Anfrage

Anweisungen

PFAN60

1= Plenumkasten 2= Düse zur dichtheitsprüfung 3= Filter 4= Filterschubsystem 5= Steckdose für dichtheitsprüfung 6= Luftdurchlass 7= Befestigungssystem für luftdurchlass

Text für Spezifikationen

CASSONETTO TERMINALE PER FILTRI SEMI-ASSOLUTI ED ASSOLUTI, ADATTO PER INSTALLAZIONI SIA PER FLUSSI UNIDIREZIONALI SIA PER FLUSSI TURBOLENTI AD ALTA INDUZIONE.

COSTRUZIONE:
Costruzione mista realizzata da una struttura estrusa di alluminio anodizzato resa solidale ad un plenum in ABS completo di collare laterale per l’immissione dell’aria da trattare. I filtri che possono essere alloggiati hanno classificazione da E10 ad H14 secondo la norma EN 1822:2009. Particolarità del terminale è l’integrazione del sistema per il controllo della tenuta della guarnizione o del giunto fluido (DIN 1946-4) che permette una facile e veloce verifica del corretto montaggio dell’elemento filtrante. Il cassonetto è inoltre dotato di serranda di regolazione del flusso, azionabile dalla zona pulita dell’ambiente, e da una porta per la verifica della caduta di pressione e per il campionamento del tracciante di prova fotometrica.
IMPIEGO:
Installazione a controsoffitto sia in appoggio sia a sospensione. Applicazione in zone ed aree a contaminazione controllata, camere grigie, camere bianche, sale operatorie di classe ISO 7 (ISO 14644) e zone ancillari di blocchi
operatori.
PORTATA ARIA:
• 425 m3/h per flusso unidirezionale
• 700 per flusso ad alta induzione.
DIFFUSORI TIPO: (BQE PFAN60, BQF PFAN60)
