Prodotti

DIFFUSORI

CFCRC

CARATTERISTICHE:

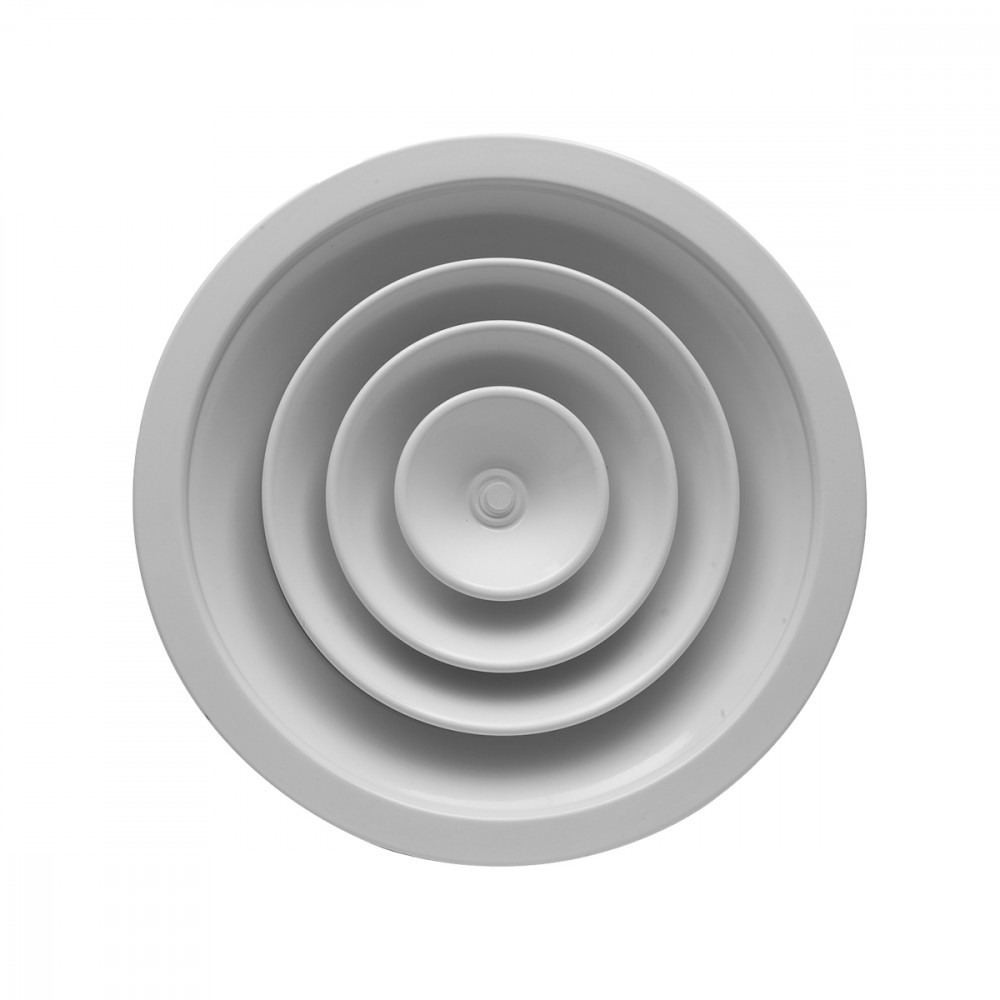

Diffusori circolari a coni fissi con corpo centrale asportabile e serranda a farfalla.
COSTRUZIONE:
Alluminio verniciato bianco RAL 9016 e guarnizione di tenuta.
IMPIEGO:
A soffitto, in mandata e ripresa.
Altezza di installazione: 2,6 – 4,1 m.
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore o con ponte di montaggio.
ACCESSORI:
Collare di fissaggio.

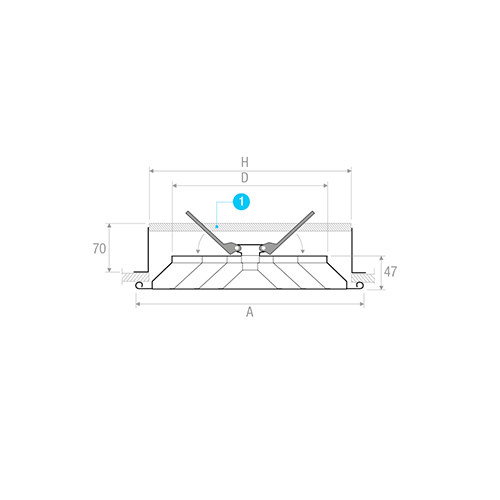

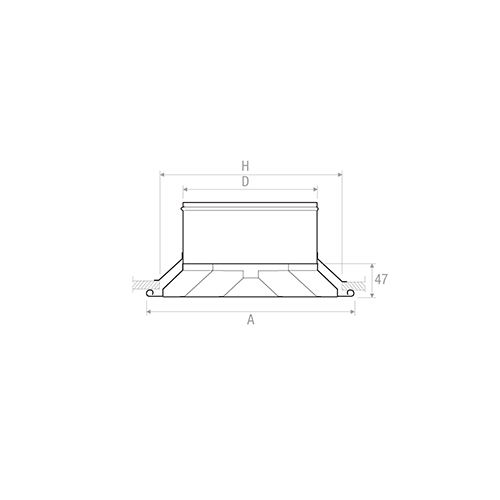

Dimensioni
Scelta e dimensionamento
CFCRC

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

X(0,25) -Y(0,25) [m]

Dpt [Pa]

min

max

min

max

min

max

min

max

CFCRC 150

0,0102

110

280

-

38

1

2,1

10

50

CFCRC 200

0,0227

270

670

-

45

1,5

3,2

10

50

CFCRC 250

0,0366

460

1140

24

50

1,9

4,2

10

50

CFCRC 300

0,0519

680

1670

28

53

2,2

5,1

10

50

CFCRC 350

0,0684

920

2260

31

56

2,6

6

10

50

Accessori e configurazioni

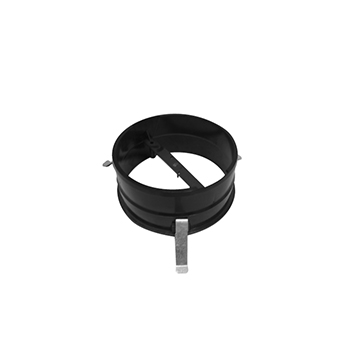

CF

Collarino di fissaggio Ø 150, Ø 200, Ø 250

Policarbonato

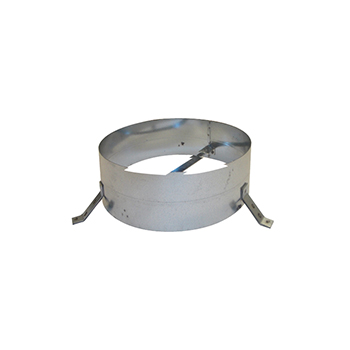

CF

Collarino di fissaggio Ø 300, Ø 350

Acciaio


Istruzioni

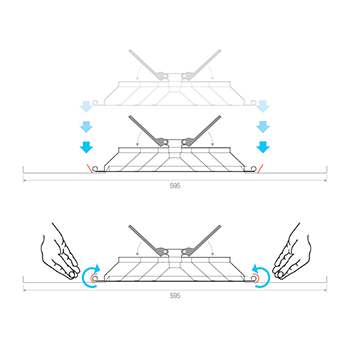

MONTAGGIO

MOUNTING

Testo per capitolato

DIFFUSORE CIRCOLARE A CONI FISSI IN ALLUMINIO RAL9016 CON CORPO CENTRALE ASPORTABILE E SERRANDA IN PVC A FARFALLA

COSTRUZIONE:
Alluminio verniciato bianco RAL 9016 e guarnizione di tenuta.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore o con ponte di montaggio.
ACCESSORI: Collare di fissaggio.
MODELLO: CFCRC***



Download documentazione
Richiesta informazioni
