CFCRC

CARACTERÍSTICAS:

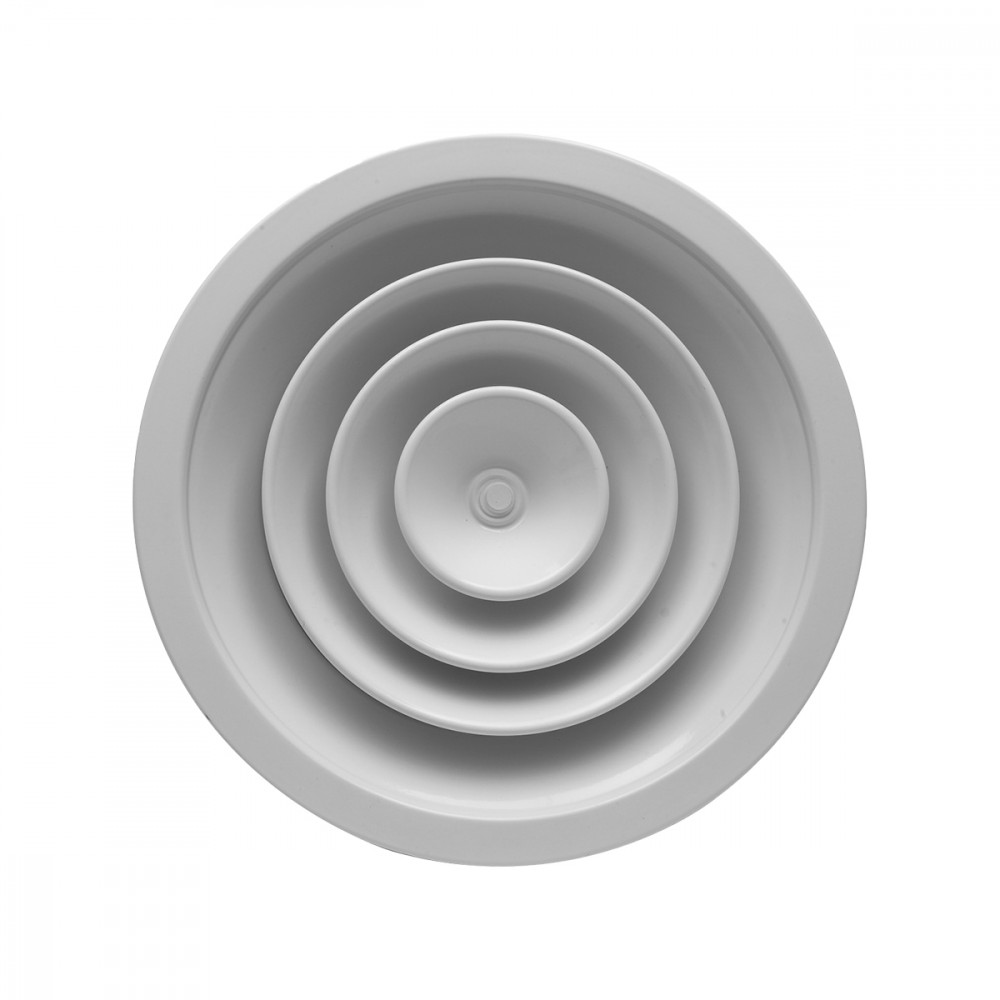

Difusores circulares de conos fijos con cuerpo central extraíble y compuerta mariposa.

ESTRUCTURA:

Aluminio barnizado blanco
RAL 9016 y junta de estanqueidad.

USO:

En techo, para impulsión y retorno.
Altura de instalación: 2,6-4,1 m

FIJACIÓN:

Fijación con tornillos ocultos colocados en el cuello del difusor o con puente de montaje.

ACCESORIOS:

Collarín de fijación (CF)
Panel 595x595 (CFP).

Dimensiones

CFCRC

1= Puente de fijación

CFCRCCF

elección y dimensiones

CFCRC

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
CFCRC 150	0,0102	110	280	-	38	1	2,1	10	50
CFCRC 200	0,0227	270	670	-	45	1,5	3,2	10	50
CFCRC 250	0,0366	460	1140	24	50	1,9	4,2	10	50
CFCRC 300	0,0519	680	1670	28	53	2,2	5,1	10	50
CFCRC 350	0,0684	920	2260	31	56	2,6	6	10	50

Accesorios y configuración

CF

Collarín de fijación Ø 150, Ø 200, Ø 250 Policarbonato

CF

Collarín de fijación Ø 300, Ø 350 Acero

Instrucciones

MONTAJE

Texto de las características

DIFUSOR CIRCULAR CON CONOS FIJOS DE ALUMINIO RAL9016 CON CUERPO CENTRAL EXTRAIBLE Y BARRERA DE PVC TIPO MARIPOSA

CONSTRUCCIÓN:
Aluminio pintado blanco RAL 9016 y junta de sellado.
EMPLEO:
En el techo, de envío y recuperación. Altura de instalación: 2,6 - 4,1 m
FIJACIÓN:
Fijación con tornillos ocultos situados en el cuello del difusor o con puente de montaje.
ACCESORIOS: Collar de fijación.
MODELO: CFCRC***
