CFCRC

MERKMALE:

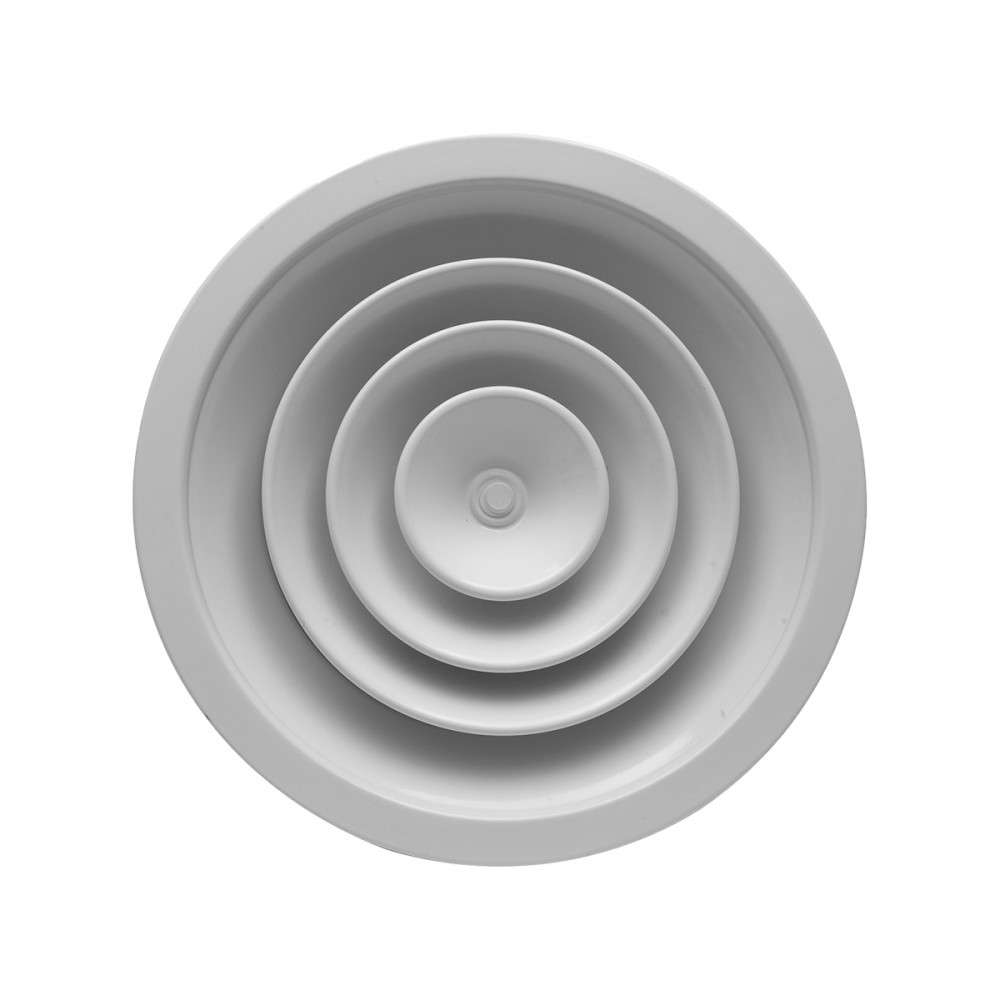

Runde Luftdurchlässe mit festem Kegel und abnehmbarem Zentralkörper und Drosselklappe.

AUSFÜHRUNG:

Weiß lackiertes Aluminium RAL 9016 und Dichtung

EINSATZBEREICH:

An der Decke, Zuluft und Rückluft.
Einbauhöhe: 2,6-4,1 m

BEFESTIGUNG:

Befestigung mit verdeckten Schrauben auf dem Anschlussstutzen des Luftdurchlasses oder mit Montagesteg.

ZUBEHÖR:

Fixierring (CF)
Platte 595x595 mm

Abmessungen

CFCRC

1= Befestigungssteg

CFCRCCF

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		X(0,25) -Y(0,25) [m]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max	min	max
CFCRC 150	0,0102	110	280	-	38	1	2,1	10	50
CFCRC 200	0,0227	270	670	-	45	1,5	3,2	10	50
CFCRC 250	0,0366	460	1140	24	50	1,9	4,2	10	50
CFCRC 300	0,0519	680	1670	28	53	2,2	5,1	10	50
CFCRC 350	0,0684	920	2260	31	56	2,6	6	10	50

Zubehör und Konfigurationen

CF

Fixierring Ø 150, Ø 200, Ø 250 Polycarbonat

CF

Fixierring Ø 300, Ø 350 Stahl

Anweisungen

MONTAGE

Text für Spezifikationen

DIFFUSORE CIRCOLARE A CONI FISSI IN ALLUMINIO RAL9016 CON CORPO CENTRALE ASPORTABILE E SERRANDA IN PVC A FARFALLA

COSTRUZIONE:
Alluminio verniciato bianco RAL 9016 e guarnizione di tenuta.
IMPIEGO:
A soffitto, in mandata e ripresa. Altezza di installazione: 2,6 - 4,1 m
FISSAGGIO:
Fissaggio a viti nascoste posizionate sul collo del diffusore o con ponte di montaggio.
ACCESSORI: Collare di fissaggio.
MODELLO: CFCRC***
