Products

GRILLES

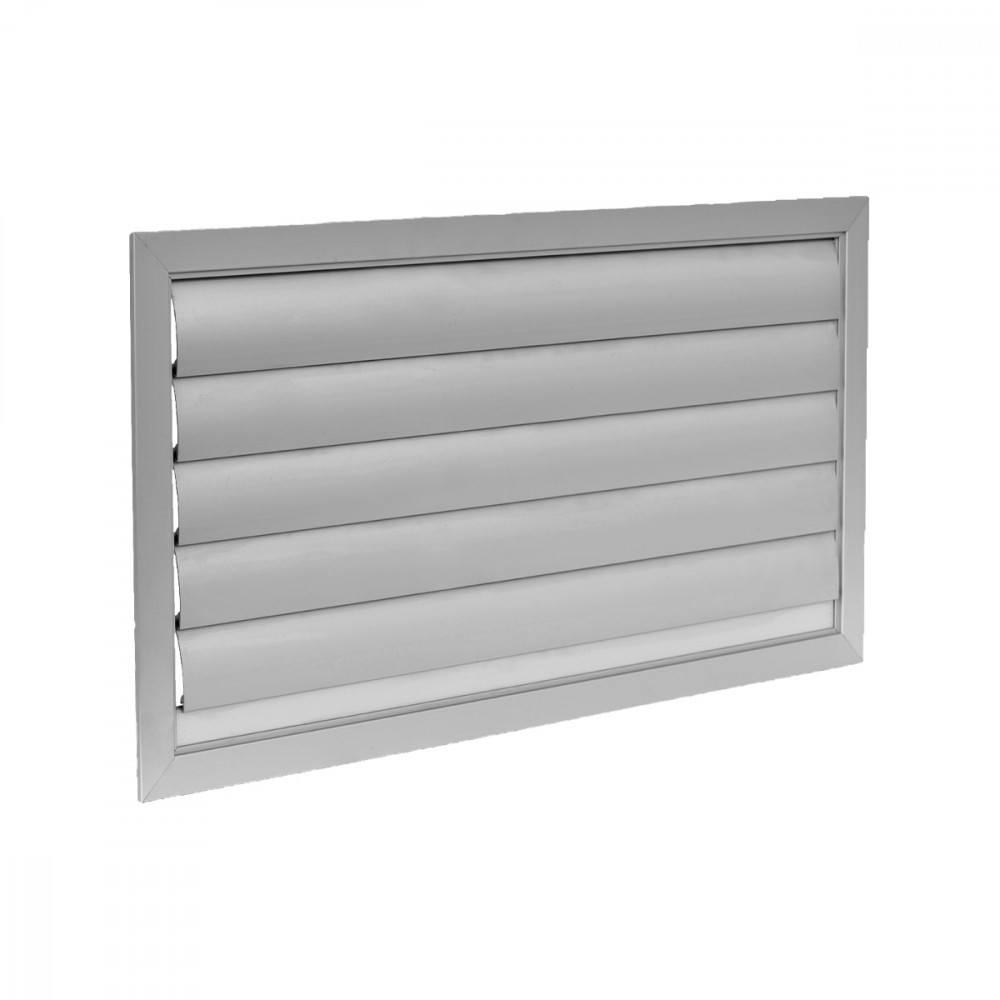

SSA - SSE

CHARACTERISTICS:

Wall-mounted overpressure expulsion/aspiration grille
50 mm pitch.

CONSTRUCTION:
Anodized aluminium frame and blades.
UTILIZATION:
For wall installation and for air intake or delivery.
FIXING:
• Fixing by using clips or frontal screws on demand.
ACCESSORIES:
• Calibration damper made of galvanized steel and fins with opposite movement.
• Mounting counterframes made of galvanized steel sheet.
• Bird screen.
Dimensions
CHOICE AND SIZING

Mod.

Ak [m2]

Q [m3/h]

LWA [dB(A)]

Dpt [Pa]

min

max

min

max

min

max

SS 200x200

0,0363

50

300

-

29

5

20

SS 400x200

0,0727

100

590

-

31

5

20

SS 600x200

0,1091

150

890

-

32

5

20

SS 800x200

0,1454

200

1180

-

33

5

20

SS 1000x200

0,1818

250

1480

-

33

5

20

SS 200x400

0,0727

100

590

-

31

5

20

SS 400x400

0,1454

200

1180

-

33

5

20

SS 600x400

0,2182

300

1780

-

34

5

20

SS 800x400

0,2909

400

2370

-

34

5

20

SS 1000x400

0,3636

490

2960

-

35

5

20

SS 200x600

0,1091

150

890

-

32

5

20

SS 400x600

0,2182

300

1780

-

34

5

20

SS 600x600

0,3273

450

2660

-

35

5

20

SS 800x600

0,4364

590

3550

-

35

5

20

SS 1000x600

0,5455

740

4440

-

36

5

20

SS 200x800

0,1454

200

1180

-

33

5

20

SS 400x800

0,2909

400

2370

-

34

5

20

SS 600x800

0,4364

590

3550

-

35

5

20

SS 800x800

0,5818

790

4740

-

36

5

20

SS 1000x800

0,7273

990

5920

-

37

5

20

SS 200x1000

0,1818

250

1480

-

33

5

20

SS 400x1000

0,3636

490

2960

-

35

5

20

SS 600x1000

0,5455

740

4440

-

36

5

20

SS 800x1000

0,7273

990

5920

-

37

5

20

SS 1000x1000

0,9091

1240

7400

-

37

5

20

Specifications text

SSA

SERRANDA DI SOVRAPPRESSIONE IN ALLUMINIIO PASSO 50 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
• SS-A: Serranda di aspirazione (alette passo 50mm)
• SS-E: Serranda di espulsione (alette passo 50 mm)
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSA *** x *** (Base x Altezza mm)


SSE

SERRANDA DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 50 MM DA PARETE CON FUNZIONE DI ESPULSIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
• SS-A: Serranda di aspirazione (alette passo 50mm)
• SS-E: Serranda di espulsione (alette passo 50 mm)
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSE *** x *** (Base x Altezza mm)
