Brofer - SSA

Abmessungen

SSE

Abluft 1= Lochgrösse 2= Geräuschdämmende dichtung zubehör auf anfrage

SSA

Ansaugung 1= Lochgrösse 2= Geräuschdämmende dichtung zubehör auf anfrage

SSASSE

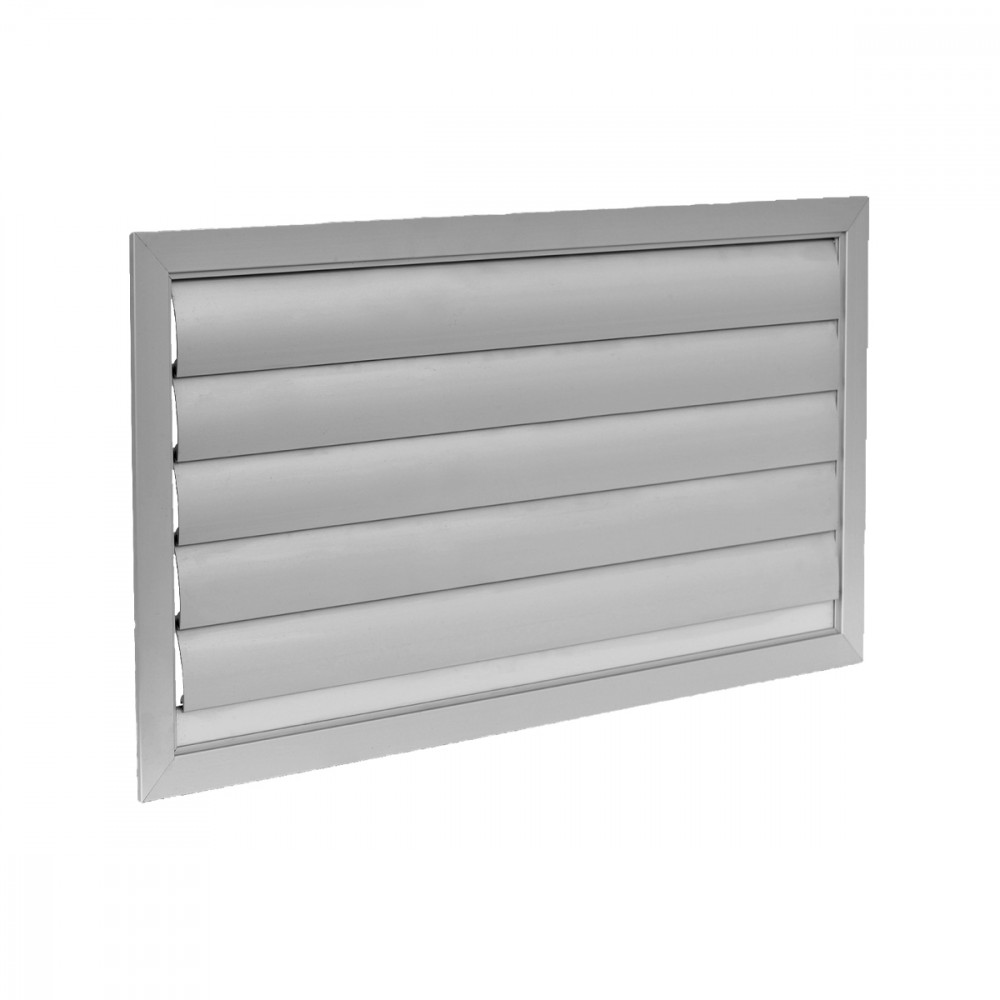

Serienmäßige Anschläge laut Foto Preis für stufenlose, schalldämpfende Dichtung + 15%

Auswahl und Bemessung

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
SS 200x200	0,0363	50	300	-	29	5	20
SS 400x200	0,0727	100	590	-	31	5	20
SS 600x200	0,1091	150	890	-	32	5	20
SS 800x200	0,1454	200	1180	-	33	5	20
SS 1000x200	0,1818	250	1480	-	33	5	20
SS 200x400	0,0727	100	590	-	31	5	20
SS 400x400	0,1454	200	1180	-	33	5	20
SS 600x400	0,2182	300	1780	-	34	5	20
SS 800x400	0,2909	400	2370	-	34	5	20
SS 1000x400	0,3636	490	2960	-	35	5	20
SS 200x600	0,1091	150	890	-	32	5	20
SS 400x600	0,2182	300	1780	-	34	5	20
SS 600x600	0,3273	450	2660	-	35	5	20
SS 800x600	0,4364	590	3550	-	35	5	20
SS 1000x600	0,5455	740	4440	-	36	5	20
SS 200x800	0,1454	200	1180	-	33	5	20
SS 400x800	0,2909	400	2370	-	34	5	20
SS 600x800	0,4364	590	3550	-	35	5	20
SS 800x800	0,5818	790	4740	-	36	5	20
SS 1000x800	0,7273	990	5920	-	37	5	20
SS 200x1000	0,1818	250	1480	-	33	5	20
SS 400x1000	0,3636	490	2960	-	35	5	20
SS 600x1000	0,5455	740	4440	-	36	5	20
SS 800x1000	0,7273	990	5920	-	37	5	20
SS 1000x1000	0,9091	1240	7400	-	37	5	20

Text für Spezifikationen

SSA

SERRANDA DI SOVRAPPRESSIONE IN ALLUMINIIO PASSO 50 MM DA PARETE CON FUNZIONE DI ASPIRAZIONE

COSTRUZIONE:
Telaio ed alette in alluminio anodizzato.
• SS-A: Serranda di aspirazione (alette passo 50mm)
• SS-E: Serranda di espulsione (alette passo 50 mm)
IMPIEGO:
A parete, in ripresa o aspirazione.
FISSAGGIO:
Fissaggio con clips o viti frontali su richiesta.
ACCESSORI:
• Serranda di taratura in acciaio zincato con alette a movimento contrapposto.
• Controtelaio di montaggio in lamiera di acciaio zincata.
• Rete antivolatile.
MODELLO: SSA *** x *** (Base x Altezza mm)

SSE

SERRANDA DI SOVRAPPRESSIONE IN ALLUMINIO PASSO 50 MM DA PARETE CON FUNZIONE DI ESPULSIONE
