Brofer - SSA

Dimensiones

SSE

Expulsión 1= Tamaño orificio 2= Junta antiacústica accesorio a petición

SSA

Aspiración 1= Tamaño orificio 2= Junta antiacústica accesorio a petición

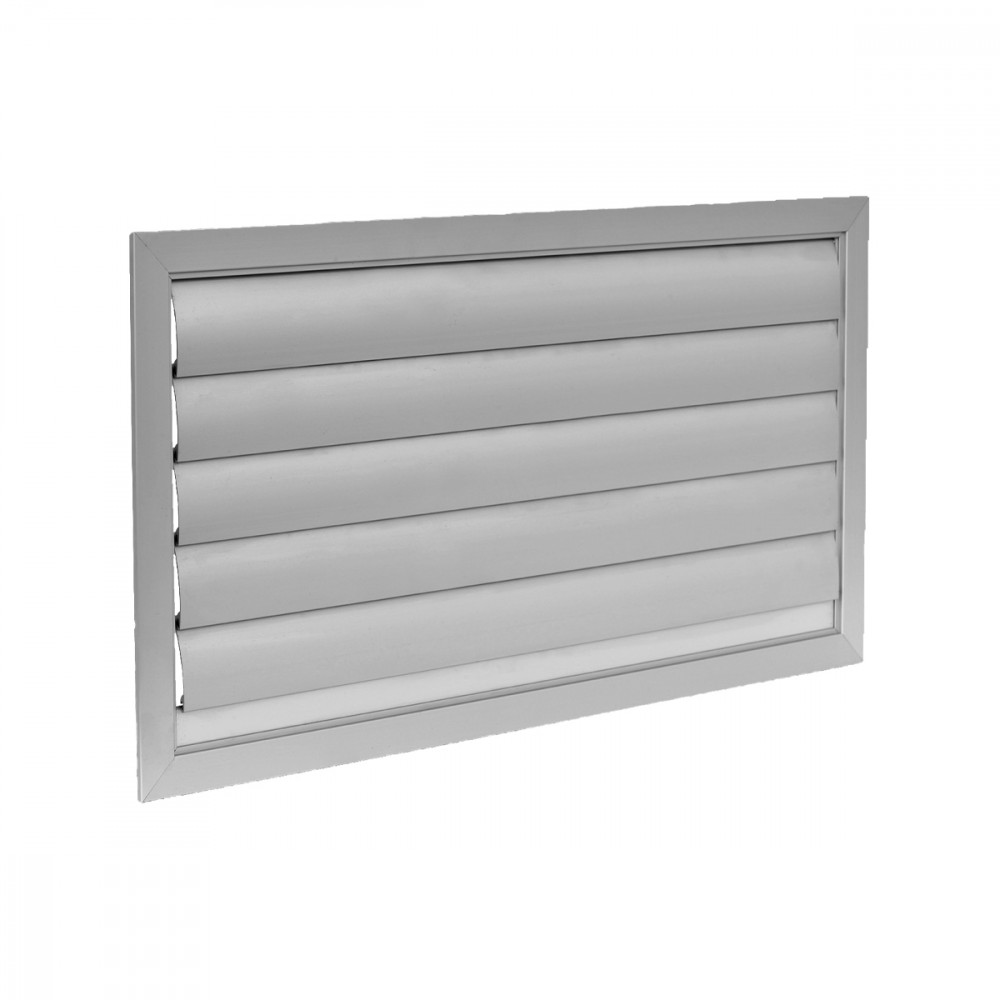

SSASSE

Topes de serie como en la foto Burlete ininterrumpido antirruido precio + 15%

elección y dimensiones

SSA-SSE

Mod.	Ak [m2]	Q [m3/h]		LWA [dB(A)]		Dpt [Pa]
Mod.	Ak [m2]	min	max	min	max	min	max
SS 200x200	0,0363	50	300	-	29	5	20
SS 400x200	0,0727	100	590	-	31	5	20
SS 600x200	0,1091	150	890	-	32	5	20
SS 800x200	0,1454	200	1180	-	33	5	20
SS 1000x200	0,1818	250	1480	-	33	5	20
SS 200x400	0,0727	100	590	-	31	5	20
SS 400x400	0,1454	200	1180	-	33	5	20
SS 600x400	0,2182	300	1780	-	34	5	20
SS 800x400	0,2909	400	2370	-	34	5	20
SS 1000x400	0,3636	490	2960	-	35	5	20
SS 200x600	0,1091	150	890	-	32	5	20
SS 400x600	0,2182	300	1780	-	34	5	20
SS 600x600	0,3273	450	2660	-	35	5	20
SS 800x600	0,4364	590	3550	-	35	5	20
SS 1000x600	0,5455	740	4440	-	36	5	20
SS 200x800	0,1454	200	1180	-	33	5	20
SS 400x800	0,2909	400	2370	-	34	5	20
SS 600x800	0,4364	590	3550	-	35	5	20
SS 800x800	0,5818	790	4740	-	36	5	20
SS 1000x800	0,7273	990	5920	-	37	5	20
SS 200x1000	0,1818	250	1480	-	33	5	20
SS 400x1000	0,3636	490	2960	-	35	5	20
SS 600x1000	0,5455	740	4440	-	36	5	20
SS 800x1000	0,7273	990	5920	-	37	5	20
SS 1000x1000	0,9091	1240	7400	-	37	5	20

Texto de las características

SSA

BARRERA DE SOBREPRESIÓN EN ALUMINIO PASO 50 MM DE PARED CON FUNCIÓN DE ASPIRACIÓN

CONSTRUCCIÓN:
Estructura y aletas de aluminio galvanizado.
• SS-A: Barrera de aspiración (aletas paso 50mm)
• SS-E: Barrera de expulsión (aletas paso 50 mm)
EMPLEO:
En la pared, de envío o recuperación.
FIJACIÓN:
Fijación con clips o tornillos frontales bajo pedido.
ACCESORIOS:
• Barrera de calibración de acero galvanizado con aletas de movimiento contrapuesto.
• Contrabastidor de montaje de plancha de acero galvanizado.
• Red anti volátil.
MODELO: SSA *** x *** (Base x Altura mm)

SSE

BARRERA DE SOBREPRESIÓN EN ALUMINIO PASO 50 MM DE PARED CON FUNCIÓN DE EXPULSIÓN
